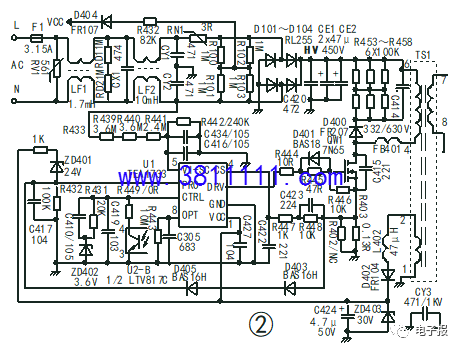

（紧接上期本版，2019年第37期3版） 三、故障检修实例 例1.整个电源无输出 按下电源开关后，待机指示灯不亮。经查，包括3.3V、24V电压均无输出。首先检查市电整流滤波后的HV(+300V)电压正常。但开机查U1启动/电源端①脚电压，发现为零。从上述原理的叙述中可知，此脚的启动电压来自R100～R103、R432及D403(相关电路见图2)，最后查出是限流电阻R432（82KΩ）一端的焊点出现裂纹，经重焊后试机，电源恢复输出，故障排除。 例2.故障现象同上
经试机检查(相关电路见图2)，市电整流后的HV电压正常，电源芯片U1电源端①脚有23V启动电压。关机后在U1的③脚接好示波器，再开机观察到U1的③脚有激励脉冲输出，说明故障不是过流保护电路动作所致。接下来查开关管QW1的G极也有激励脉冲信号，D极也有+300V电压，看来QW1可能损坏。焊下检测，发现 QW1的G、S极已经开路。用一只STF10N65管更换后试机，故障排除。 例3.故障现象同上

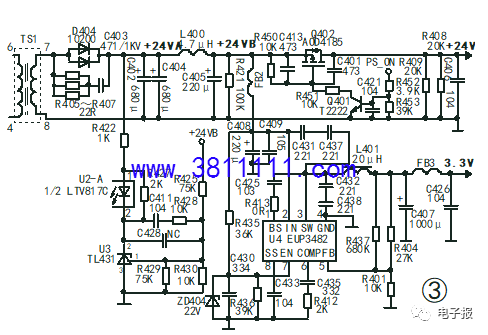

经检测，市电整流滤波电路产生的HV电压、U1的①脚启动电压，均正常。接下来测U1激励脉冲输出端③脚激励脉冲，发现在开机瞬时有脉冲波形，但随后消失，看来该故障有可能是保护电路动作。于是，断开输出部分L400右端（见图3）与电路的连接，在L400右端对地接一个电压表通电试机，结果电压表读数为零。显然，不存在过压问题，那故障是不是过流保护所致呢？于是，在U1过流保护检测端③脚对地，接上万用表选直流0.5V电压挡后试机，发现电压表显示为0V。表明故障极有可能是QW1损坏或它的偏置电路有问题。最终果然发现是过流取样电阻R403（0.13RΩ）一端的焊点有一圈隐性裂纹。重新加焊后开机，故障消失。 例4.无3.3V电压输出 经查，电源输出的+24V电压正常。显然，这是待机电源控制芯片U4(EUP3482)或它的周边元件存在问题。接下来，查U4供电端②脚的+24VB电压正常，可是⑦脚使能端电压却为零。显然，问题极可能在U4⑦脚外接的元件中(参见图3)，最后查出故障是缓冲电容C430严重漏电所致。更换后试机，故障排除。 例5.黑屏

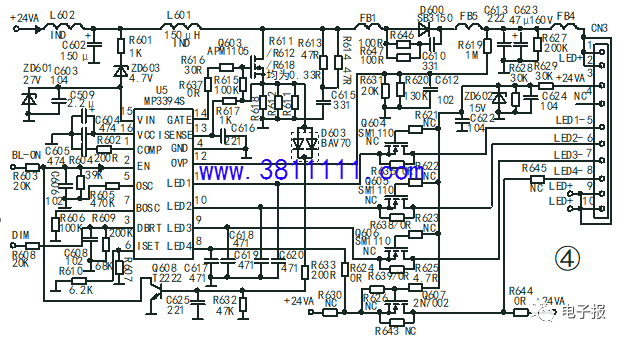

经查，背光驱动升压电路的+24VA电压正常(相关电路见图4)、升压电路输出端没有提升电压、LED背光灯串也不亮。接下来检查背光点亮控制端②脚及亮度控制端③脚电压，均未发现异常。于是，决定先从保护电路查起。经试机检查，过流保护端13脚与过压保护端12脚电平，均未达到保护动作值。据此，基本可确定故障是以U5为主的LED驱动电路本身有问题。用放大镜仔细观察电路焊点，发现U5第⑤脚的振荡器振荡频率设置电阻R606和⑦脚的数字脉宽振荡器定时电阻R606及U5相关引脚的焊点均疑似虚焊。将疑似焊点重焊后试机，故障排除。 例6.开机后屏幕瞬时点亮，随即黑屏 此故障根据维修经验，通常是LED驱动电路过压保护电路动作所致。查升压电路+24V输入电压正常，试在LED+电压输出端对地接一只电压表，用以检测开机瞬时的LED+输出电压，发现并未超过70V(空载电压偏高属正常)。显然，这是过压保护电路本身存在故障。查U5过压保护检测端12脚电压，发现在开机瞬时电压已超过1.2V。接下来对过压取样电阻R619、R620、R631(见图4)进行检测，发现R620(130K)已经开路。更换后试机，故障消失。 |
