螺杆机组的使用与维保操作 泄油阀 安全阀的作用

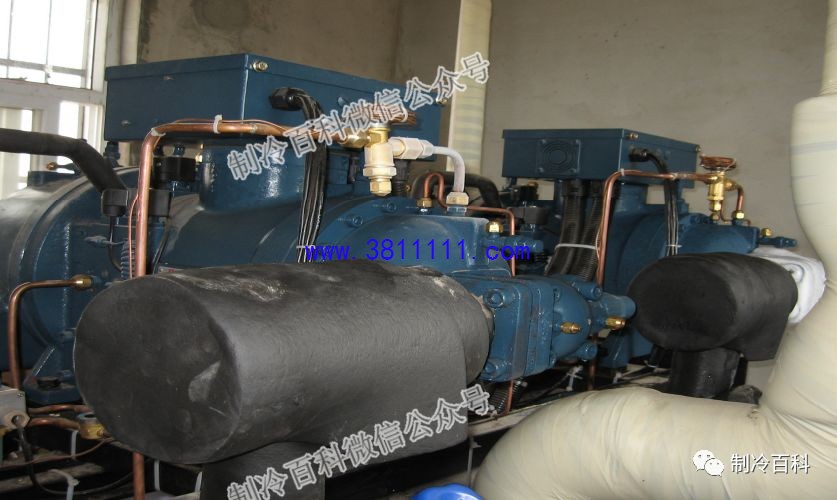

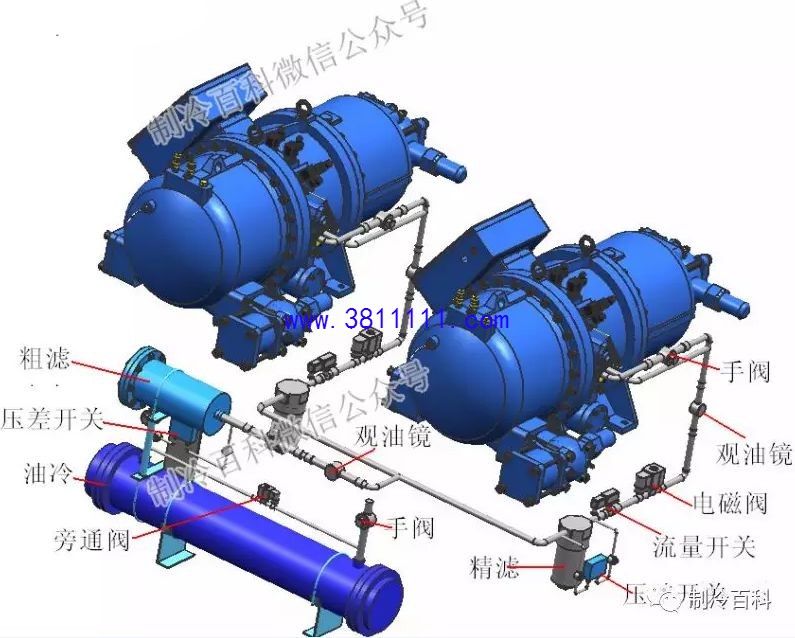

并联机组：一般由同一型号的压缩机组成，也可以由不同型号的压缩机组成。可以由同种型式的压缩机组成，也可以由不同型式的压缩机（如活塞机+螺杆机）组成。如下图所示：

泄油阀：更换压缩机用油或维修时泄油用。

安全阀：超过设定“整定压力”排压用。

出油接头：当安装油路阻断销时配管用，接油冷却器进口。

入油接头：当安装油路阻断销时配管用，接油冷却器出口。

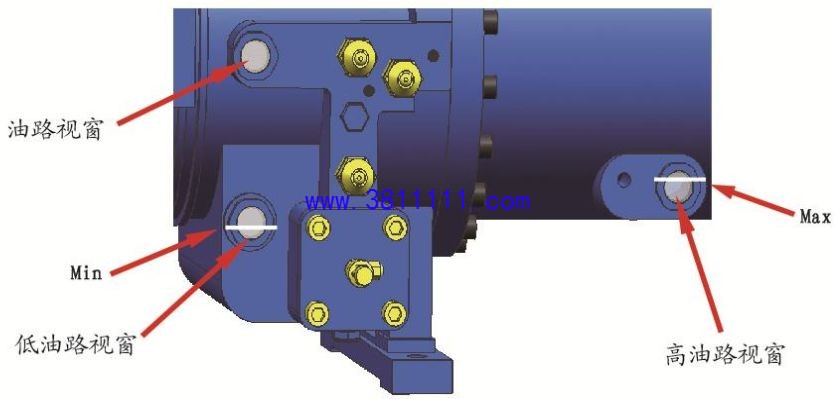

油路视镜：观察压缩机运行时油流动。

高油位视窗：观察高油位状态。

低油位视窗：观察低油位状态。

吸气关断阀：压缩机或系统维修时使用。

排气关断阀：压缩机或系统维修时使用。

机油加热器：用于冷冻油加热。

经济器接口：用于蒸发温度低于-10°C以下，可有效提高压缩机性能。

油路阻断销：当压缩机外接油冷却器时安装油路阻断销。

低压侦测阀：用于侦测吸气压力及安装压差开关。

电机液喷角阀：用于连接液态冷媒。

中压液喷接头：当压缩机运行低温工况时，冷却压缩室配管用。

启动旁通电磁阀：用于压缩机启动时降低负载。

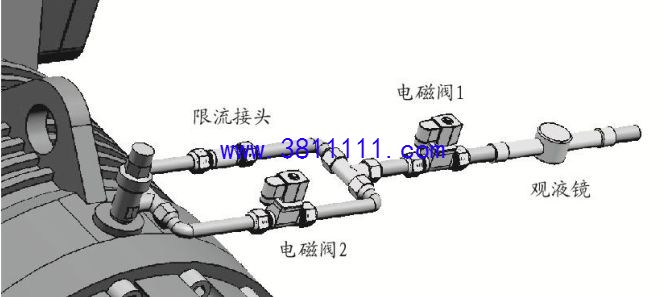

采用两个电磁阀进行电机温度的控制。其中电磁阀1与压缩机同时启动、关闭。

电磁阀2根据电机内埋感测电机温度进行控制，当电机温度高于80°C电磁阀2打开，当电机温 度低于50 °C关闭电磁阀2，从而保证可以利用较少的液态制冷剂达到电机冷却的效果。

油冷却系统的应用可以降低排气温度，还能使系统达到更高的效率。油冷却系统可以分为三类：制冷剂冷却，空气冷却，冷却水冷却。

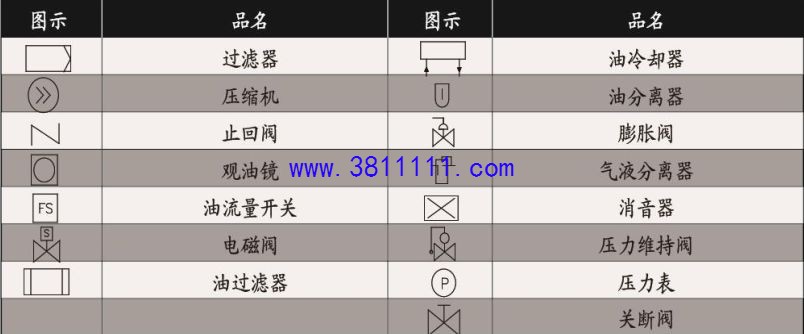

图示符号：

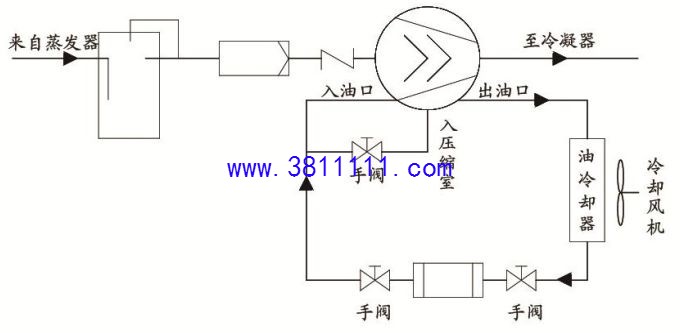

空气冷却系统示意图：如下图所示，这种冷却方式为间接式冷却，它通过环境大气冷 却油冷却器中的油。

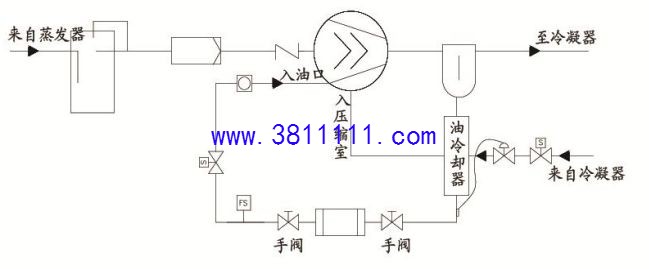

制冷剂冷却系统示意图：油冷却器利用液态制冷剂作为冷却介/质。基本的系统如下图所示：
