格力“H5” 美的“E1”维修

  格力空调显示“H5”：

1、表示模块过热。

2、表示模块欠压，过流保护。（这是格力使用不同的模块，H5表示的故障两种）

  H5出现的原因和快速解决办法：

1、模块内含的温度传感器损坏。（可以维修）现象是工作几秒压机就停机。
处理方法：改动传感器电路，用固定电阻代替。

2、空调运转环境温度太高，造成电流增大。模块过流保护或导致模块温度过高，报H5故障。一般比较好维修。现象是刚开始工作正常工 作一会儿就不行了。
处理方法：清洗外机，调整冷媒

3、压缩机损坏报H5,开机风机正常，压机不转。几秒后报故障黄灯闪4下。（区分压机坏还是主板，把压机线拔掉看看报不报故障）

4、模块驱动电压15V不够或偏高。报H5 一般现象是能工作一段时间。

5、模块电流检测出故障。报H5，压机工作几秒停机。怎么区分和1区分，要看格力采用的变频模块。要看故障代码。H5只表示模块过热。那么就找1的问题。要是表示IPM保护。就找模块电流检测电路。
处理方法：格力模块电流检测，用模块下半桥三个发射集分别接到三个很小的无感电阻然后再到300V负极，然后通过检测无感电阻上的压降，然后经过和设定的基准电压对比，三路放大输出接到三个二极管正级。三个负极并联接到模块电流检测引脚。如果确定压机能工作几秒，细管子能凉一点，那么可能就是电流检测处理问题。我们可以直接将三个二极管扣掉，就正常了
格力H5开机频率升到30就保护，更换此电阻R525，原本20K,开路更换就正常了。

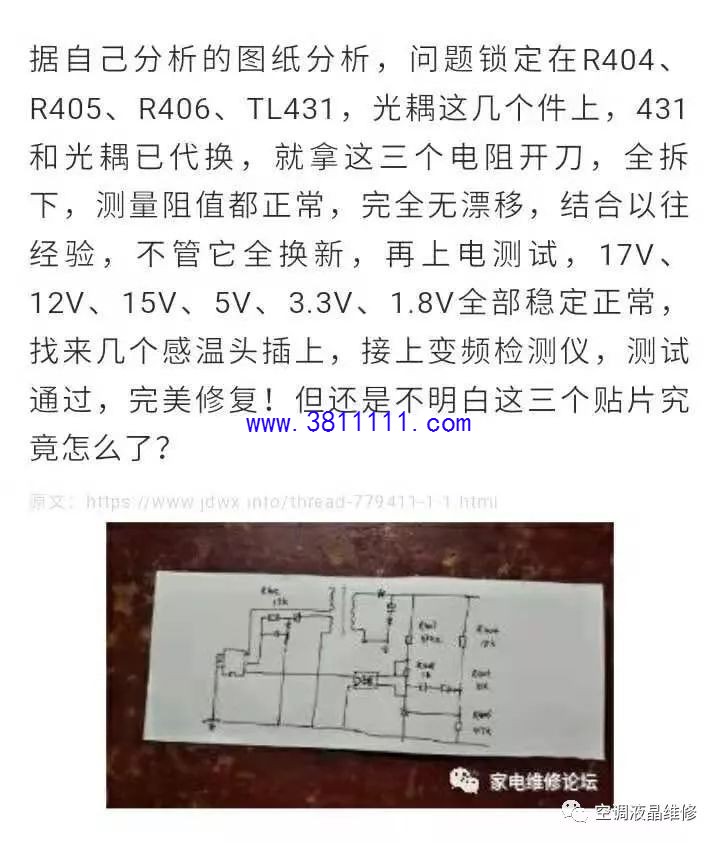

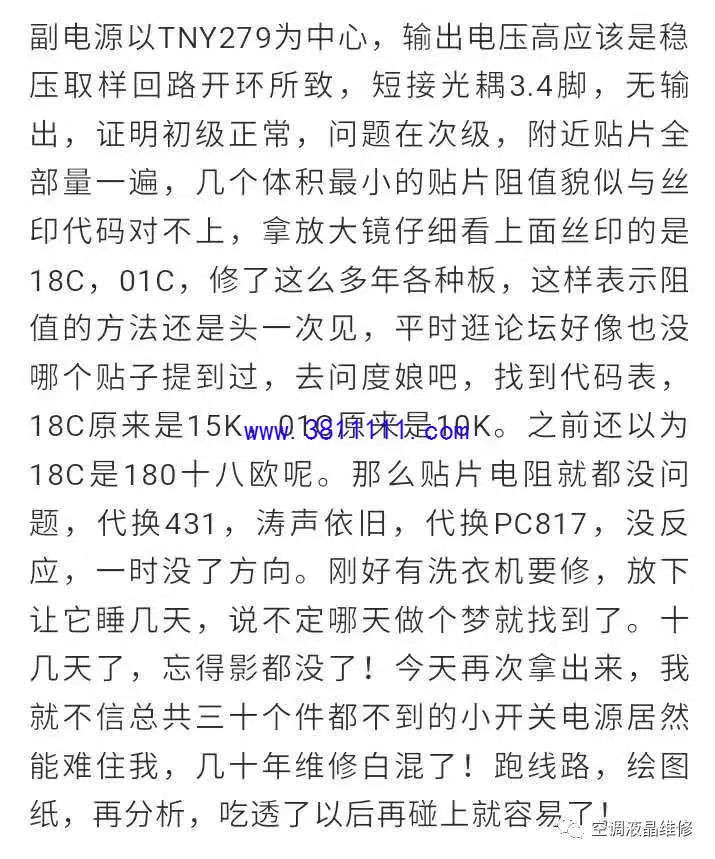

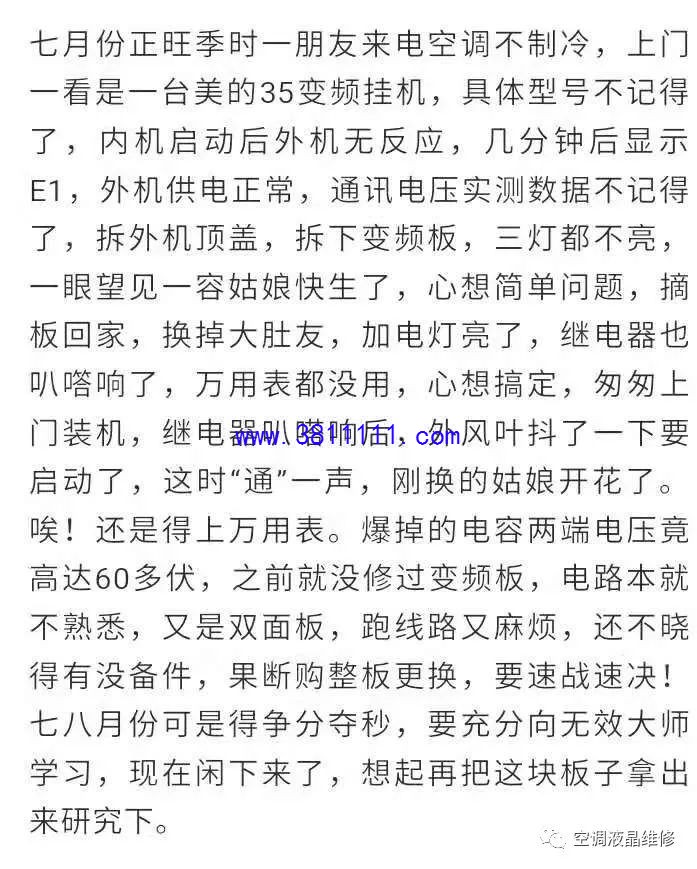

美的“E1”维修
