37KW变频器如何选择电抗器？

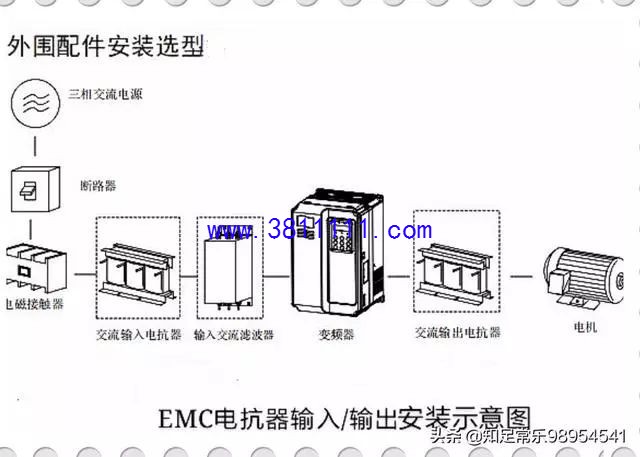

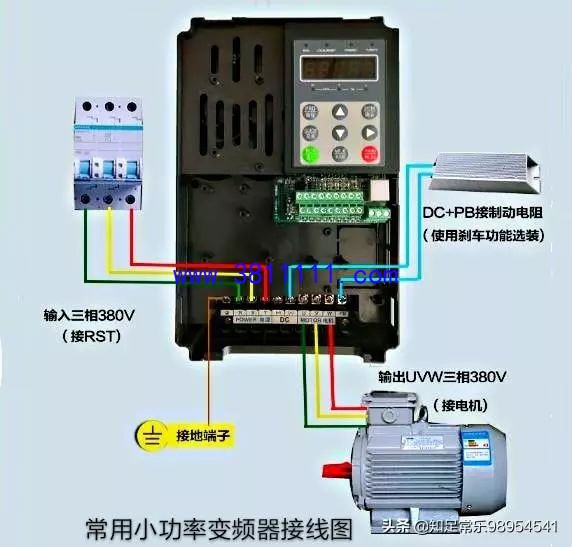

■如果变频器功率比较大或者为了抑制周围环境的电磁噪声对变频器的干扰，同时防止变频器本身产生电磁干扰，则需要在变频器输入/输出侧安装滤波器。见下图所示。

■变频器输入(交流)电抗器的选择

●输入电抗器，又称进线电抗器、交流电抗器，用于抑制输入电流的高次谐波，限制电网电压突变和操作过电压引起的混涌电压对变频器的冲击，有效地保护变频器整流单元，并能改善三相电源的不平衡性，提高输入电源的功率因数，降低电动机噪声。

■在下列场合应安装进线(交流)电抗器。

①供电变压器的容量大于500kV·A或10倍变频器容量，且变频器安装位置与供电变压器的距离小于10m的场合。

②三相电源电压不平衡率y大于3%的场合。y按下式计算:

y=Umax-Umin/Upj×100％

式中:

y为三相电压不平衡率；

Umax为最大一相电压,V；

Umin为最小一相电压,V；

Upj为三相平均电压,V。

③在同一电源上有晶闸管变流装置共同使用,或进线电源端接有通过开关切换以调整功率因数的电容补偿装置的场合。

④需要改善变频器输入侧功率因数(用电抗器可提高到0.75~0.85)的场合。

(1)输入电抗器的电感量计算:

输入电抗器的电感量可按预期在电抗器每相绕组上的压降来决定。一般选择压降为电源相电压的2%~4%即可，这些在变频器说明书中都有说明。

■输入电抗器的电感量可按下式计算:

L=△UL/(2fIc)=(0.02~0.04)Ux/(2xπfIc)

式中的

L为输入电抗器的电感量,H;

Ux为交流输入相电压,V;

f 电网频率,Hz；

ΔUL为电抗器额定电压降,V;

Ic 为电抗器额定电流,A。

电抗器额定电流按以下公式计算。

①单相变频器配置的输入电抗器Ic=Ifc ;

式中Ife为变频器的额定电流,A。

②三相变频器配置的输入电抗器

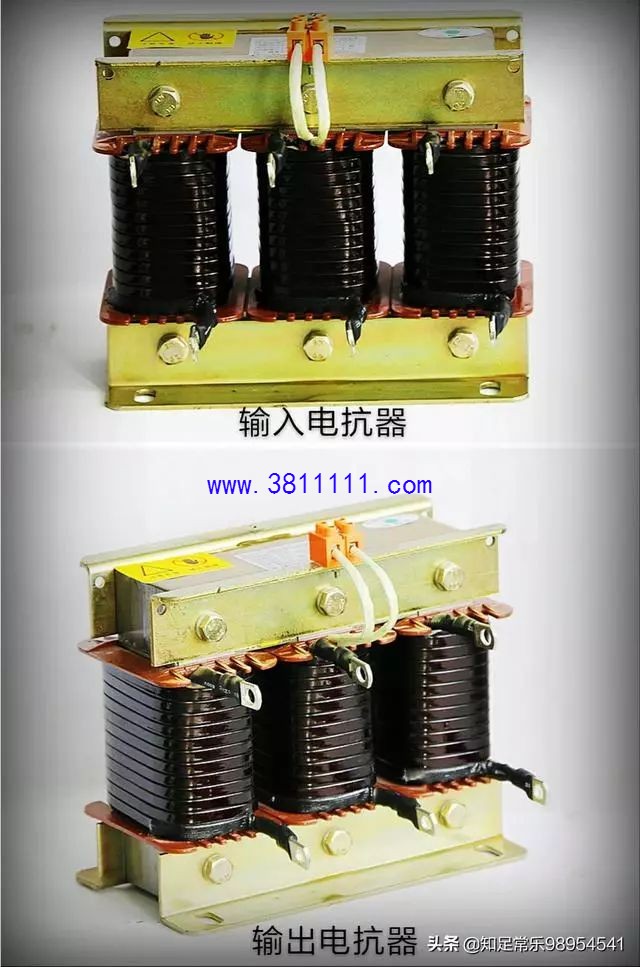

Ie =0. 82Ife。输入/输出电抗器实物图见下图所示。

【例如】一台三相380V，50Hz、37kW、76A的变频器，试计算输入电抗器的电感量。

解输入电抗器的额定电流为

I=0.82Ife=0.82×76=62.32A

输人电抗器的电感量为

(0.02~0.04)Ux/2πfIc=(0.02~0.04)×220/

2π×50×62.32

=(1~2)×10∧-4H≈0.22mH

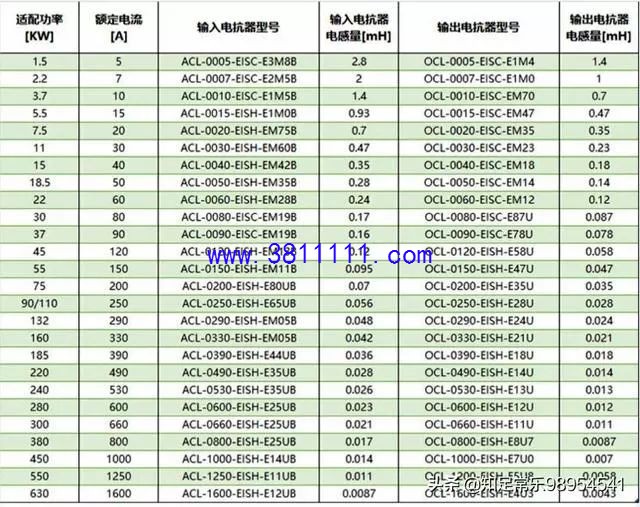

■实话实说，头条上这种问答题，阅读者最脑壳痛的事情就是计算公式。这里本人推荐变频器电抗器生产厂家的一个表格，大家可以对号入座，方便快捷。见下图表所示。

■输入电抗器的大小可按上表中直接获取数据。

●输入电抗器型号为ACL-0090-EISC-EM19B。

●输出电抗器型号为

OCL-0090-EISC-E78U。(此时输出电感量可以用公式计算为0.078mH)。

选取(各厂家变频器对入电抗器选取值的要求不尽相同)。如果变压器与变频器之间的线路阻抗大于上表中进线电抗器的数值,则可不必接入进线电抗器。
