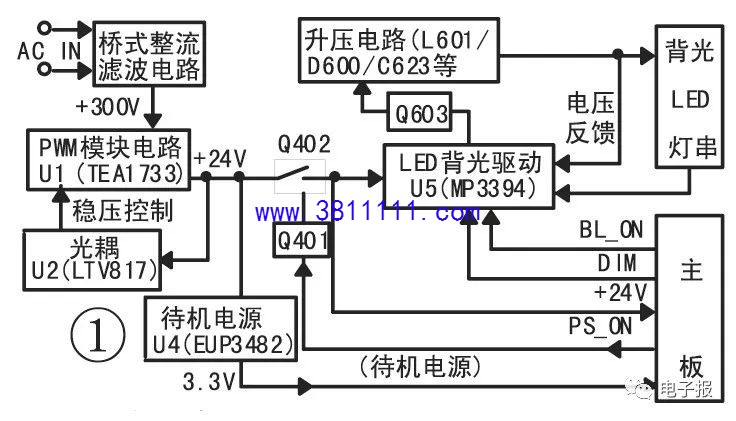

PE06R31型(电源+LED背光驱动)二合一板是TCL公司推出的一款性能优异的经济型二合一电源板。图1是它的电路结构方框图。由图1可看出，该电源板主要由输入整流滤波电路、PWM主电源、(控制芯片TEA1733）、背光LED驱动电路（控制芯片MP3394）、待机电源（控制芯片EUP3482）等电路组成，省去了常用的PFC电路。该二合一电源板具有电路简单、性能稳定、保护功能完善、性价比高等优点。电源输出电压为3.3V、24V，在目前TCL中、小屏幕经济型电视中广泛采用。下面先介绍该二合一板各部分电路工作原理，然后谈下它的维修思路，最后给出维修实例。
一、 工作原理介绍 1、电源启动与工作过程

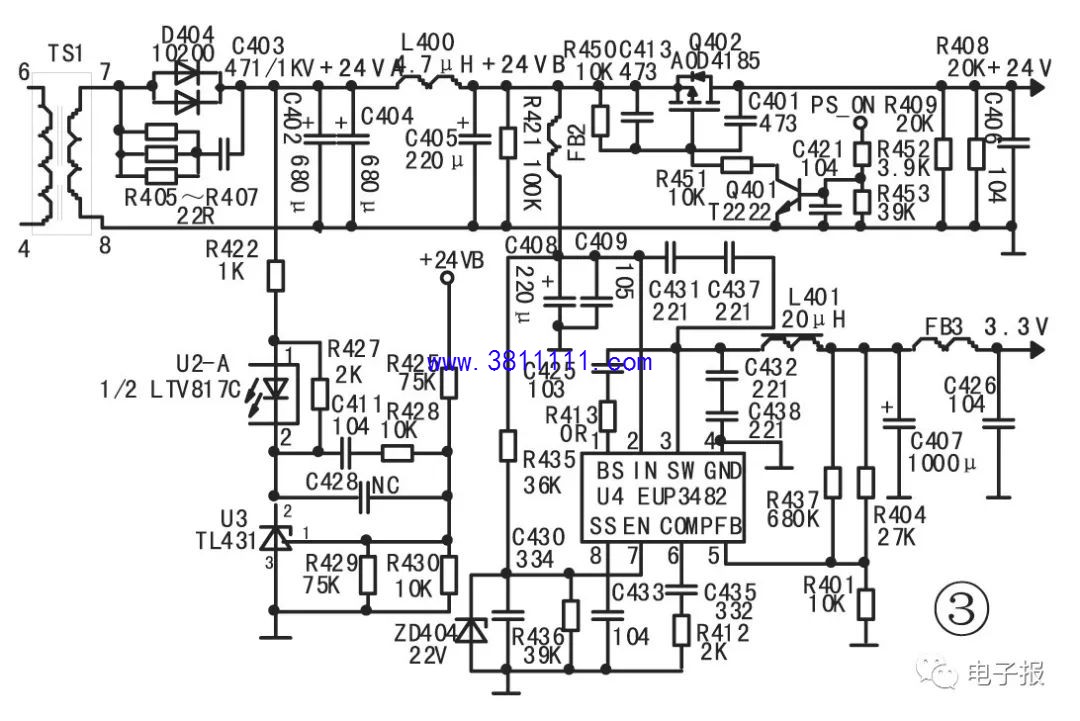

该型电源(见图2、图3)工作过程是：市电经保险管F1、抗高压压敏电阻RV1进入抗干扰滤波电路。电感 LF1、LF2、电容CX1、CY1、CY2电阻、R100～R103等构成EMC电路，以消除电网杂波进入开关电源，同时防止开关电源产生的干扰进入电网。市电经热敏电阻RN1限流及滤除干扰后由D101～D104全波整流、CE1、CE2滤波后输出约300V的直流电压HV。该电压经开关变压器TS1初级⑥－④绕组、电感FB401送至PWM电路功率管QW1的D极。另外，由R100～R103连接中点取出的市电电压，经R432限流、D404半波整流后得到的约+26V电压送至控制芯片U1电源端①脚，此时内部的高压稳压电路工作，为振荡器提供启动电源。于是，内部的振荡器、脉宽调制器工作，产生的开关激励脉冲从U1的③脚输出，使功率开关管QW1工作于开关状态，给开关变压器TS1注入能量。由于电磁感应，①－②绕组产生的感应电压，经D402整流、C424滤波、ZD403钳位后得到约+15V电压送往U1的①脚，作为U1正式电源为其供电(此时，①脚内部的高压稳压电路会自动断开)。同时，TS1次级⑦－⑧绕组产生的感应电压，经D404整流、C402、C404滤波后，得到+24VA电压，作为稳压系统取样电压和LED驱动电路的输入电源。+24VA电压经电感L400和C405滤波后得到+24VB电压，作为稳压系统基准电压和待机电路控制芯片U4(EUP3482)的工作电源及输出控制管Q402的输入电源。当主板送来的高电平开机信号，经R452送到前置控制管Q401的b极时→Q401导通→Q402导通→对外输出+24V主电压，彩电进入工作状态 。反之，当主板送来的低电平待机信号经R452送到Q401的b极时→Q401截止→Q402截止→Q402的D极输出电压为零，彩电处于待机状态。+24VB电压经电感FB2送到待机电源控制芯片U4的电源端②脚，再经R435降压后加至U4使能端⑦脚。于是，U4进入工作状态，③脚输出直流脉冲电压，经电感L401、电容C407、C426滤波后，得到送至主板的3.3V待机电压。该电源的稳压系统主要由光耦器U2（LTV817C）、基准电压比较器U3（TL431）和它们周围元件及U1内部相关电压比较器、脉宽调制器等组成。其工作原理是：当负载变重导致输出+24VA电压降低时，经电阻R422加至光耦器U2的①脚的电压降低→流过光耦U2的①－②脚（发光二极管）的电流下降→U2次级③－④脚（光敏三极管）内阻变大→U1的⑦脚（反馈端）电压上升→U1内部脉宽调制器输出的脉冲宽度增加→功率开关管QW1导通时间延长→对开关变压器TS1的注能增加→保持输出电压不变。当负载变轻导致输出电压升高时的稳压过程与上述相反。顺便说明，图2中C414、C415、R434～R438、D400为高压吸收电路，防止开关管QW1截止时，TS1初级绕组的反峰脉冲高压将它击穿。
|
