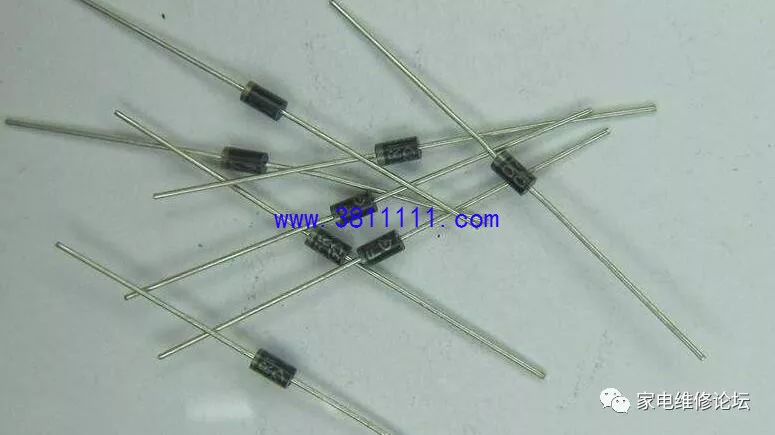

| 一台杂牌32电视机，用户反映雷击后三无，打开后壳，发现该机采用的是乐华三合一主板，初步检测12V电源板二极管短路，换新后开机指示灯不亮，检测12V在3—5V跳动，测量其他未见短路，关机后400V电容上300V电压不消失，怀疑启动电路和电源管理芯片雷击损坏，逐个代换后故障依旧，至此维修陷入困境。仔细分析该机为雷击损坏，首先应解决电源故障，于是决定采用电源模块先处理好电源再说，拆掉电源管接好模块，开机发现12V电压为4.5V稳定，调整模块使其电压升至12V,为避免元件短路，漏电等意外，开机十秒左右关机，手摸电源附近电容二极管有无温升等异常情况。发现电源管漏极所接二极管代号DB106型号为FR107发热严重，拆下测量发现反向100K漏电电阻且不稳定，用手头现有的FR207代换后拆掉模块，重新焊上电源管，开机指示灯点亮，12V输出稳定。按开机键，电视机启动正常，至此维修结束，此二极管前期粗略测了正反向电阻，由于在路电容的充放电作用，所以忽略了其漏电的故障，导致维修陷入死角，有时候另辟蹊径也不失为一种好的检修方法。
|
