扒出了我用过的各类路由器，让大家看看各个价位的产品，各个档次的产品大概什么样的。
按照购入时间往前排列

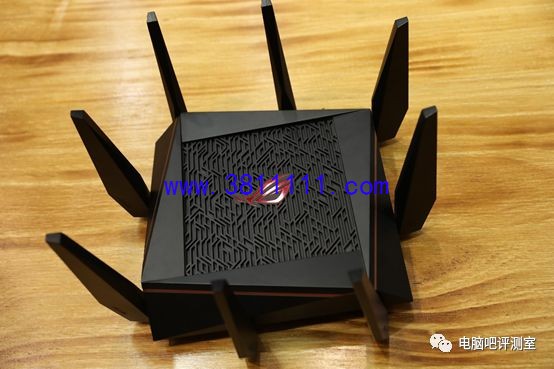

华硕 ROG Rapture GT-AC5300
这款我最近买的，不是最新的产品，在华硕的“八爪鱼”系列路由器中还算比较便宜的，JD在售2249(活动1799)，我是在闲鱼1300收来的，配置相较于一般的路由器已经很高，甚至说可以当作入门级的NAS配置，简单的说下配置博通BCM4908 四核1.8G主控+南亚1G DDR3内存+ESMT 256M flash，得益于256M的存储，所以对于路由器的功能、设置界面，乃至于日后刷新第三方固件都有较好的支持。
不过咱这次重点说的是路由器的硬件方面，所以就不多说功能方面的，华硕 ROG Rapture GT-AC5300整体拆解很容易，扣下脚垫然后拆掉脚垫内4个螺丝就可以打开路由器，去除主板上的2个螺丝就可以把整个PCB拿下来，拆解很容易，但是会失去官方保修，不过就路由器来说，华硕 ROG Rapture GT-AC5300基本上没有什么必要拆解，虽然是被动散热，但是散热效果也还不错，USB3.0也已经配备，内部也没有内置硬盘的设计，所以基本上不需要做什么非官方改动。
本想拿I7 8086K作为参照物对比，不过发现好像还是小了些，实际上华硕 ROG Rapture GT-AC5300整体的宽度应该参照一般的矿泉水瓶的高。

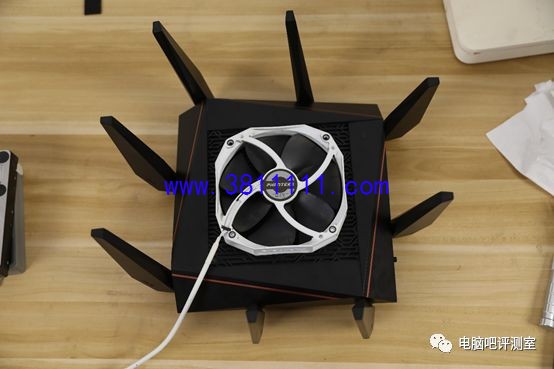

与追风者14CM的风扇对比，14CM的风扇似乎刚好填满中间的方块。

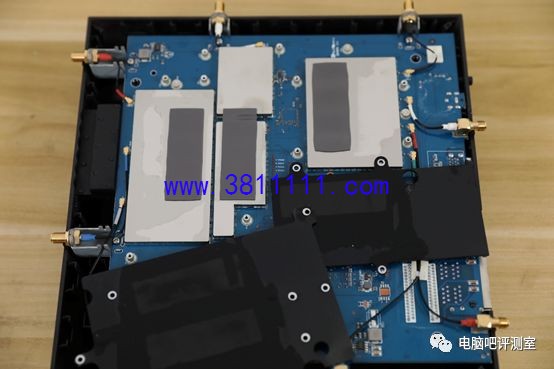

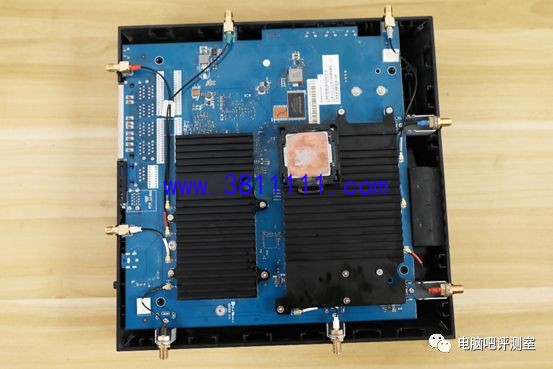

去除被动散热片看到的主板背面，实际上华硕 ROG Rapture GT-AC5300几乎所有参与预算或者功放的芯片都有安装屏蔽罩，以降低信号干扰，另外大部分的芯片上方也都有相变硅脂和覆盖到散热片，但是不是全部。

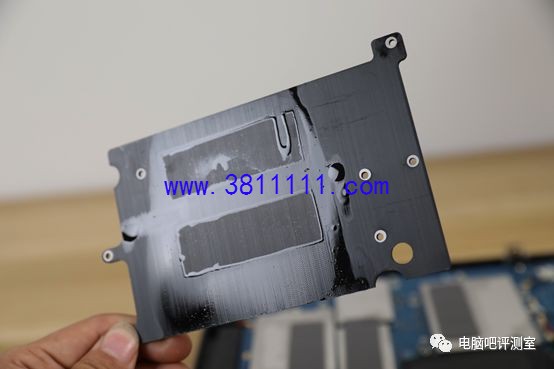

因为是买的二手产品，原用户是于18年618购入（购入价1749），并且也使用了一年有余，所以拆开后发现所有的相变硅脂都有比较严重的渗油现象，不过这属于正常现象，稀出的矿物油不会造成短路。

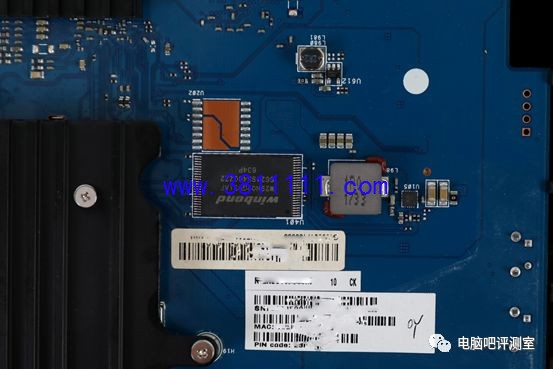

存储flash是由winbond华邦电子提供，容量为256M，另外华邦电子的闪存经常出现在各类路由器和机械硬盘中，用于存储固件等信息。 上方空焊的位置实际为这类固件存储闪存的另一种封装方式，与我们常规电脑主板的BIOS存储芯片类似。

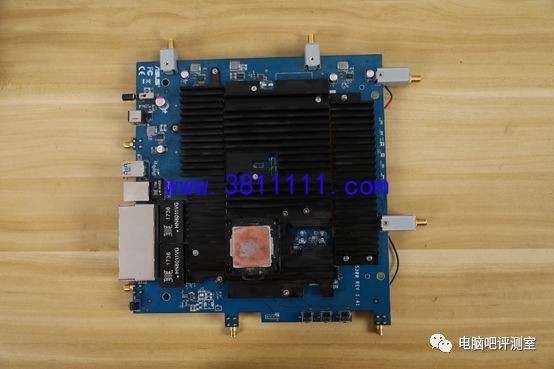

接下来取出整个PCB，同样正面也覆盖有散热片，而且相对于背面覆盖的面积更大，体积也更大，同样的出现了渗油现象，也同样覆盖有屏蔽罩，考虑篇幅就不再放出类似的图片。

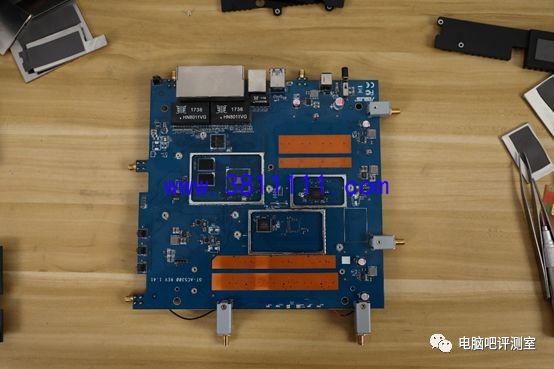

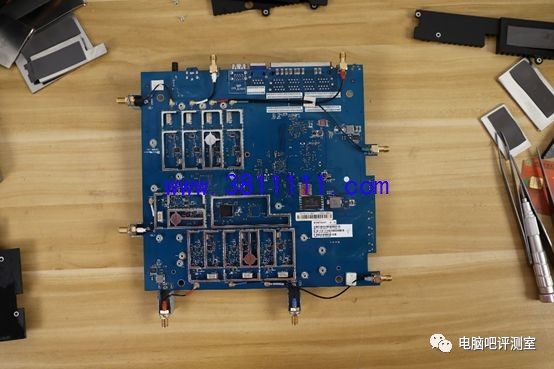

去除所有屏蔽罩的PCB背面（底面打开路由器的一面），这一面基本上都是各类信号放大器、信号解调器、以及储存固件用的flash闪存。
这一面就是PCB的正面，在对应信号放大器的位置（也就是橙红色的区域，实际应该是铜），一方面背面是铜制的另一方面对应的区域有独立的散热片进行辅助散热，简单地说在功放芯片的两面都有安装散热片辅助散热（但是背面的部分没有用相变硅脂，背面的散热效果很差） |
