巧改妙换——48V-12V转换器为充电器

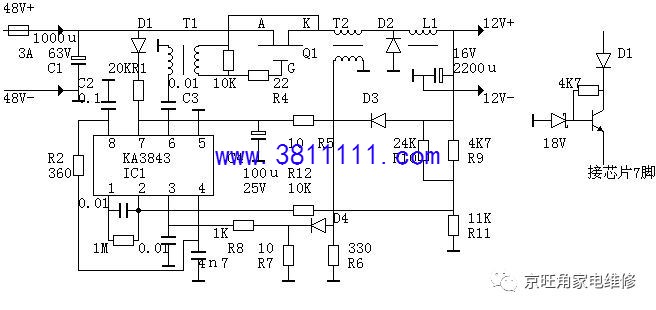

用电瓶车的48V电瓶给音响内置的12V电瓶充电。从报废电瓶车上拆下一个给喇叭、灯光供电的转换器，实绘出其电路如图1所示。N沟道低压大电流(50A/60V)场效应管V1串联在48V输入＋端和12V输出＋端之间，IC1输出驱动脉冲控制V1的导通时间。板上IC1型号被磨去，从电路结构和芯片引脚功能来看，型号应是KA3843，其工作过程如下：上电后，48V电压通过D1和R1给IC1的7脚外接的C4充电，当7脚电压达到启动电压时，芯片开始工作，6脚输出驱动脉冲，经变压器T1藕合使Q1导通。T2是一个电流传感器，把通过Q1的电流转变成电压信号，反馈给IC1的3脚，当3脚电压达到1V时，芯片停止工作。在电路正常工作后，12V输出电压经D3和R5供为IC1的7脚。

由于向12V电瓶充电需要14V～15V电压，提高输出电压的方法是增加上取样电阻R9、R10或减小下取样电阻R11的阻值。笔者拆除R10，再把R11的阻值改成10kΩ就得到了约15V电压。

    另外，为避免Q1短路时，输出电压大幅升高而损坏后级器件，故在12V输出端对地接一只18V/1W的稳压二极管。

    需要注意的是，KA3842和KA3843大部分参数一样，但7脚启动和最低工作电压有区别，前者启动电压是16V，最低工作电压是10V，后者启动电压是8.4V，最低工作电压是7.6V。当输出电压低于12V时，只能采用KA3843，若用KA3843，则不能正常工作。如果要用KA3842代换KA3843，若减小R1的阻值，则功耗较大，安全性也较差，这时可把R1换成图2所示的三极管稳压器。
