接地的作用和分类，接地电阻的测量方式、是否能联合接地？

2019-9-1 08:24| 发布者: 维修迷| 查看: 106| 评论: 0

摘要: 一、什么是接地通常将距接地体或接地短路点20M以外且电位等于零的地方，称为电气上的“地”或者“大地”。《电气装置安装工程接地装置施工及验收规范》将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接 ...

一、什么是接地

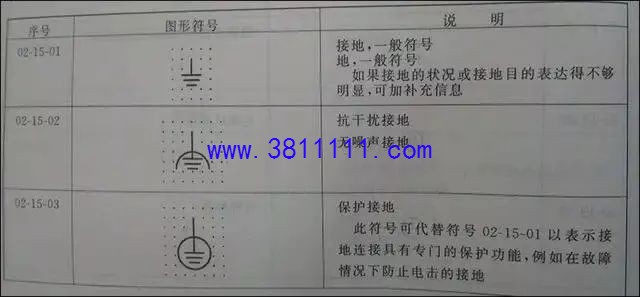

通常将距接地体或接地短路点20M以外且电位等于零的地方，称为电气上的“地”或者“大地”。《电气装置安装工程接地装置施工及验收规范》将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称之为接地。接地符号如图

二、接地的作用

保障人身和设备的安全。为保证电工设备正常工作和人身安全而采取的一种用电安全措施。接地通过金属导线与接地装置连接来实现。接地装置将电工设备和其他生产设备上可能产生的漏电流、静电荷以及雷电电流等引入地下，从而避免人身触电和可能发生的火灾、爆炸等事故。

电气设备绝缘损坏发生一相碰壳故障时，设备外壳电位上升为相电压。此时若直接接触设备，故障电流将全部通过人体。从而导致危险发生。若此电气设备外壳经过电阻Rd接地，Rd与人体电阻Rr形成并联电路。根据Ir/Ijd=Rd/Rr，接地体的接地电阻越小，则流经人体的电流就越小。

为了限制通过人体的电流（小于10MA），只要适当控制Rd的大小（一般不大于4欧），就可以避免人体触电起到保护作用。一般在干燥环境中，人体电阻大约在2千欧-20兆欧范围内；皮肤出汗时，约为1kΩ左右；

三、接地的分类

接地分为保护性接地和功能性接地。

保护性接地:
1, 防电击接地：为了防止电气设备绝缘损坏或产生漏电流时，使平时不带电的外露导电部分带电而导致电击，将设备的外露导电部分接地，称为防电击接地。

这种接地还可以限制线路涌流或低压线路及设备由于高压窜入而引起的高电压；当产生电器故障时，有利于过电流保护装置动作而切断电源。

................
