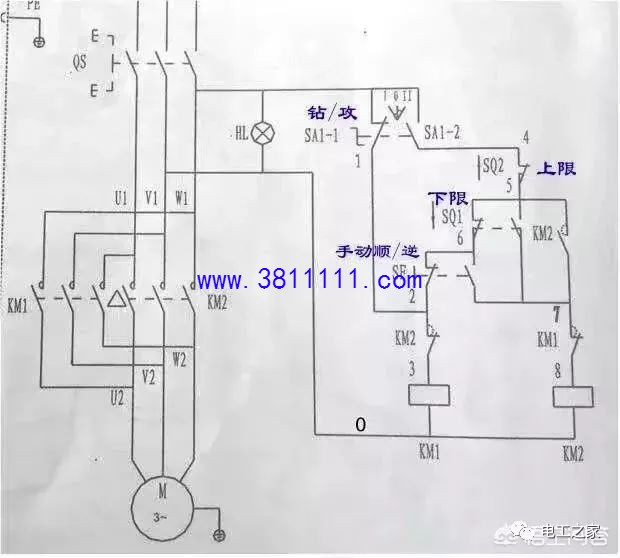

三相四线怎么接交流接触器的互锁电路图

三相四线是三根相线和一根零线的统称，相线给电机提供动力电源，任一根相线和零线组合提供220V电源，给控制电路提供电源。

那么交流接触器要想实现互锁的话，则需要交流接触器必须有一个常闭触点，具体说来接线的流程大致分为控制回路和主回路，其中最主要的是控制回路！

选取一根相线作为控制回路的电源，接到启动按钮上，按钮与接触器的常开触点并联实现电机自锁，接下来就接到另外一组接触器的常闭触点再接一个停止按钮，按钮另一段接到零线，另外一组接触器同理结法就可以实现互锁了！主回路就是三相线从接触器的两端一进一出就完成了整个电路的控制。
