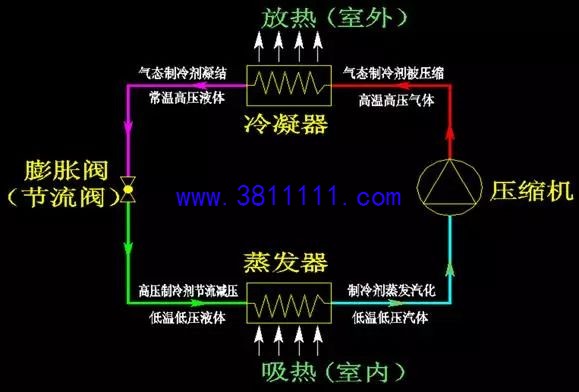

空调机（制冷）原理

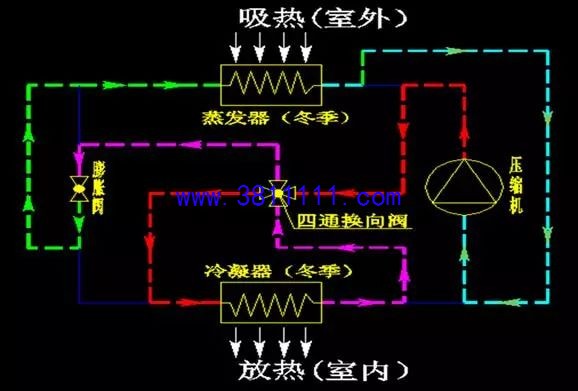

空调（供热）原理

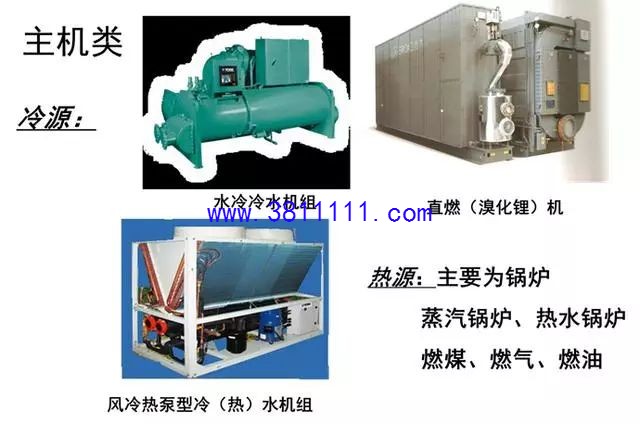

主要空调设备种类：

为主机类配套通用设备：

冷却塔（圆形、矩形）；水泵；电动阀门；

板式换热器（水-水换热，非用电设备）。

空调系统的几种主要形式：

1.水冷冷水机组+空调末端

1）电制冷冷水机组形式（包括冰蓄冷系统、地源热泵机组形式）

2）直燃机机组形式

2.风冷热泵冷（热)水机组+空调末端

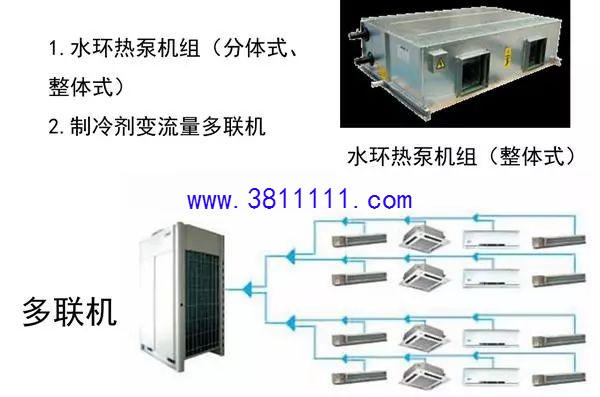

3.水环热泵系统

4.多联机系统

5.分体空调…

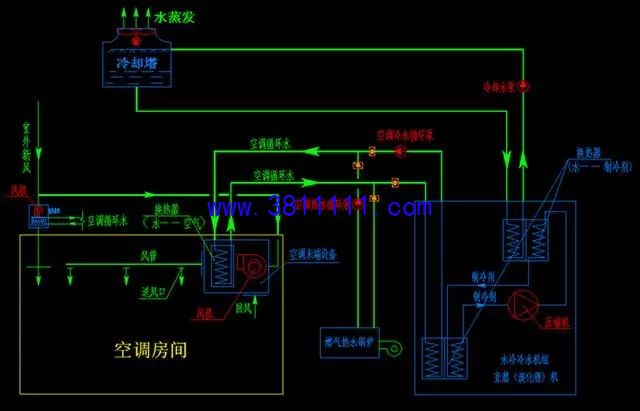

电制冷水冷冷水机组系统原理：

系统构成的主要设备：机房部分（空调主机等主要设备）

冷源：冷水机组；冷却水泵，冷冻水泵，冷却塔。

冷水机组提供冷冻水（7/12℃）。

热源：锅炉，热水泵。锅炉提供热水（60/50℃）。

空调区域（空调末端主要设备）

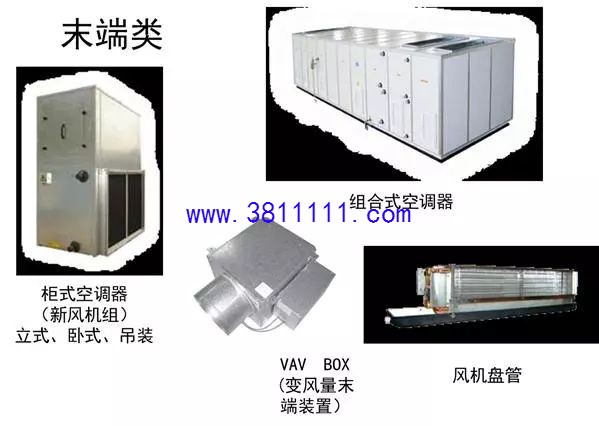

全空气空调处理机组（包括新风机组），风机盘管。

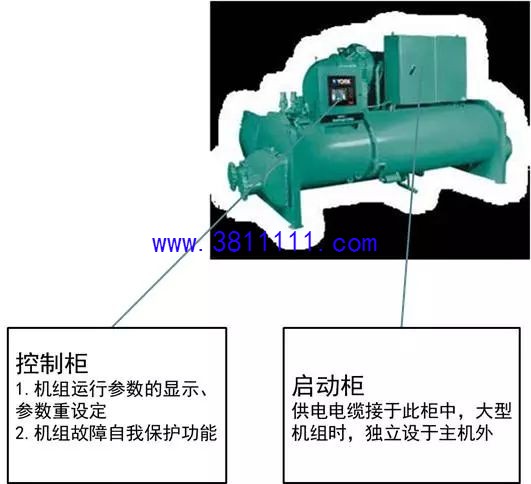

主机：

低压启动：380V/3/50（150～850KW/台)

高压直接启动：3300V/6600V/10000V3/50（1000KW/台 以上）

暖通设备选型样本中可查得启动电流及运转电流值

水泵：

冷却水泵，用电量由水专业提供。控制要求由暖通专业确定

空调水循环泵：因冬夏季水量差异，一般分冷水泵和热水泵。因不同时使用的原因，电量总和统计时仅计冷水泵。冰蓄冷系统中还增加有乙二醇循环泵

大型系统，有分一次泵、二次泵。一次泵负担机房内管路水循环；二次泵负担机房至空调末端的水循环。

上述泵一般均布置在机房内。

冷却塔：

冷却塔是空调系统中最终实现将室内热量搬出室外的关键设备，一般放在室外通风良好的地方。

工作原理：利用水的蒸发将热带入到大气中。冷却塔用电设备：风机。

风机作用就是强制加速水的蒸发。

机房设备开启顺序：

冷却塔风机→冷却水泵→冷冻水泵→主机。

多数情况下，上述设备与主机台数一一对应，但在近来，出于节能需要，某些系统形式略有变化（如主机侧变流量控制），不再要求主机与冷冻水泵的一一对应，但冷却泵、冷却塔仍要求一一对应。暖通专业在采用这种系统形式时，会在提供资料时特别说明。

关机顺序：主机→冷冻水泵→冷却水泵→冷却塔风机

如暖通设计者在各设备水路前加装有电动阀，则开机前需先开启相应阀门，关机后需关闭该阀门。

机房设备开启顺序：

冷却塔风机→冷却水泵→冷冻水泵→主机

一般通用设备与主机台数一一对应，但在近来，出于节能需要，某些系统形式略有变化（如主机侧变流量控制），不再要求主机与冷冻水泵的一一对应，但冷却泵、冷却塔仍要求一一对应。暖通专业在采用这种系统形式时，会在提供资料时特别说明。

关机顺序：主机→冷冻水泵→冷却水泵→冷却塔风机

如暖通设计在各设备水路前加装有电动阀，则开机前需先开启相应设备前阀门，关机后需关闭该阀门。

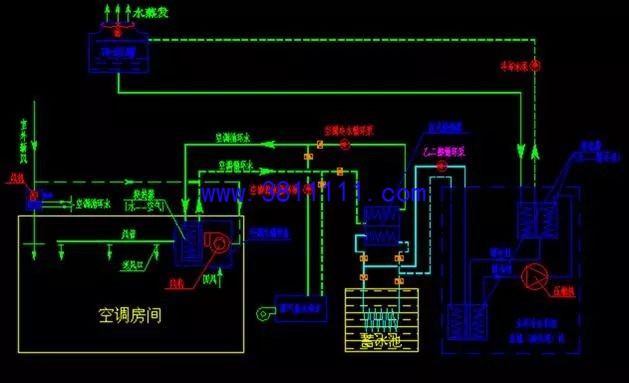

冰蓄冷系统：

系统特点：主要利用夜间23：00～凌晨7：00用电低谷时间电价便宜，主机制冷蓄冰，储存冷量，以待白天使用。目的是减少主机装机容量，减少白天高峰高价用电，达到节约电费目的。

常规冰蓄冷系统的主机装机容量较正常装机容量减少1/3。特殊场合可减少一半以上（如体育馆）

适用场合：写字楼、商场、体育场馆等夜间11：00后不需供冷的建筑；峰谷电价比至少要大于4以上的地方。

缺点：蓄冰需较大空间；初投资高；
