第三部分 安装要求及注意事项

九、室外机安装要求

1、室外机安装位置的要求

1)多联机空调系统的室外机通常布置在屋顶，阳台和地面上。

2)应选择通风良好、排气顺畅的场所，且避免强风正面吹向机组。

3)安装地点要保证有足够的维修空间，散热效果良好。

4)避免将厨房的排烟口设置在空调室外机的附近，以免影响系统的  正常工作。

5)机组与基础间应按设计规定安装隔振器或隔振垫。

6)室外机与基础之间接触应紧密，否则会产生较大的振动和噪音。

7)根据法律规定，必须要接地线。

8)组合机安装不能有高差。

9)空间不够或安装在室内时必须设置导风罩，标准配置0Pa,80Pa需要定制

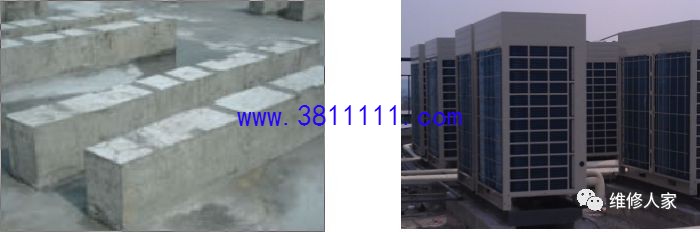

2、室外机安装基础基本要求

1）室外机不会下沉。

2）室外机不会发生由基础引发的异常噪音。

3）常见基础材料为钢架构基础与混凝土基础

4）槽钢方向应该沿着室外机座横梁。

5）槽钢与室外机接触的地方设置橡胶减震垫，四个地脚处要用螺栓将机组与基础固定住。

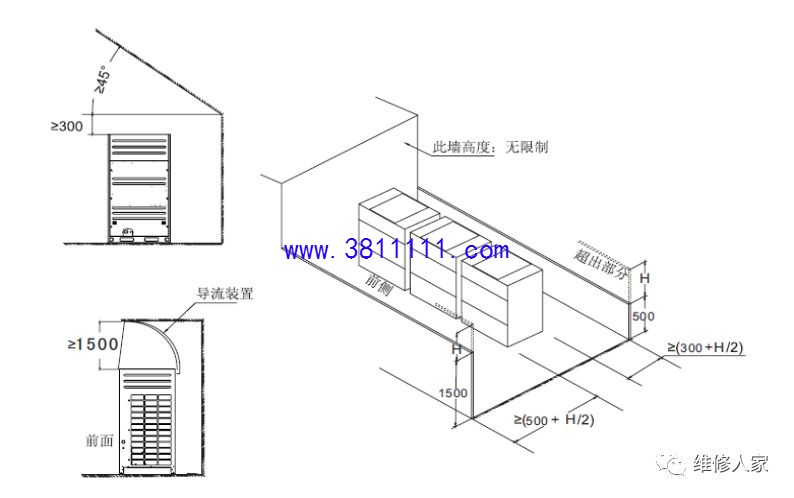

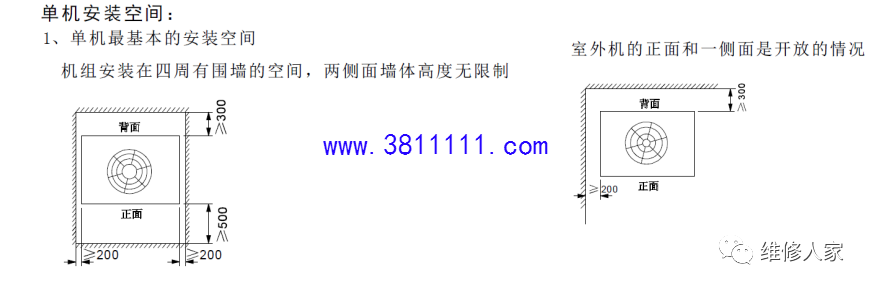

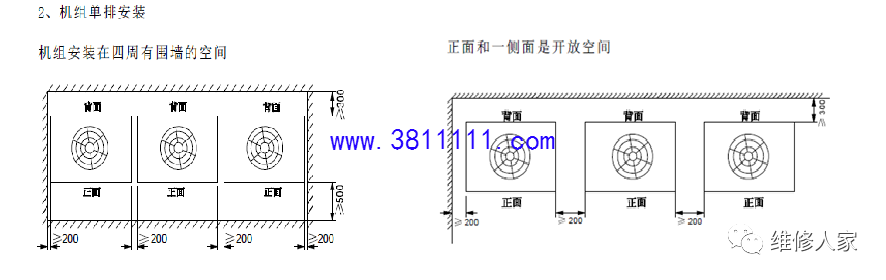

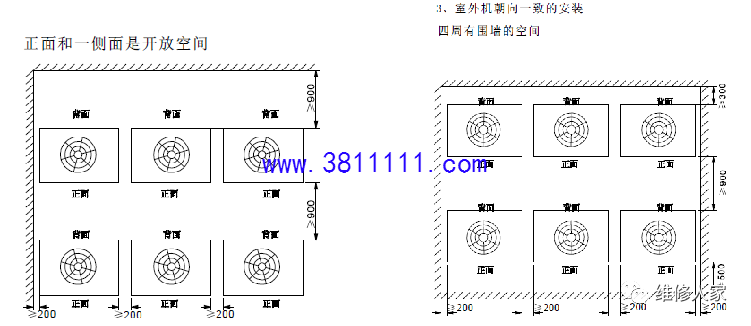

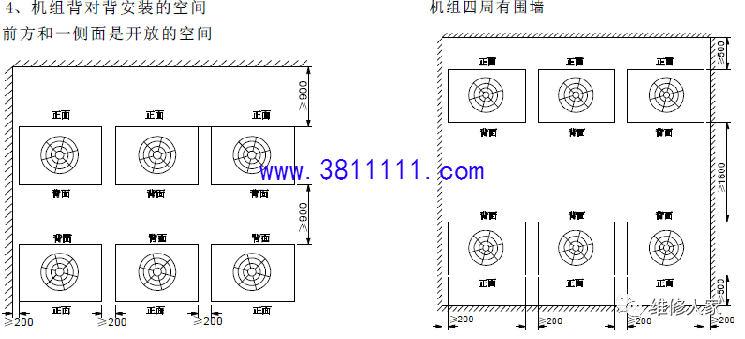

3、室外机安装空间要求

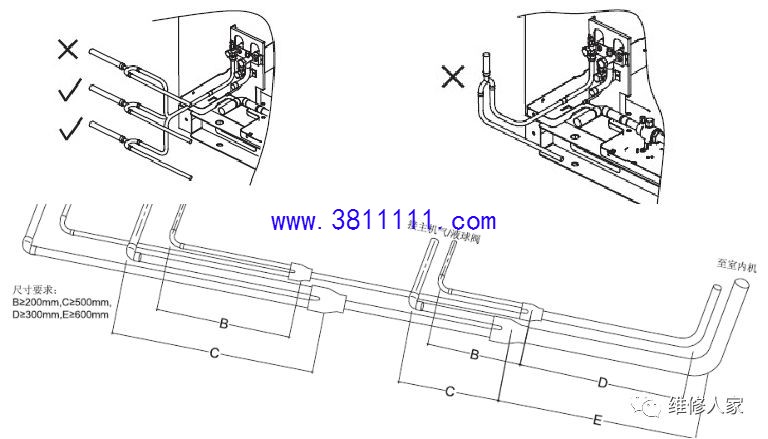

4、室外机分歧管安装示意图

十、气密性试验、真空干燥及冷媒追加

1、气密性试验方法

1)冷媒配管安装时，可能会有垃圾异物进入管内，连接配管到各室内外机之前，一定要先清除。

2)请用高压氮气流清洗管道，绝对不可用室外机的冷媒来进行清洗

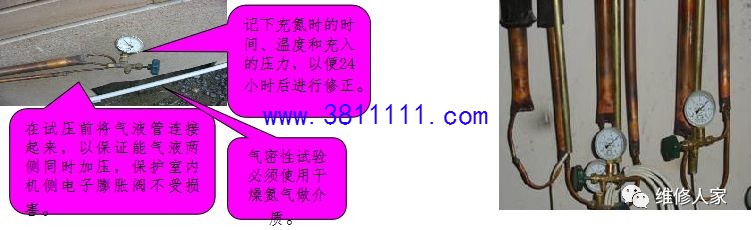

3)室内机配管连接好之后，在试压前将气液管连接起来，以保证能气液两侧同时加压，保护室内机侧电子膨胀阀不受损害。

4)先用真空泵从液侧截止阀气门芯和表接头组件处排出系统空气，抽到-1kgf/cm2即可。

5)关闭真空泵，从液侧截止阀气门芯和表接头组件处充入40kgf/cm2氮气，打压24小时；绝对不能直接对球阀打压。

6)气密性试验结束后，将气侧球阀与低压侧配管焊接好。进行保压。

2、真空干燥方法

1)清除系统中的水份，防止发生冰堵及镀铜现象

2)清除系统中的不凝性气体（空气）。

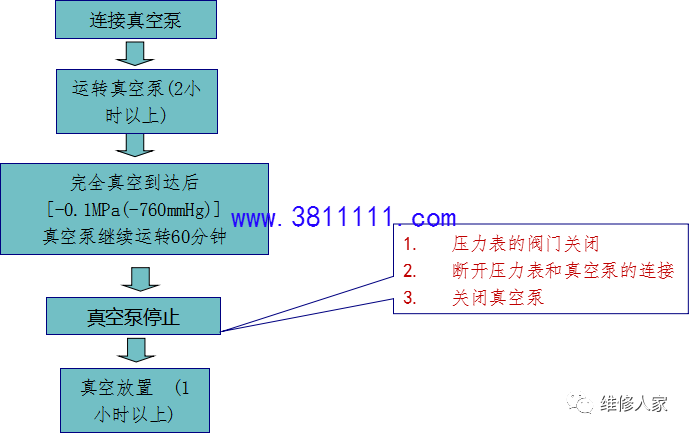

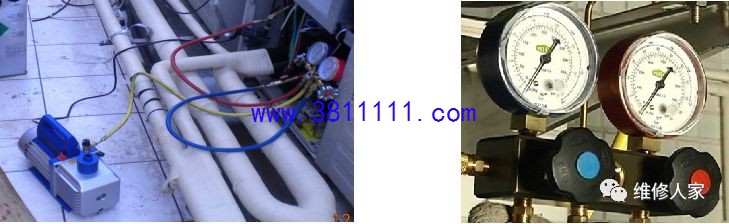

3、真空泵要求

1）使用真空度在-0.1MPa以下，排气量在4L/S以上，且必须带单向阀。

2）室外机不需抽真空，切勿打开室外机气侧、液侧的截止阀。必须使用R410A专用的工具，如压力表和加液管等。

3）确认真空泵工作2小时以上能达到-0.1MPa以下，如果3小时以上仍达不到-0.1MPa以下，说明有水分混入或漏气，需要检查。

4、冷媒追加

1)依据室外机、室内机连接液侧配管的管径和长度，计算冷媒追加量，追加冷媒为R410A，将追加的冷媒量记入室外机的冷媒追加指示铭板上。

2)冷媒追加前需确认真空干燥是否已经合格完成

3)多联机追加充填的冷媒量一定要按随室外机的相关技术资料中的公式进行计算后再进行充填。

4)绝对不能以运转电流、压力、温度等来充填因为根据气温、配管长度的不同，电流、压力等是要变化的。

5、冷媒追加量计算：

制冷剂追加量= (L1*0.045+L2*0.07+L3*0.12+L4*0.18+L5*0.26）kg

1） 确认室外机高、低压截止阀处于关闭状态。

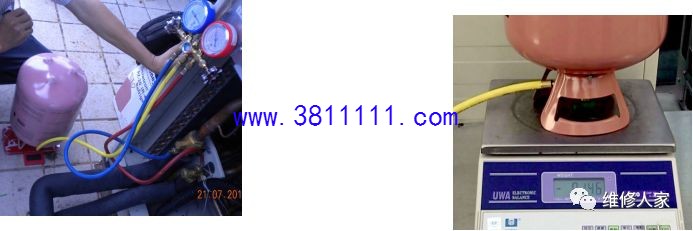

2） 使用电子秤，定量充注冷媒，严禁凭经验填加。

3） R410A冷媒必须以液态形式充注，对于没有虹吸管的冷媒罐必须将其倒置，再进行充注

十一、保温工程施工要求

1、冷媒管保温材料要求

1)冷媒配管保温材料应使用闭孔发泡保温材料，难燃B1级，耐热性超过120℃的材料

2)保温层的厚度（注：环境热而湿的场合上述厚度应增加）

      铜管外径d≤Φ12.7mm时，保温层厚度δ=15mm以上。

      铜管外径d≥Φ15.9mm时，保温层厚度δ=20mm以上。

      铜管外径d≥Φ41.3mm时，保温层厚度δ=25mm以上。

2、冷凝水管保温材料要求

1)冷凝水管保温 应采用难燃B1级橡塑保温管保。

2)保温层厚度通常为10mm。

3)机体排水口处的保温材料一定要用胶粘在机体上，防止结露。

4)管道在墙内敷设可以不保温。

5)保温材料接缝处，必须用专用胶粘接，然后缠布基胶带，胶带宽度不小于5cm，保证牢固，防止结露。

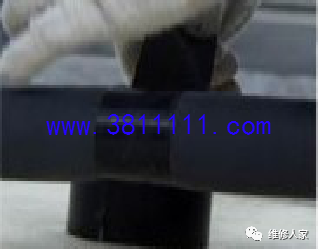

3、保温作业的安装要点

1)保温材料的接口不应有间隙。

2)保温接口强拉连接,胶布包扎过紧,易收缩出现裂隙,产生凝露滴水现象;胶布缠绕过紧会挤压掉材料中的空气，致使此部位保温效果降低，同时年久后胶布容易老化散落。

3)在室内隐蔽部分，无需缠绕包扎带，以免影响保温效果。

4)修补保温棉(填补空隙的保温棉)长度要比缺口的自然状态长5－10cm。

5)剖开修补保温棉的切口和断面要平整。

6)将修补保温棉嵌入缺口，断面要挤紧。

7)所有的断面和切口都要涂胶水粘合。

8)最后在接缝处用橡塑胶带封缠保护。

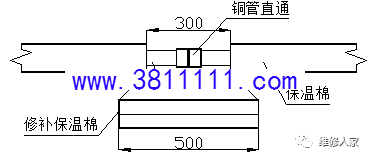

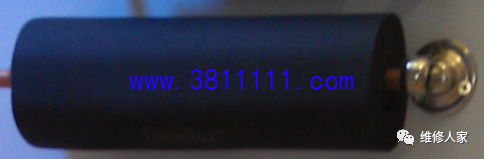

4、管路接头保温示意图
