中央空调系统中膨胀水箱的设置和配管中的几个问题

　　在闭式循环的空调水系统中，膨胀水箱可以容纳水受热膨胀后多余的体积，解决系统的定压问题，向系统补水。膨胀水箱的设计往往和配管联系在一起，做为中央空调末端设计的重要组成部分。下面制冷百科就为大家详细分析一下膨胀水箱的设置和配管中出现的问题，以供参考。

　　膨胀水箱的容积和选型

　　对于普通的高层民用建筑，如果以系统的设计冷负荷Qo为基础，则系统的单位水容量大约为2～3升/kW。当采用双管制系统时，若取水的最低工作温度为7℃，最高工作温度为65℃，则膨胀水箱的有效膨胀容积，可采用简化的估算方法按下式计算：

　　V=0.006×(65-7)×(2～3)Qo=(0.07～0.1)Qo (升)

　　膨胀水箱的设置及其配管

　　膨胀水箱的安装高度，应至少高出系统最高点0.5m(通常取1.0 ～1.5m)。安装水箱时，下部应作支座，支座长度应超出底板100 ～200mm，其高度应大于300mm，支座材料可用方木、钢筋混凝土或砖，水箱间外墙应考虑安装用予留空洞。

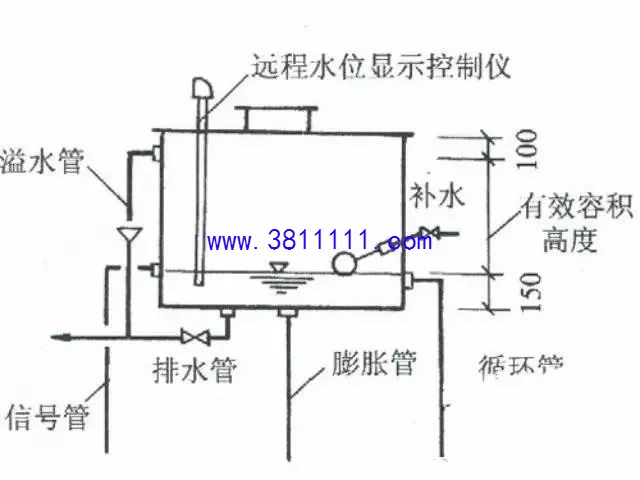

　　膨胀水箱上的配管有膨胀管、信号管、溢水管、排水管和循环管等。从信号管至溢出水管之间的膨胀水箱容积，就是有效膨胀容积。

　　膨胀管—原则上应接至循环水泵吸入口前的回水管路上，通常接到“集水器”上。信号管—应将它接至制冷机房内的洗手盆处，信号管上应安装阀门。

　　溢流管—当系统内水的体积膨胀超过水箱内的溢水管口时，水会自动溢出。溢出管上不许安装阀门。

　　排水管—在清洗水箱并将水箱放空时用，排水管上应安装阀门。

　　通常将溢水管和排水管连在一起，排至附近的下水道或屋面上。

　　循环管—在寒冷地区为防止膨胀水箱内水结冻而设置的。当水箱内没有结冻可能时，可不设循环管。特别在高层建筑中膨胀水箱和生活给水水箱通常设在屋顶水箱间内，并将水箱保温，因此无结冻可能。

　　膨胀水箱的补水设计

　　膨胀水箱的补水方式有两种：

　　1)浮球阀自动补水—当所在地区生活给水水质较软、且制冷装置对冷媒水水质无特殊要求时，可利用屋顶生活给水水箱，通过浮球阀直接向膨胀水箱补水。这时，膨胀水箱要比生活给水水箱低一定的高度。

　　2)高低水位控制器补水—当所在地区生活给水水质较硬、且制冷装置(例如，溴化锂吸收式冷温水机组)要求冷媒水必须是软化水时，应在膨胀水箱内设置高低水位传感器来控制软化水补水泵的启动或关停。一旦水位低于信号管，补水泵会自动向系统补水。这种方式要有一套软化水处理设备。来自补水泵的补水管可以接到集水器上，也可接到冷媒水循环泵的吸入口前。
