本文介绍机房用3p、5p柜式空调机的室内机主控电路板故障排除方法。

由于机房使用的空调多采用三相供电，工作环境比较特殊，而且是常年不间断工作，所以损坏率相对较高。比如，前年和去年，用空调万能改装板改装过得两台柜式空调前些时又罢工了。具体损坏的原因一时还不明。有可能是雨季雷击造成的。在突击抢修时，笔者重新改装了控制电路。为了便于日后的维修，此次改装的方法并不复杂，懂电路图维修人员或爱好者一看就会。

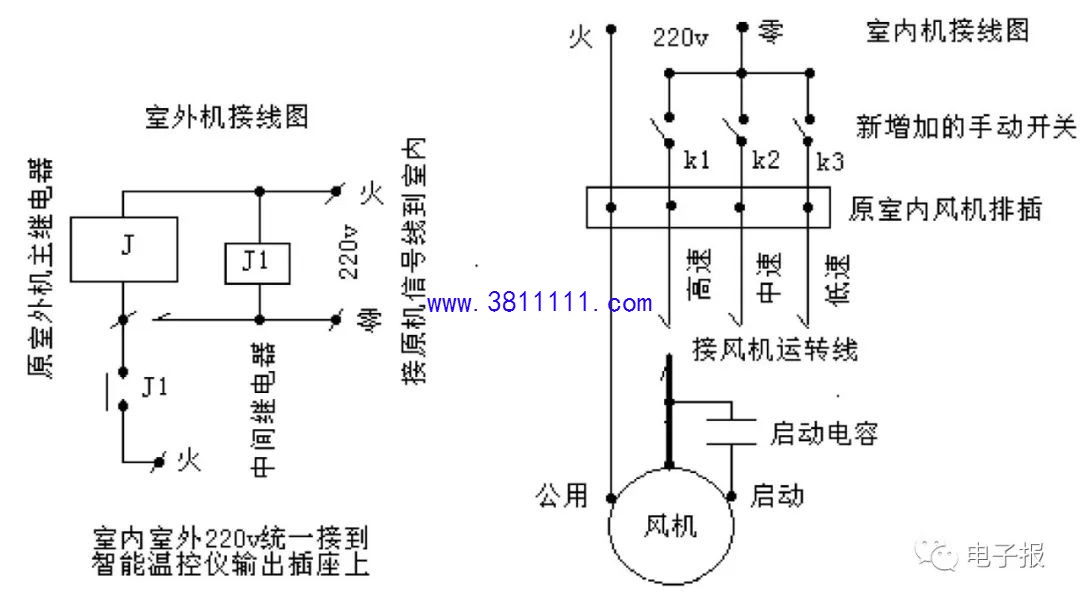

室外机改装校对简单，因为不同的产品有不同的电路设计，所以要先检测室外机主控继电器线圈的供电电压。如果采用220V供电就简单的多了，直接把线圈的一端通过原信号线接到室内温控仪上即可；如果是380V供电，还需要通过一只中间继电器接到室内温控仪上。见图1。

对于室内机的改装可能要麻烦一些。首先，断开220V供电线和原机电路板。还要把风机的启动电容和排插取下来，并且要仔细的查看并分清楚电机的几条引线的作用。公用、高速、中速、低速、启动，按图纸接线即可。参见图2，风机的风速改成了手动控制，新增加了3个开关分别控制风机的3种工作状态。使用时，根据需要调节风机的转速即可。

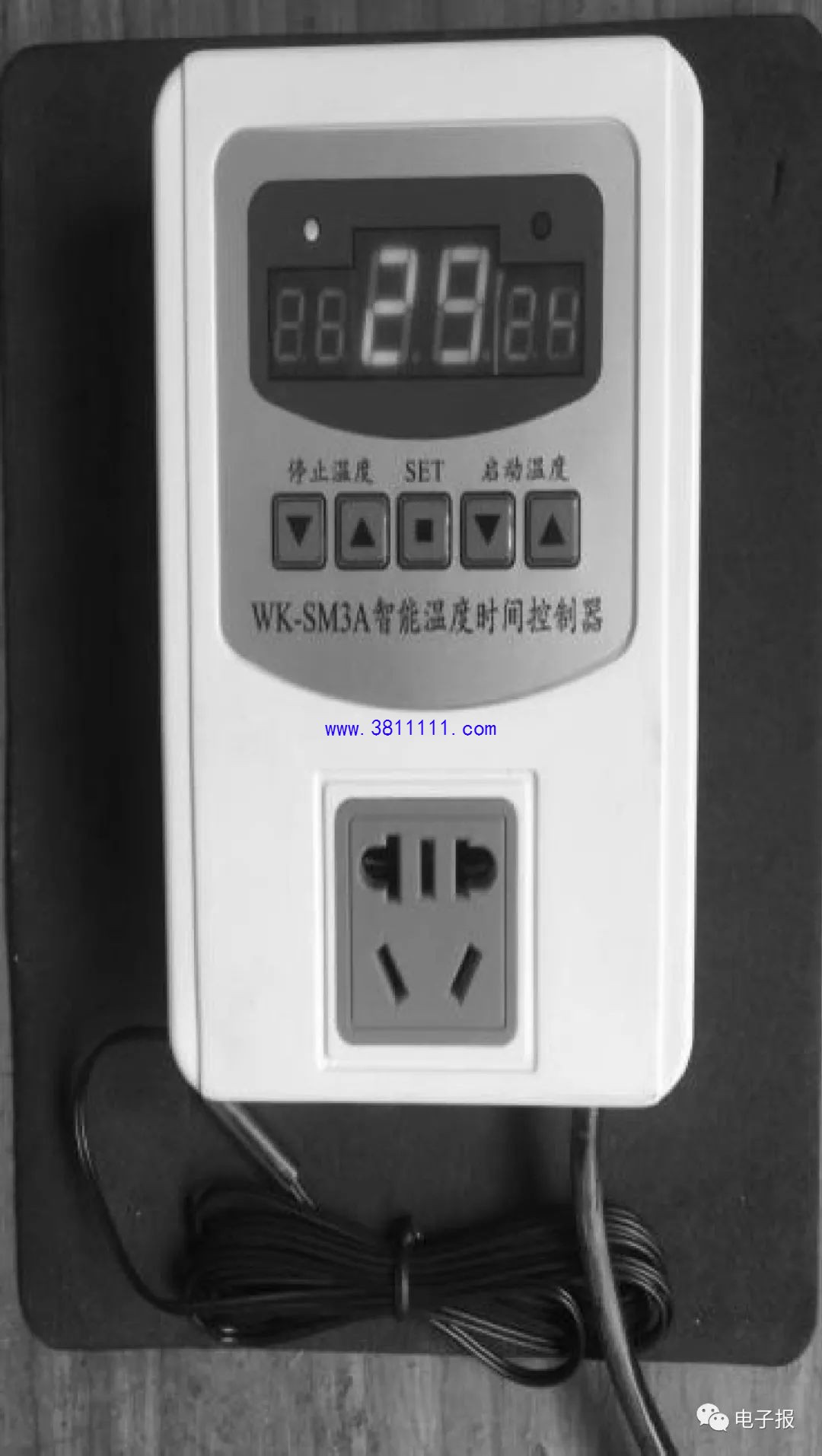

对于主控温度控制仪，笔者使用了图3所示的成品双数显智能温控仪来控制。关于数显智能温度控制仪的具体使用方法，请读者查看所用产品附带的使用说明书操作即可。温控仪的控制输出是220V。室内室外220V供电通过3孔插头接到温度控制仪上即可。使用时通过调节温控仪的上限和下限数值即可。整体改装其实很简单。这种温控仪我已经在其他多种仪器上使用了多次，目前来看产品运行是比较可靠的。只要其他元件可靠的话是没有问题的。因为时间不等人啊。
