常见的监控系统接线图汇总，学习监控安装基础知识！

常见的监控系统接线图汇总，学习监控安装基础知识！

视频监控系统的主要设备有监控摄像机、DVR硬盘录像机、NVR网络硬盘录像机，显示器或监视器。

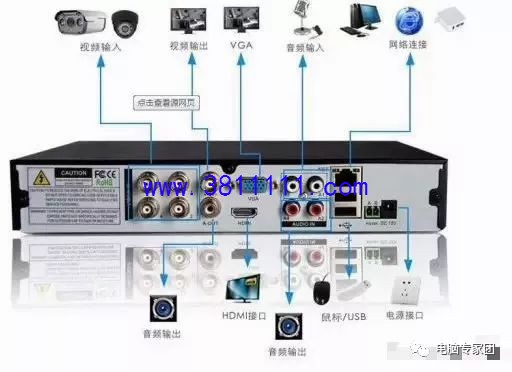

DVR、NVR的接口比较丰富，视频监控设备常见接口有BNC模拟视频接口，RJ45网络接口，VGA/DVI/HDMI视频输出接口，RS485控制接口，音频接口、报警接口等。准确的识别摄像机、硬盘录像机及网络硬盘录像机的接口，可以快速搭建视频监控系统，使系统调试更容易。

从功能角度讲，通过设备接口的识别可以辨识监控设备的功能。

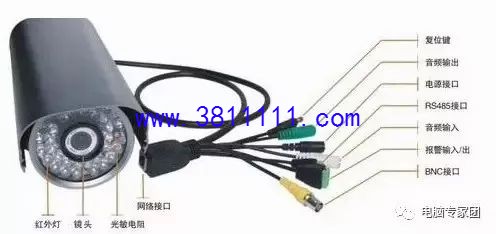

如，网络摄像机除了网口还带了VIDEO视频信号输出的BNC接口，意为着网络摄像机还可以输出模拟视频信号，可以本地环出。

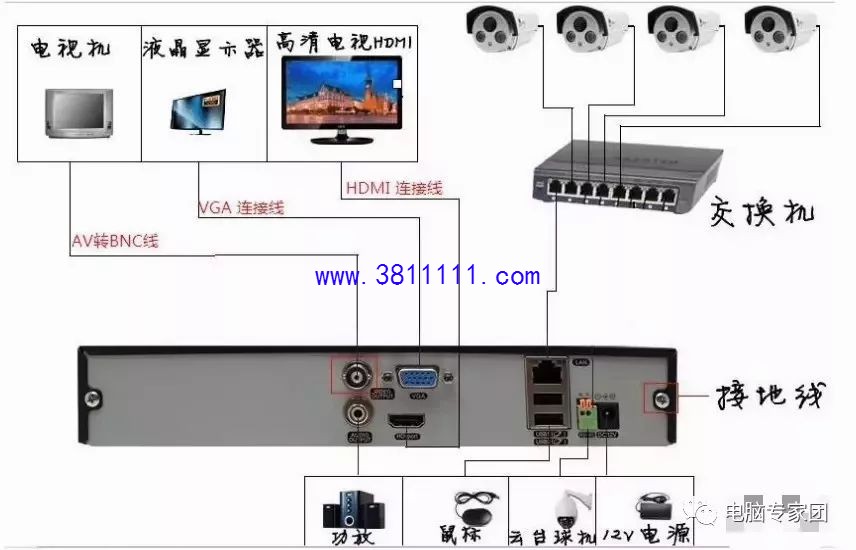

再如，DVR或NVR设备带ALARM I/O接口，意为着可以接入其他系统或设备的开关量信号，可以做报警联动；如果有AUDIO接口，意为着设备可以进行音频的采集。USB接口现在也成了DVR和NVR设备的标配了，可以接USB鼠标进行控制，直接操作设备。各种监控设备的接线图如下。

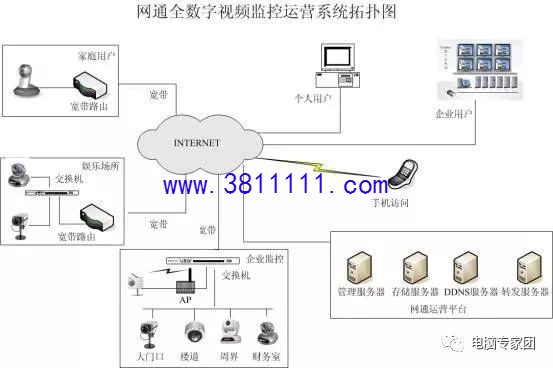

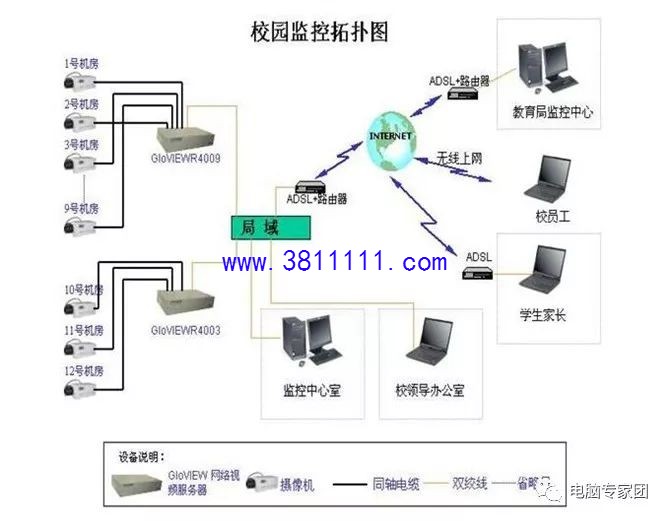

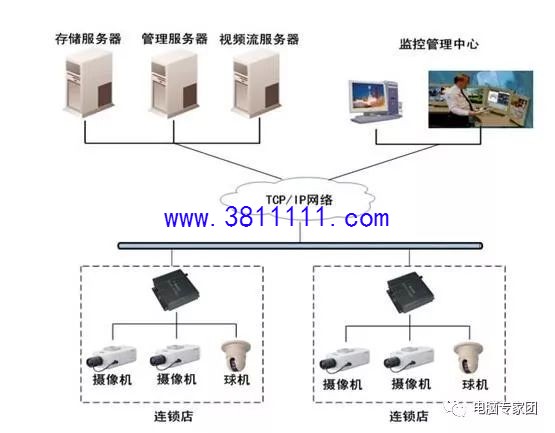

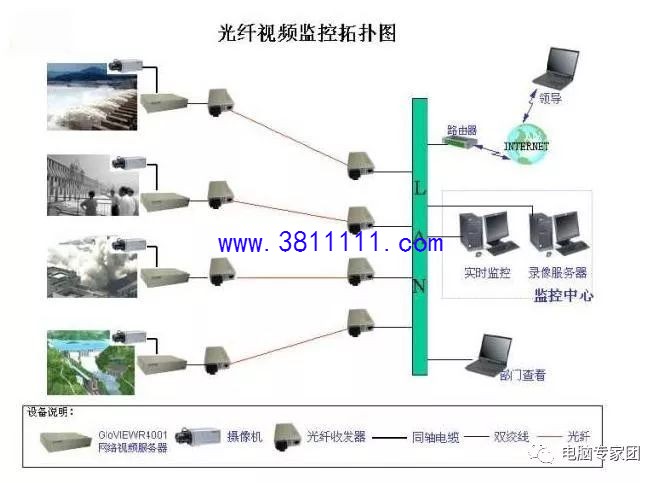

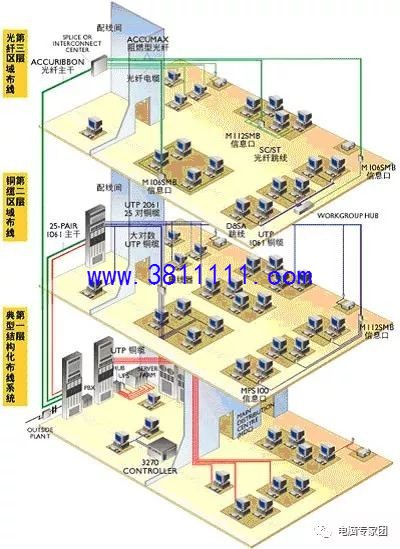

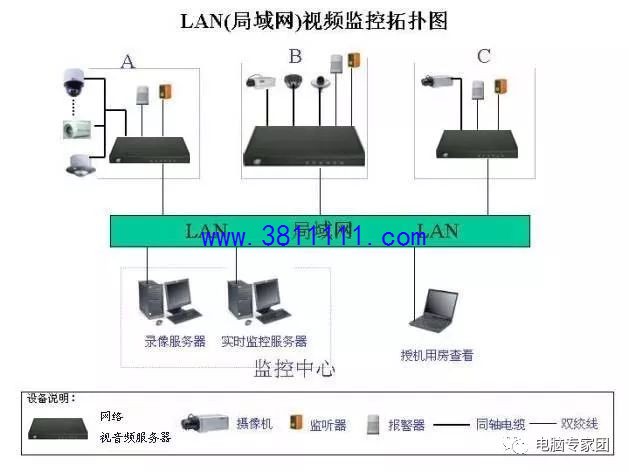

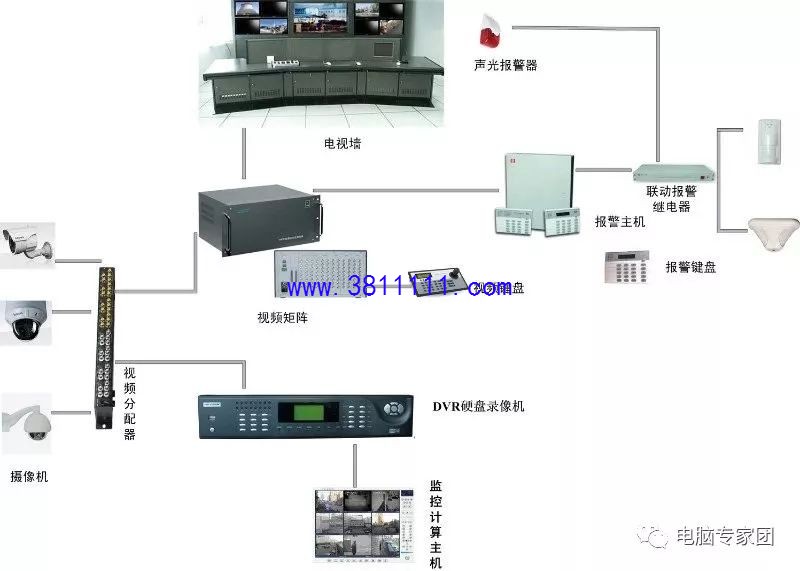

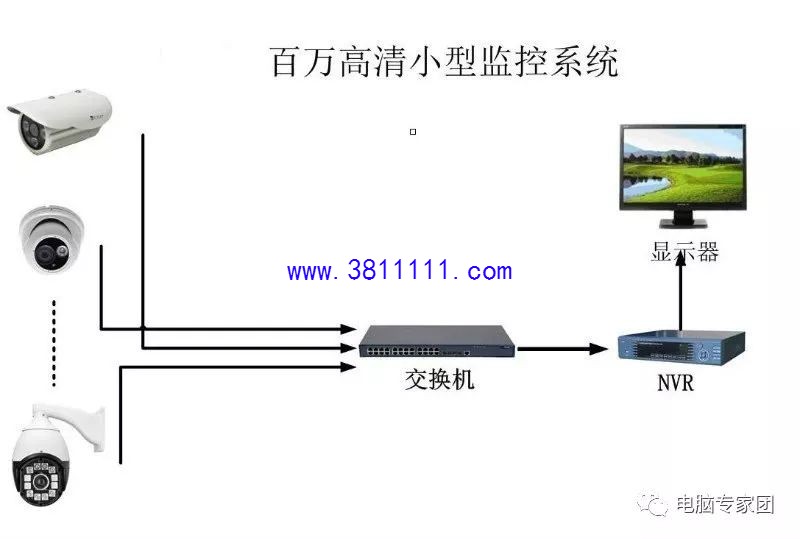

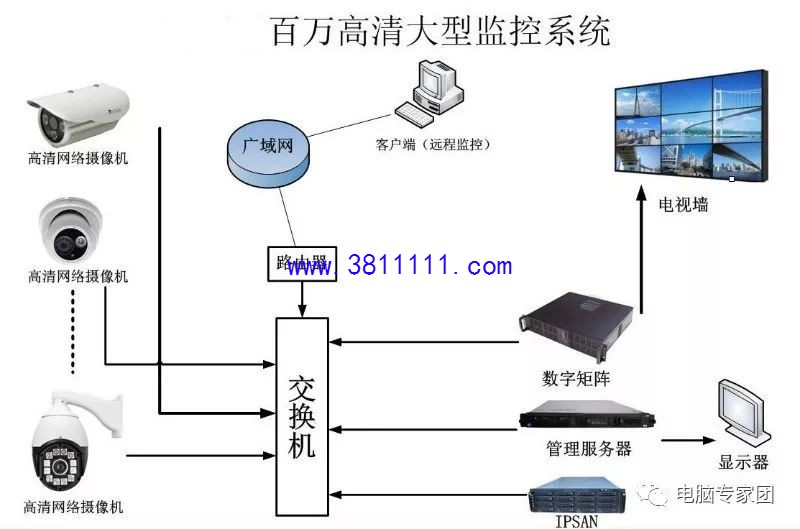

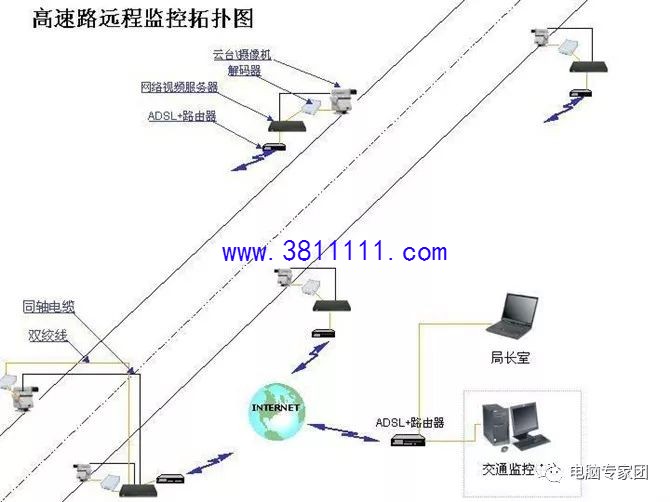

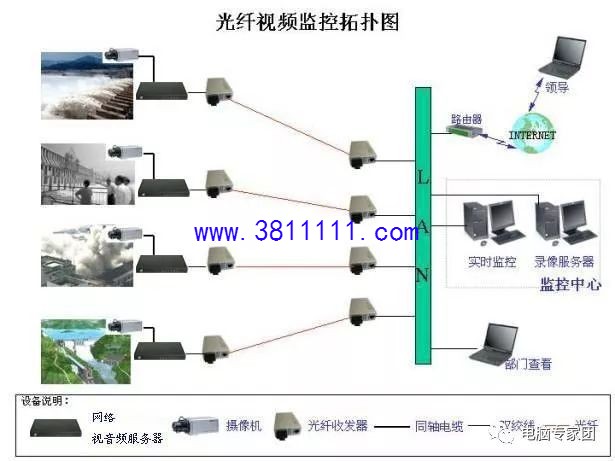

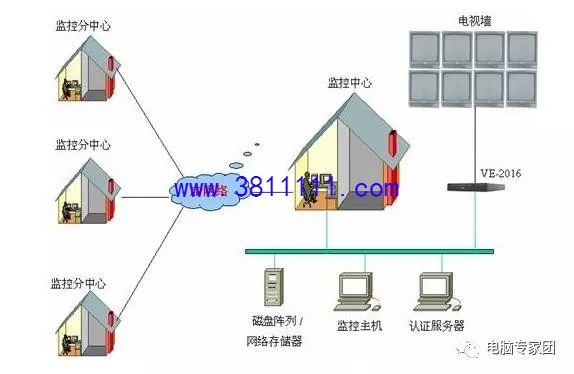

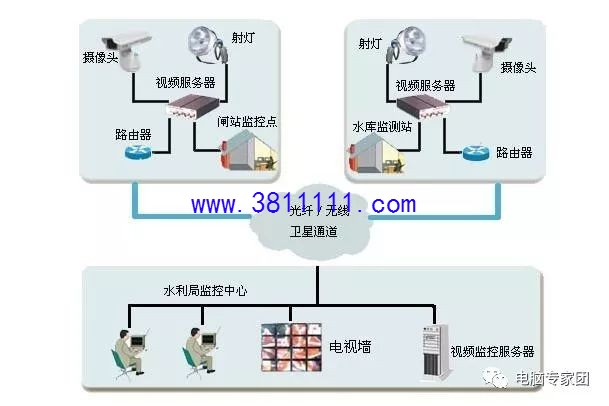

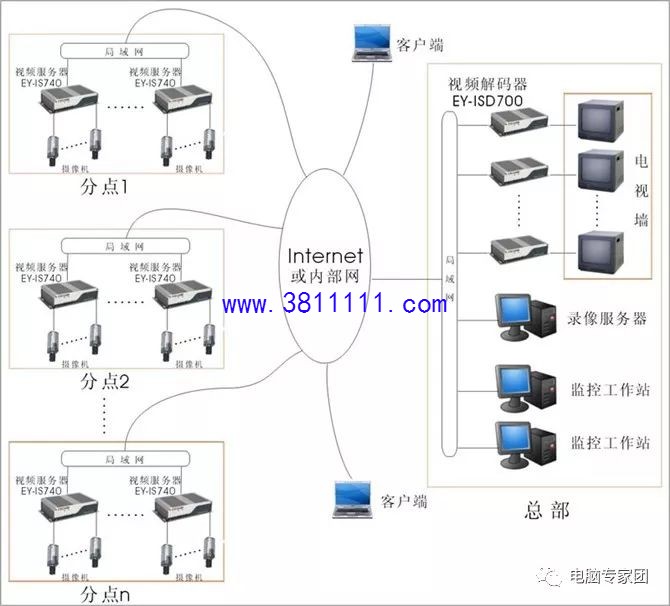

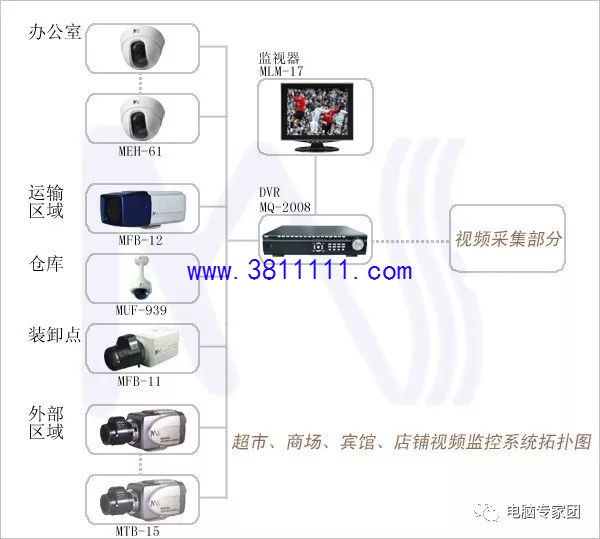

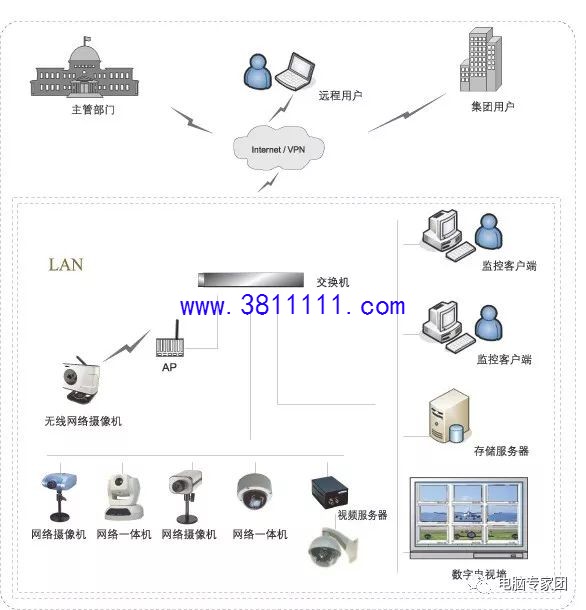

看懂摄像机、DVR、NVR设备图，下面是为大家整理的监控系统拓扑图。
