原来制冷系统关键辅助设备还可以这么讲！

作用：调节和稳定制冷剂的循环量并储存液态制冷剂。

结构：钢板卷板焊接而成。

种类：按用途和承受工作压力不同可分为：高压储液器和低压储液器 。

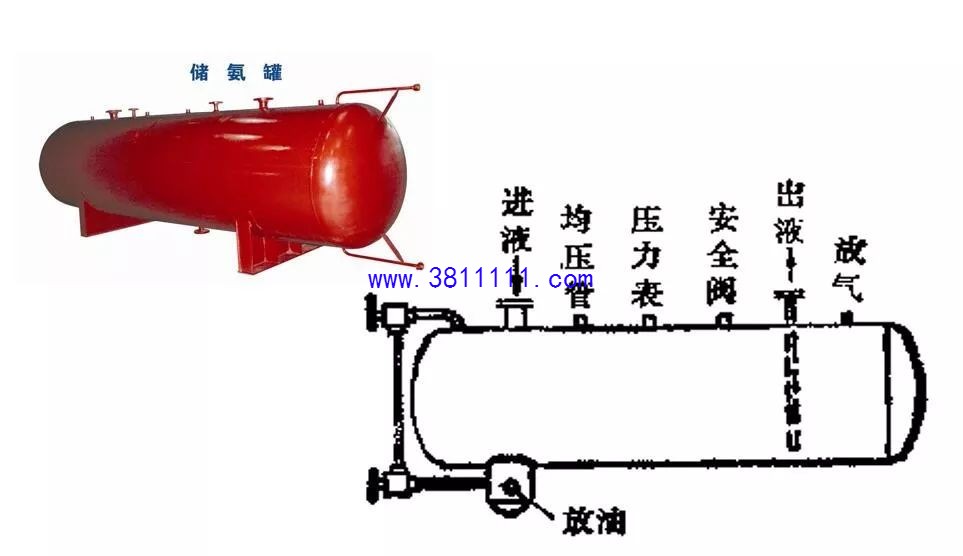

1、高压储液器

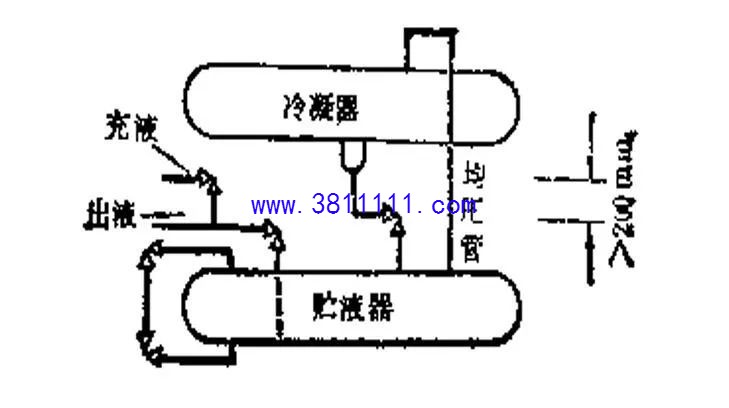

放置在冷凝器下面，储存由冷凝器所导出的高压氨液，并保证供应和调节氨液循环量。

高压储液器的容量一般应能容纳系统中的全部充液量，为了防止温度变化时因热膨胀造成危险，储液器的储存量不应超过本身容积的80％。

2、低压储液器

• 收集压缩机总回汽管路上氨液分离器所分离出来的低压氨液。装在压缩机总回汽管上的氨液分离器下部。仅在大型氨制冷装置中使用。按其作用不同分为两种：

排液筒:当检修有关设备或者冷库及低温室的冷却盘管或冷风机融霜时，用来储存从中排出的制冷剂液体。

循环储液筒：循环式蒸发器采用氨泵供液时，用于储存循环的低压制冷剂液体，故又称循环储液筒。

• 低压储液器的构造与高压储液器基本相同。

作用：

① 分离低压蒸汽中的液滴，防止制冷压缩机湿冲程；

② 防止制冷剂蒸汽进入蒸发器中，提高蒸发器的传热效果。

位置：设置在蒸发器与压缩机回汽管之间。

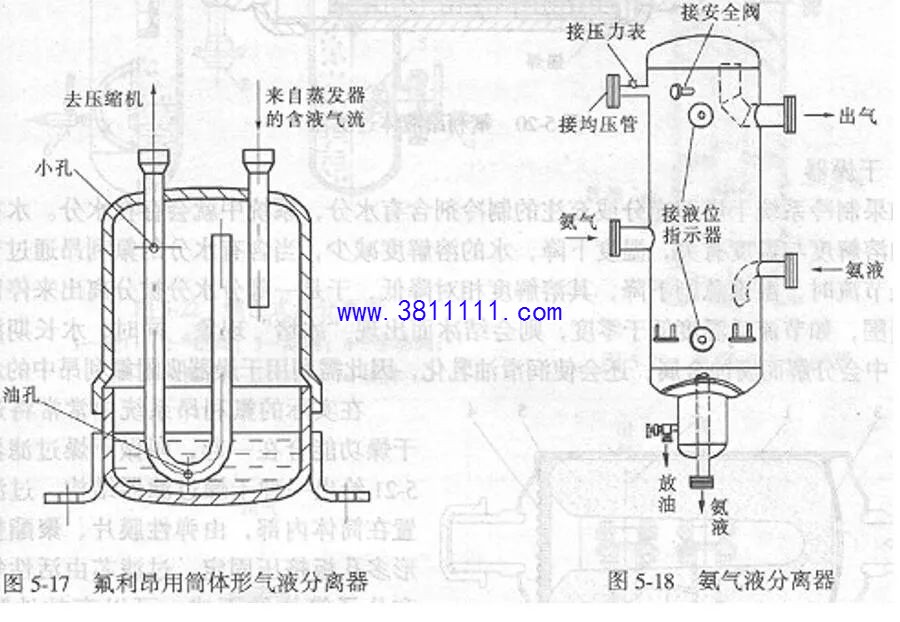

构造： 小型氟里昂制冷系统所采用的气液分离器有管道型和筒体型两种;大中型氨系统中气液分离器有立式和卧式两种。

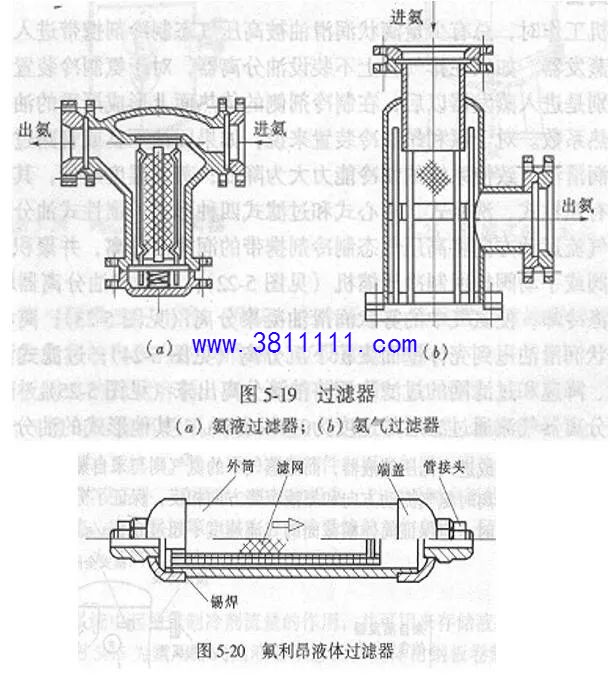

1、过滤器

作用：过滤器用于清除制冷剂中的机械杂质，如金属屑、焊渣、氧化皮等。

它分气体过滤器和液体过滤器两种。气体过滤器装在压缩机的吸气管路上或压缩机的吸气腔，以防止机械杂质进入压缩机气缸；液体过滤器一般装在调节阀或自动控制阀前的液体管路上，以防止污物堵塞或损坏阀件。

过滤器的原理很简单，就是用金属丝网阻挡污物。

 氨：网孔为0.4 mm的钢丝网，2～3层；

 氟利昂：网孔0.1～0.2 mm的铜丝网。（汽：0.2mm，液：0.1 mm）。

 流速：气态制冷剂通过滤网的速度为1～1.5 m/s，液态0.1 m/s。

2、干燥器

氟里昂系统中有水的危害：

①当系统在0℃ 以下运行时，会在膨胀阀处结冰，堵塞管道，即发生“冰塞”。

②系统中制冷剂含水量过多，会引起制冷剂分解，金属腐蚀，并产生污垢和使润滑油乳化等。

• 氟里昂制冷系统须加设干燥器；氨制冷系统不需要。

• 一般用硅胶作为干燥剂（R134a用沸石除外）近年来也有使用分子筛作干燥剂的。

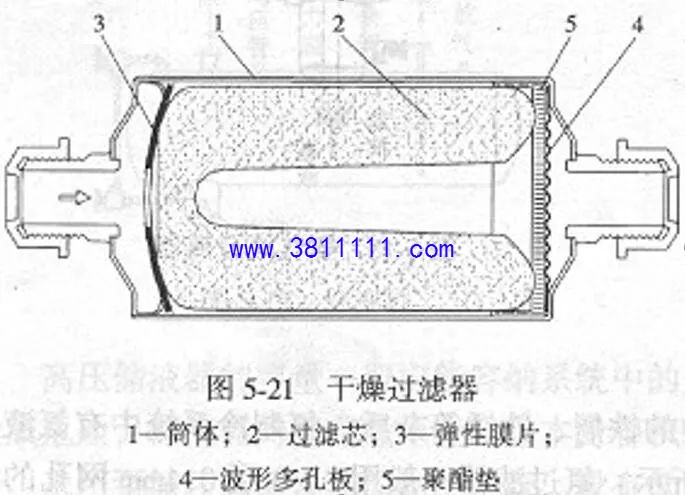

• 在实际的氟里昂系统中常常将过滤和干燥功能结合在一起，称为干燥过滤器。

• 干燥器使用一段时间后，干燥剂含水量增加，吸附水分的能力降低，需将干燥器取下，将干燥剂加热再生后继续使用。
