168个开关电源专业术语！总有你不知道的

2019-8-21 14:21| 发布者: 南召修电视| 查看: 116| 评论: 0

摘要: 这些定义应被认为是有关于开关电源的 ,并不一定等同的适用于其它技术领域.考虑到在其它出版物(标准,词典,制造商数据手册 ,技术笔记,手册)已经同时给出了定义,下列的术语仅代表作者本人的观点,并可能与使用本文档的 ...

这些定义应被认为是有关于开关电源的 ,并不一定等同的适用于其它技术领域.

考虑到在其它出版物(标准,词典,制造商数据手册 ,技术笔记,手册)已经同时给出了定义,

下列的术语仅代表作者本人的观点,并可能与使用本文档的特定用户有轻微的差别.

绝对额定最大值,元件：

如果超过将导致永久性的器件损坏的规定值. 这不是连续额定值,并不表示适当的操作.

Ae, 有效区域：

对于给定几何尺寸的磁芯,是指具有同样磁性的同种原料的圆柱形磁芯的横截面积.

周围温度Ambient Temperature (1)：

目标温度和SMPS周围静止空气的温度,在距离电源最小为4" (100mm)处测得.

周围温度Ambient Temperature (2)：

根据MIL-STD-810E: 除了必要的支撑点,测试单元应完全出于空气的包围中.周围空气的温度梯度应为测量温度的2℃之内且不超过1℃每米.

安培匝数Ampere Turns (NI)：

流过线圈的电流与线圈匝数的乘积.

ATP：

验收测试步骤(Acceptance Test Procedure).

BABT：

英国无线电通讯认证部(The British Approvals Board for Telecommunications).对英国市场上的无线电通讯设备进行认证的肚里组织.BABT对测试实验室进行认证和授权.

行为模型(Behavioral Model)：

用数学关系表达的电路模块的模型.是最高的仿真层次.

BJT：

双极结晶体管(Bipolar Junction Transistor.).

BOM：

物料清单(Bill of Material).

升压式(Boost)：

一种基本的开关电源结构,在开关导通时能量存储到电感中,在开关断开时能量转移到输出端.它把不规则的输入电压转换成比输入电压更高的规则的输出电压.

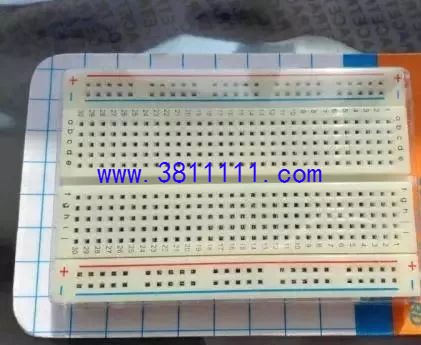

面包板(Breadboard)：

电路的首次物理实现.它可能是不完整的,甚至与最终的产品的外观完全不一致.

BS：

英国标准(British Standard).

BSI：

英国标准协会(British Standards Institution (United Kingdom)). 一个制定产品兼容性标准的协会.

降压式(Buck)：

一种基本的开关电源结构,串联的开关将输入电压变成脉冲,并把脉冲加到一个LC虑波器上.降压式调整器会产生比输入电压低的电压输出.

升降压式(Buck-Boost)：

参见返驰式.

烧机(Burn-In)：

一种将开关电源运行一段时间的步骤,目的是减少其短时间内损坏率,并通过老化使开关电源稳定.在此期间可能包括温度循环和功率循环.

C1, 磁芯常数(Core Constant)：

同一个截面面积划分的各部分电路的磁路长度的总和.

CENELEC：

欧洲电气技术标准委员会(Comite pour Europeen de Normalisation Electronic (European Committee for Electrotechnical Standardization)). 包括17个欧洲国家组成的制定欧共体标准的组织.

CE标志：

表明完全兼容于所有的欧盟标准.

CFM：

立方英尺每分钟.

CISPR：

国际射电干扰专业委员会(Committee International Special des Perturbations Radioelectriques).

公共(Common)：

超过两个电路以上的共用的通路.也称为反射.不能用于定义接地端.

恒电流(Constant Current)：

一种输出电流根据输出负载变化而调整的工作模式.

常电压(Constant Voltage)：

一种输出电压根据输出负载变化而调整的工作模式.

对流(Convection)：

一种传热方式,发生在固体表面于周围静止空气的交界处.

自然对流(Convection, Natural)：

当热的表面被冷的自然流动的空气包围时.

强制对流(Convection, Forced)：

由风扇或其它机械方式产生的气流顺着热表面流动或流过热表面周围时.

变换器(直流/直流)Converter (DC/DC)：

一种把直流输入电压转换为不同的直流输出电压的开关电源.

交叉调整率(Cross Regulation)：

在多输出电源中指由于一个输出负载的改变而引起的另外一个输出电压改变的百分比.

短路器(Crowbar)：

一种过压保护电路,放置在检测到过压的两点之间的接近短路的电路.

CSA：

加拿大标准联合会(Canadian Standards Association).为加拿大市场制定标准和执行安全测试的独立组织.

CSA 22.2 No. 950：

参见UL1950.

Cuk：

一种来自升降压式的开关电源结构,它可以产生非常低的输出纹波.

居里温度(Curie Temperature)：

指一个转变温度,铁磁体高于磁温度时变为反磁性体.
