空调按键电路故障分析

 在变频空调在哪里会有按键电路？第一在显示板中的功能按键，第二在主板上自动开关，主要的目的是传递用户的指令，实现信息交互的目的。那么，它工作原理是怎么样的呢？常见售后故障时什么？本文就是通过对电路的分析，希望能给大家在售后维修中带来一些帮助。

一、电路原理

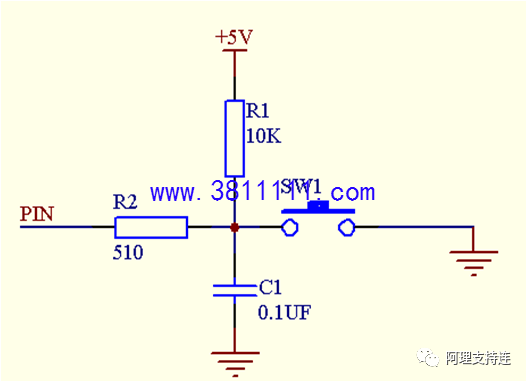

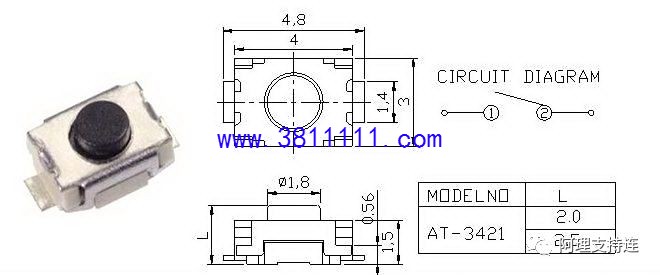

       如上图所示，当按键处于断开时，电路无接通回路，单片机就处于高电平状态；当按键按下接通时，5v直流电经过R1与电源地接通，形成回路此时PIN口呈现低电平状态。这样，微电脑就可以接收用户的按键信息。有些使用了薄膜按键，上下两张薄膜，涂有导电橡胶电路，中间有个薄膜，带孔，用于隔离两张带有导电橡胶的薄膜。按键在孔的位置，按下按键的时候，两张带导电橡胶的薄膜透过中间的圆孔，接通电路，通过芯片编码输出。

二、常见故障

案例一

故障现象：一台壁挂式空调在使用了一段时间后出现自动重启现象。

原因分析：自动复位有三种情况，第一是第一过低；第二有电磁干扰；第三复位按键电路故障。

故障排查：检查供电电源，没有发现异常；检查周围没有发现电磁干扰源。当检查自动开关后发现，处于接头状态，该开关主要接通了单片机的复位电路接在一起，经过进一步分析发现该开关出现银离子迁移现象。

案例二

故障现象：一台2匹柜机，出现了按键失灵故障。

原因分析：通用检查发现，按键失灵了但是显示是正常，所以供电应无异常，进一步检查发现按键腐蚀断裂。

故障排查：更换按键

三、附加知识点

1、厂家为了避免加速电迁移的产生，会把自动按键的有效时间定为上电后5分钟，之后按键就会失效。

2、售后维修可根据现象来判断是哪一类问题，例如复位现象是自动按键，功能异常时显示板按键。

3、有些按键出现有污垢，可以用酒精清洗来处理，或是有异物也可清理。
