空调电源滤波电路

 空调主板上面配电源滤波电路，这是个双向滤波网络，一方面，可以阻止电网中的谐波进入空调电气系统中，避免影响空调的正常工作；另一方面，空调，尤其是变频空调在工作过程中，会产生高频谐波，这些谐波会注入电网，从而影响家中其它电器的正常工作。变频机中内外机主板都有该电路，在售后中这个电路出现问题会有什么故障?

一、内机主板滤波原理

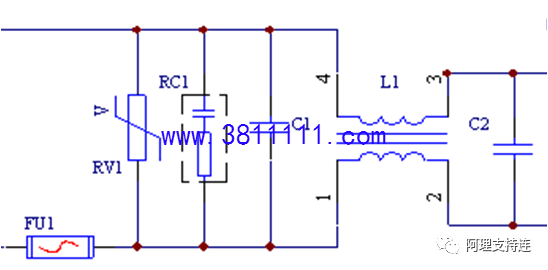

       如下图所示，这电路是空调内机主板常见滤波电路（不同机型略有不同），FU1是保险管，主要是保护电路过载短路起熔断作用；RV是压敏电阻，起雷击浪涌保护；RC是阻容滤波，主要是起滤波作用；C1是滤波电容，L是电感，C2电容滤波电容，形成了一个π型滤波器。

二、内机主板滤波实物及售后常见问题

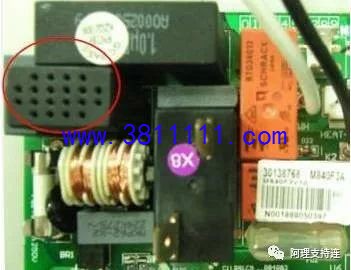

         通常测量该电路各器件的好坏来判别其是否存在异常。下图中圈圈中的是压敏电阻，也是常见易损件之一，它正常是开路状态，如果出现故障就呈现短路状态，这时候会出现烧保险或跳闸故障。另外一种就是滤波器后及不通电，有可能是滤波电感过流烧断。

三、室外机主板电源滤波电路

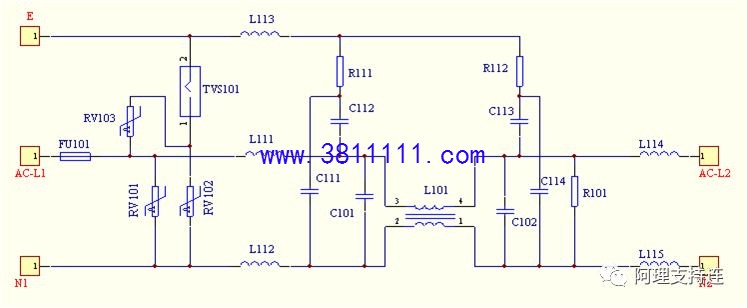

       如下图所示，这电路是空调外机主板常见滤波电路（不同机型略有不同），FU1是保险管，主要是保护电路过载短路起熔断作用；RV是压敏电阻（共有三个），起雷击浪涌保护；RC是阻容滤波，主要是起滤波作用；C是滤波电容，L101是共模电感，形成了一个π型滤波电路（L114\115是差模电感），有些机型可能2-3个这样滤波电路（称为2或3级滤波）。与内机主要的不同有TVS气体放电管，与压敏组成了舜态抑制器件。另外，零火线分对地有Y电容，主要抑制一些共模干扰。

四、外机主板滤波实物及售后常见问题

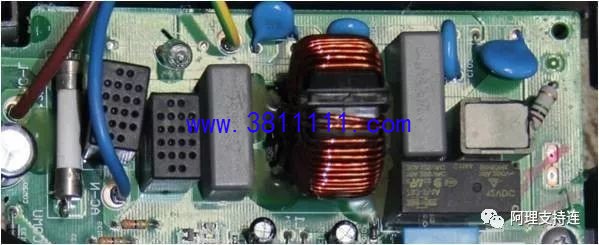

       下图是常见外机板的实物图，售后故障与内机基本相同。另外要注意的是，外机主板有Y电容与放电管，如果这两种器件失效了，会出现漏电跳闸问题，因为它们都是对地连接的，老化会增加泄露电流。

五、总结

       电源滤波器是由电容、电感和电阻组成的滤波电路，又名“电源EMI滤波器”，或是“EMI电源滤波器”，一种无源双向网络，阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗适配越大，对电磁干扰的衰减就越有效。滤波器可以对电源线中特定频率的频点或该频点以外的频率进行有效滤除，得到一个特定频率的电源信号，或消除一个特定频率后的电源信号。了解这些对我们售后空调维修有一定的帮助，可以做扳级的维修。
