几款电热式小家电的原理与检修

1．万家乐消毒柜

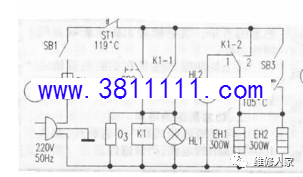

 电路如图1所示。闭合电源开关SB1，轻触自复位消毒启动开关SB2，市电经保险丝FU、SB1、消毒温控器ST1常闭触点，SB2加至交流继电器K1使其吸合，K1-1闭合并自保；另一组触点K1-2由常闭的“1”位转向常开的“2”位，加热器EH1、EH2及臭氧发生器O3均得电工作，同时加热指示灯HL1发光。当柜内温度升至119℃时，ST1触点自动断开，K1失电释放，K1—1恢复常开状态，K1—2恢复常闭的“1”位，HL1熄灭，O3停止工作，EH1、EH2失电停止加热，结束一次消毒过程。
如果需要较长时间的保温消毒，可不按动SB2，而闭合保温消毒开关SB3，市电便经FU、SB1、ST1、SB3、保温温控器ST2常闭触点，加至EH1、EH2两端开始加热，同时保温指示灯HL2经K1-2常闭触点“1”获电发光。由于ST2比ST2的控制温度低，故在保温消毒过程中ST1的触点不会断开，只有ST2起控温作用：当温度升至105℃以上时。ST2触点断开，停止加热；当温度降至105℃以下时，ST2触点自动复位闭合，又开始加热，如此反复，保持柜内温度在105℃左右。要停止保温消毒，只需断开SB3便可。
其常见故障及原因为：

(1)高温消毒时加热器不工作：若HL1也不亮，一般为FU熔断，电源插头及SB1、ST1、SB2、K1-1、K1-2触点接触不良，若HL1指示正常，则为K1线圈开路；

(2)高温消毒时加热不停：ST1触点粘结；

(3)保温消毒时不加热：FU熔断，SB1、ST1、SB3、ST2触点接触不良；

(4)保温消毒时加热不停：ST2或ST1触点粘结；

(5)O3不工作：O3损坏；

(6)HL1或HL2不亮：HL1或HL2损坏，K1-2常闭“1”位接触不良(对HL2而言)。

 2．自动电开水器

电路如图2。插上电源插头，电源指示灯HL1亮。市电经保险丝FU，温控器ST常闭触点加至交流继电器K1两端，K1吸合后其两组常开触点K1-1、K1-2闭合，加热器EH得电开始加热，HL2发光作加热指示。当水温上升至96℃以上时，ST触点自动断开，K1失电释放，K1-1、K1-2恢复常开状态，EH断电停止加热，HL2熄灭。当续入冷水或水温降至96℃以下时，ST触点又自动复位闭合，K1随之吸台，EH得电又开始加热，HL2发光。如此反反复复工作，保持水温在96℃左右。
其常见故障及原因为：

(1)EH不加热：若HL1不亮，为电源插头接触不良或FU熔断；若HL2不亮，为K1-1、K1—2、ST触点接触不良或K1线圈开路；若HL2亮，则为EH烧断开路；

(2)EH加热不停：ST或K1-1、K1—2触点粘结。

 3．自动电饭锅

电路如图3。插上电源插头，市电经保险丝FU，温控器ST常闭触点，加至主加热器EH1两端开始加热，同时加热指示氖灯HL1燃亮。此时ST将辅加热器EH2及R2、HL2支路短接，使其停止工作，HL2熄灭。当温度上升至96℃时，ST触点自动断开，EH1停止工作，保温指示氖灯HL2燃亮，EH2得电进行保温加热。由于EH1功率较大，其阻值比EH2小得多，与EH2分压后其两端电压甚低，故此时EHl不发热，只相当于一只普通低值电阻，一方面使R1、HL1支路近似短路，HL1熄灭；另一方面为EH2及R2、HL2支路提供工作电流。当温度下降至96℃以下时，ST触点又自动复位闭台，EH1又开始加热。如此循环工作，保持锅内温度在96℃左右。
其常见故障及原因为：

(1)EH1不加热：若HL1不亮，为FU熔断，电源插头或ST触点接触不良；若HL1亮，则为EH1烧断开路；

(2)EH1加热不停；ST触点粘结，此时HL2不亮，EH2也不工作；

(3)HL1或HL2不亮：R1、HL1  或R2、H12损坏或开路。
