       昨天给大家介绍了方形柜机的结构，大家还有印象？那么，圆形柜机的机构又是怎么样的？主要由: 底盘、顶盖、蒸发器部件、电器盒部件、挡风板、出风面板、进风面板、离心风叶等组成。本文就是通过对外机的基本机构与特殊差异说明，希望能给大家在售后维修中带来一些帮助。

一、圆形机内机的结构

       无论是多大空调，圆形柜机主体结构基本相同。主要差异在于，面板有些是有动力机构的，风道设计、外观装饰等差异。

二、拆机步骤简述

        圆形柜机拆装的原则：从外到里，从上到下，就像人的衣服一样从外往里面脱。

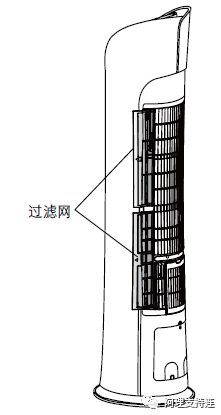

1、拆过滤网：扣住过滤网扣手往外拉，即可取出过滤网。注意有一些机型需要按清洗功能，过滤网自动旋转到前面，具体请参考说明书。

2、拆后壳：拆卸去固定后壳的 1 个螺钉，按住后壳往后拉，即可拆出。

3、拆空气净化装置：用手将室内机背面的 PM2 . 5 净化装置按箭头方向拆下PM2 . 5 净化装置。

4、这一步为笔误，这步骤跳过部件。

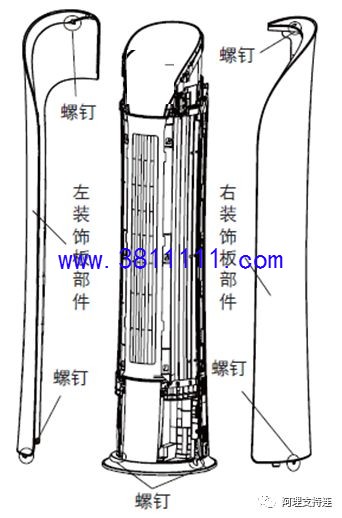

5、拆左、右装饰板部件：关机状态下，左右装饰底板部件各有2 个螺钉固定， 分别位于上部和下部，卸掉螺钉后，向上提左、右装饰板部件即可拿下。

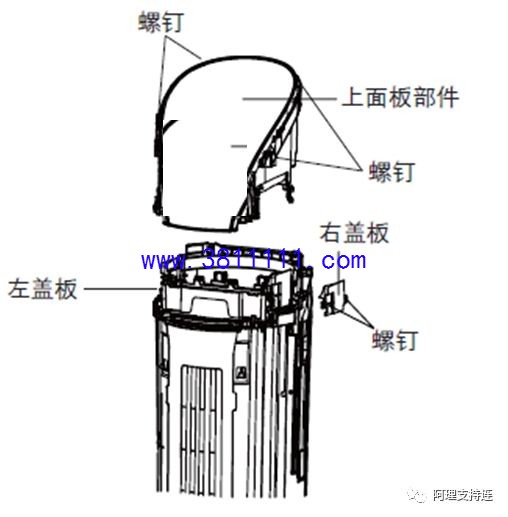

6、拆面板部件：⑴ . 首先卸掉左盖板、右盖板4 个螺钉后卸下左盖板、右盖板；⑵ . 拔掉导电软线（共涉及6 个端子，左边3 个、右边3 个），⑶ . 再卸下上面板部件4 个固定螺钉后即可拆下上面板部件 。

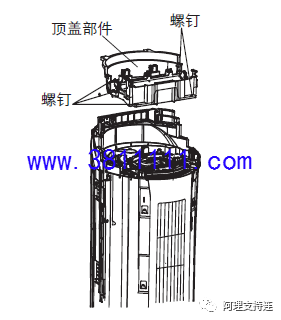

7、拆顶盖部件：卸下5 个固定螺钉，拔掉7 个接线端子，即可拆下顶盖部件。

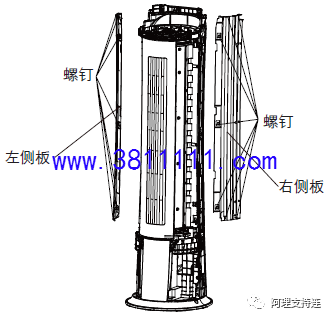

8、拆左右侧板：左右侧板各有7 个螺钉固定，卸下后即可单独抽出左右侧板。

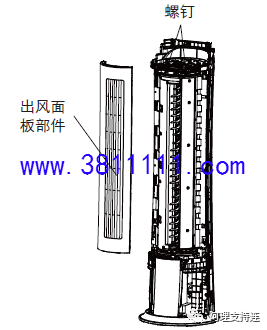

9、拆出风面板部件：卸下出风面板部件顶部2 个螺钉后，斜向上拉即可取出出风面板部件。

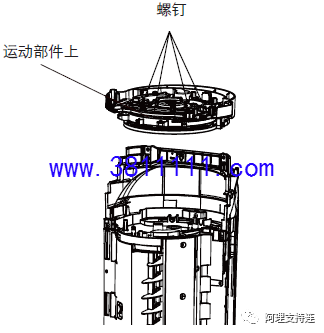

10、拆运动部件上：卸下4 个固定螺钉后，即可取出运动部件上。

11、拆小门板组件：卸下左右两侧2 个固定螺钉后前拉即可取出小门板组件。

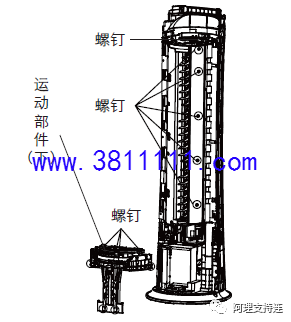

12、拆运动部件（下）：⑴ . 拆下连接板上的5 个螺钉，取下过线夹上的1 个螺钉，抽出电机及微动开关的两根软线；⑵ . 拆下运动部件上的4 个螺钉，拔下排水管，即可拆运动部件（下）。

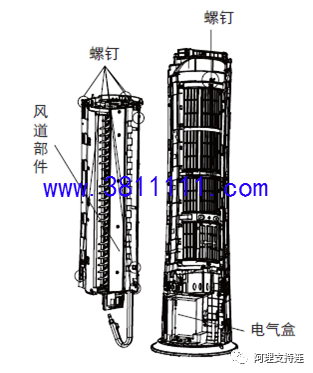

13、拆风道部件：⑴ . 拆下电气盒盖上的2 个螺钉，即可打开电气盒盖， 拆下两个接地螺钉；⑵ . 拔下六个接线端子；⑶ . 拆下风道部件上的7 颗螺钉，向上提，然后再往上拉，即可拆下风道部件。

拆装视频链接地址：
