空调PG电机驱动电路故障分析

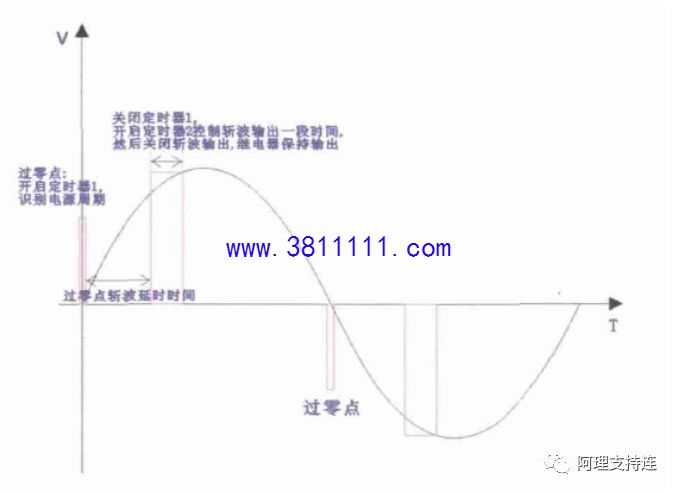

       目前，有部分空调风机是用了PG电机控制，应用电容器具有电流超前90°的相移特性，当电源接通时，流入辅助线圈（启动绕组）的电流相位比流入主线圈（主绕组）的电流相位超前90°，形成两相电流，促使定子磁场产生转动。PG电机的调速主要是采用脉宽调制PWM方式来控制开关器件的导通相位角及导通时间，从而实现PG电机的平稳调速。本文就是通过对电路原理及常见故障的深入剖析，希望能给大家在售后维修中带来一些帮助。

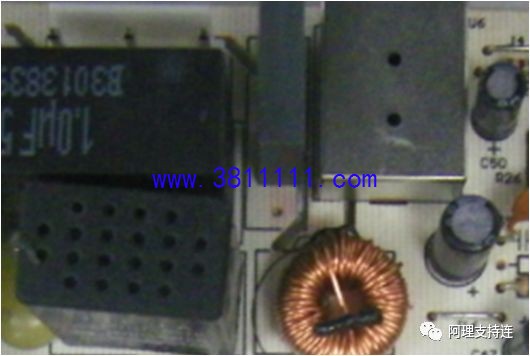

二、器件的作用

1、固态继电器：是一个可控硅器件，通过导通角的控制实现了电压的升降，售后出现过损坏的情况。

2、滤波电感：主要是其到一个电流抑制作用，输出更加稳定。

三、售后案例分析

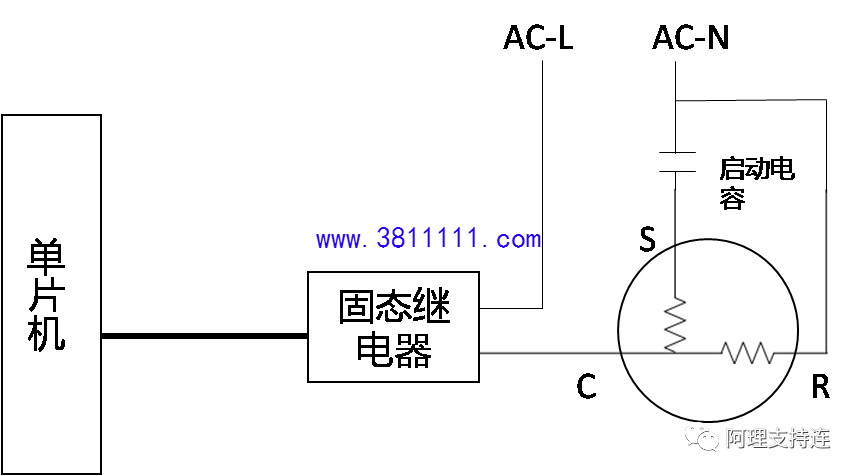

1、案例现象：一台分体挂机上电但未开机，风机就已经吹风出来，这是怎么回事？没开机风机不应该启动，是哪里出了问题？经过核实该空调使用的是PG调速电机，我们先来看看电机是怎么控制。

2、故障分析：

a.空调没有开机说明固态继电器不会收到单片机给的信号，应该是没有电压输出。我们用万用表测量一下，单片机没有PWM信号，说明给出误动作指令。

b.测量电机C端与N有电压输出，说明主板固态继电器损坏。

3、结论与反思： 更换主板后，试机正常。固态继电器类似于一个可控硅期间，如果器件击穿了交流220V直接给电机供电，电机不就直接启动了。
