天井机结构介绍

      在分体空调中天井也是我们常见的空调之一，特别在一些办公室、小型商铺、学校等场所常常见到其身影。那么，它的内机是中间进风，四周出风的设计非常的特别。本文就是通过结构介绍、拆装方法详细讲述天井机的构造，希望能给大家在售后过程中带来一些帮助。

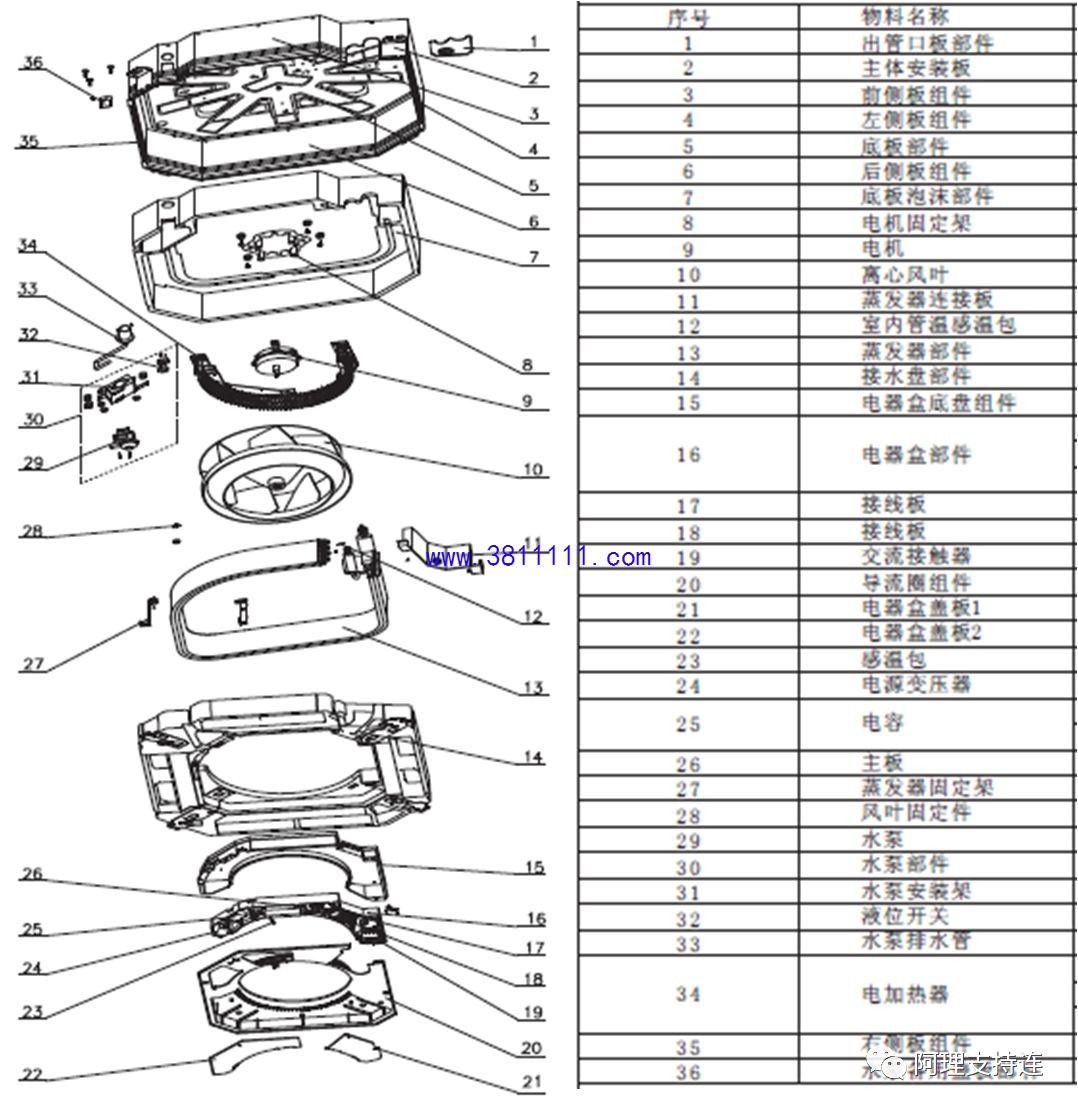

一、结构与零件名称

二、拆机步骤

1、拆面板格栅，用手将面板格栅上左、右卡扣向中间推，同时向上提，成45°后将面板格栅向后拉。

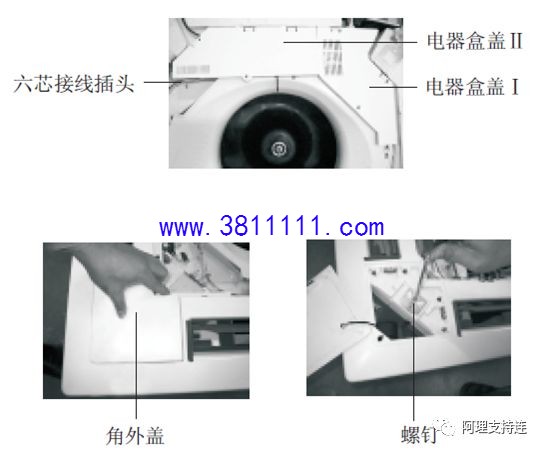

2、拆面板，松开导风电机线及限位开关线对插接头。拧开电器盒盖Ⅱ的螺钉，取下电器盒盖Ⅱ后拔掉六芯接线插头。然后取下四个角外盖，用螺丝刀把四个螺钉凝到位后，将面板逆时针旋转，再向上提即可拆下面板。

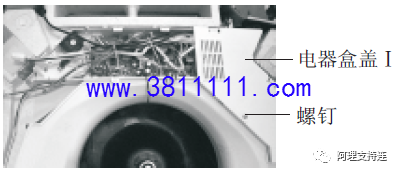

3、拆电器盒盖，拧开固定电器盒盖Ⅰ的螺钉，即可取下电器盒盖Ⅰ。

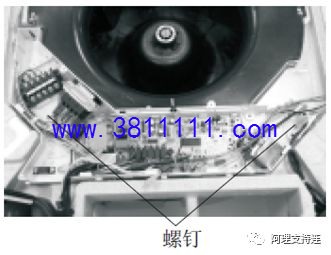

4、拆电器盒，拧开固定电器盒的2颗螺钉，拔下各个接线端子，向上提即可卸下电器盒。

5、拆导流圈，拧开固定导流圈的螺钉,逆时针即可取下

导流圈。

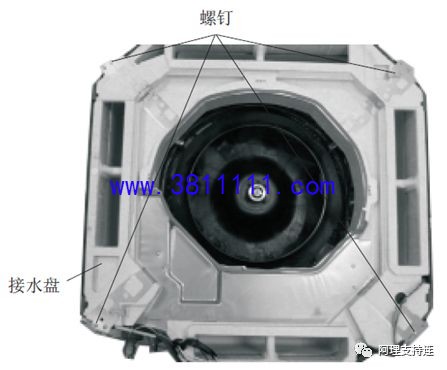

6、拆接水盘，拧开固定接水盘的螺钉向上提即可卸下

接水盘。

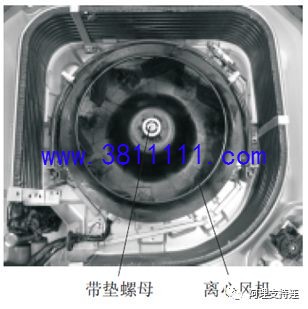

7、拆离心风叶，拆离心风叶的螺母，向上提即可取下离心风叶。

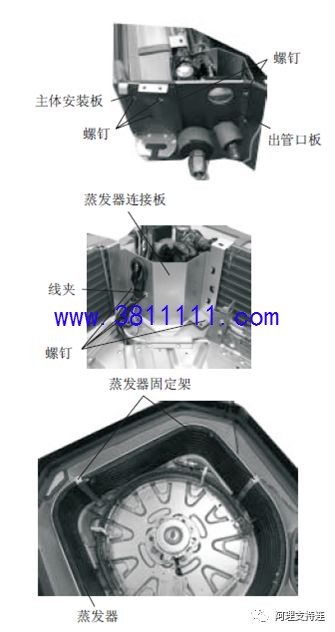

8、拆蒸发器，拧开固定主体安装板的螺钉，取下主体安装板。拧开固定出管口板的螺钉，略向下压使两边的卡扣拖出后，取下出管口板。拧开固定蒸发器连接板上的螺钉，卸下连接板上的线夹，拧开固定蒸发器连接板上的接地线，辅助电加热线。接地线从过线口穿出，然后拧开固定蒸发器固定架的螺钉，取下蒸发器固定架，向上提出蒸发器。（ 注：因蒸发器翅片比较锋利取下时请小心）

9、拆电机，拧开固定压线板的螺钉，卸下电机的螺栓，即可取下电机。

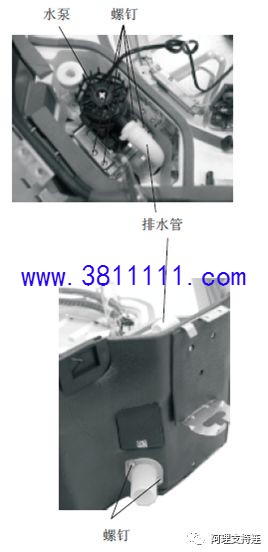

10、拆水泵、排水管，拧开固定水泵的4颗螺钉，拔下水泵排水管，即可将水泵及其安装架一起拿下。拧开固定水泵排水管的2颗螺钉，即可抽出排水管。
