空调安装要点之安全连线

       空调安装中，连接线是非常重要的工序，如果接错，轻则报故障，重则出现安全事故。本文就是通过安装基本要点，再分析常见问题，希望能给大家在售后过程中带来一些帮助。

一、内外机连接线安装要求

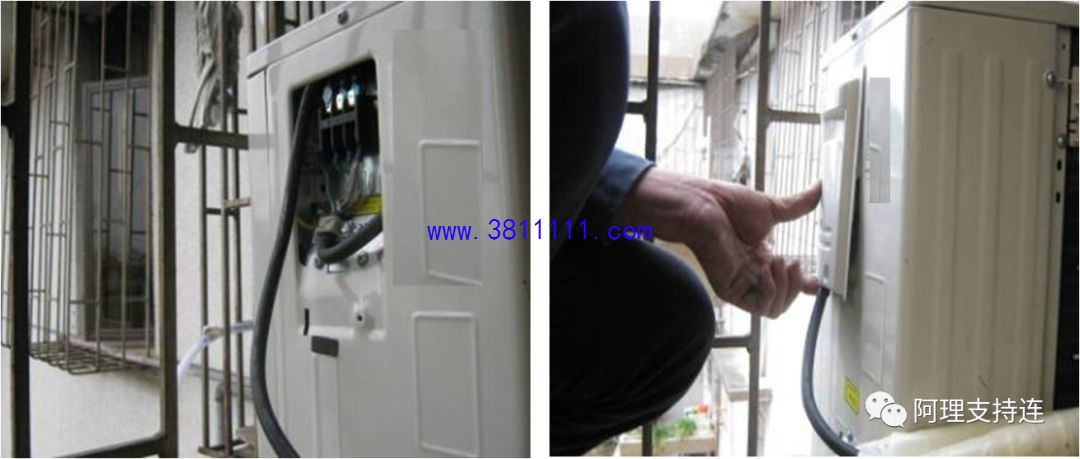

1、拆出外机提手，卸下电线固定夹的固定螺钉,拆下电线固定夹 。

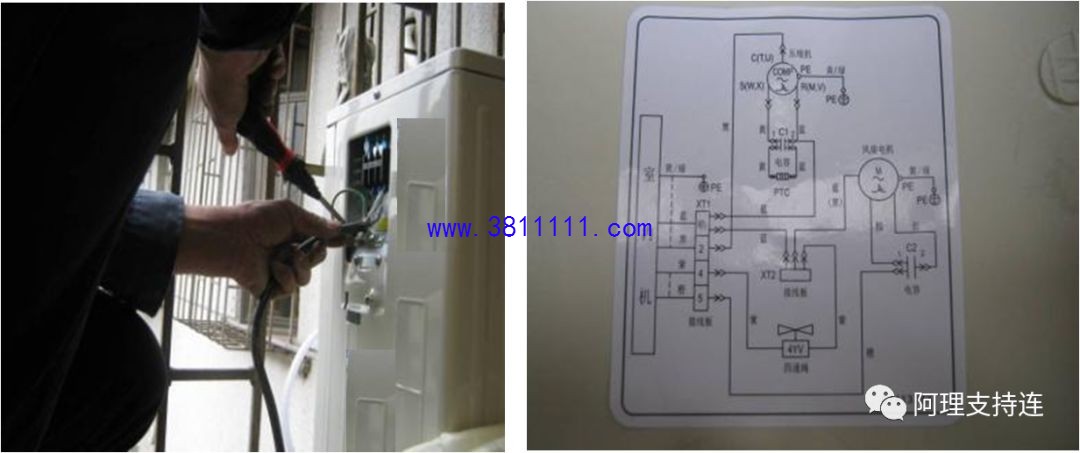

2、首先将导线压在压线夹下，再将导线在端子台上接好、压紧。

3、连线方法可以参考提手内侧或电器盒盖板上的接线图。

4、将导线整理好露出一段即可，多余的导线不能放入室外机，盖上 大 提手，拧紧螺丝。

二、电路图的识别

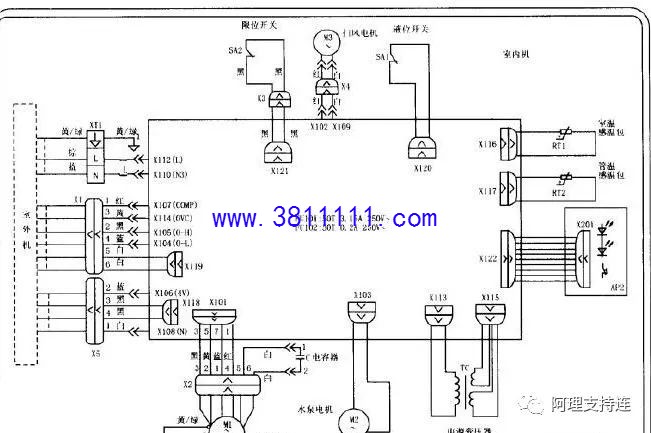

1、在安装时，需要我们接线都是内外机连接线，内部连线需要我们连接。如下图所示，内机到外机电源棕色、蓝色、黄绿色(代表是火线、零线、地线)。其他的都是用对接端子连接，有强电和弱点信号线。所有的连线都必须一一对应错不可。

三、常见接线错误

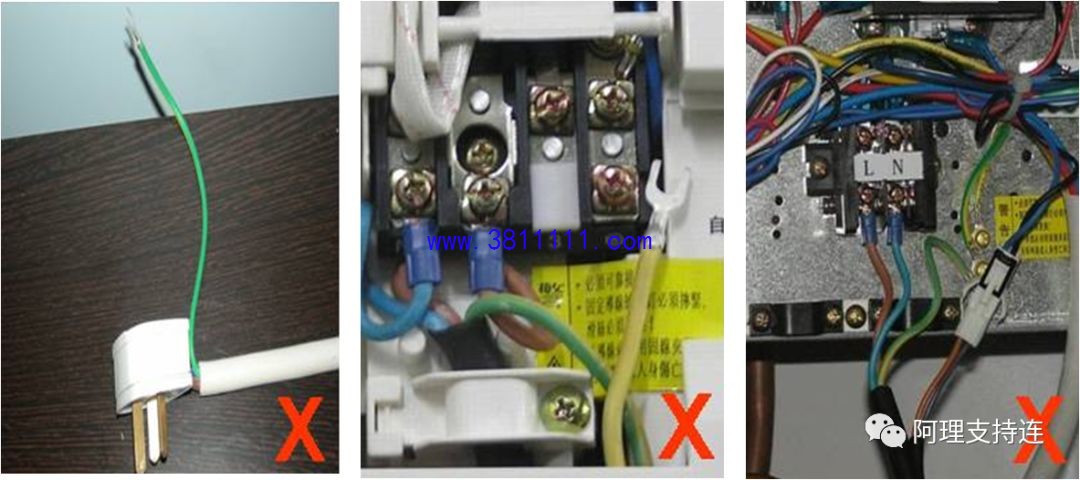

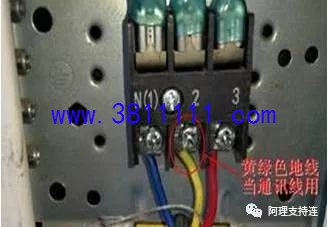

1、禁止剪断空调地线或不接地线。禁止弃用上下挡板、过线胶圈、压线卡等防护性配件。如果不接地线变频机会机壳带电，若电器出现漏电的时候会有触电的危险，威胁人身安全。

2、无地线，加长线时用非标电缆代替。非标线的材质，规格得不到保障，容易有起火的危险。
