空调零火线通信电路

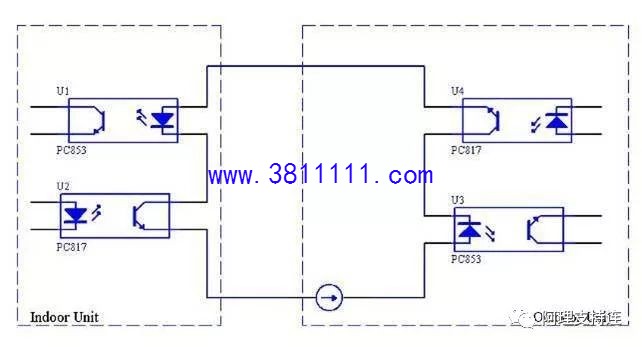

       目前，变频空调的通讯电路是室内机与室外机通讯的通道。电路的工作方式为半双工串行通讯。通讯过程外机为主机，内机为从机（下图为通信原理框图，部分老机型则相反）。本文就是通过对电路的分析，希望能给大家在售后维修中带来一些帮助。

一、电路原理

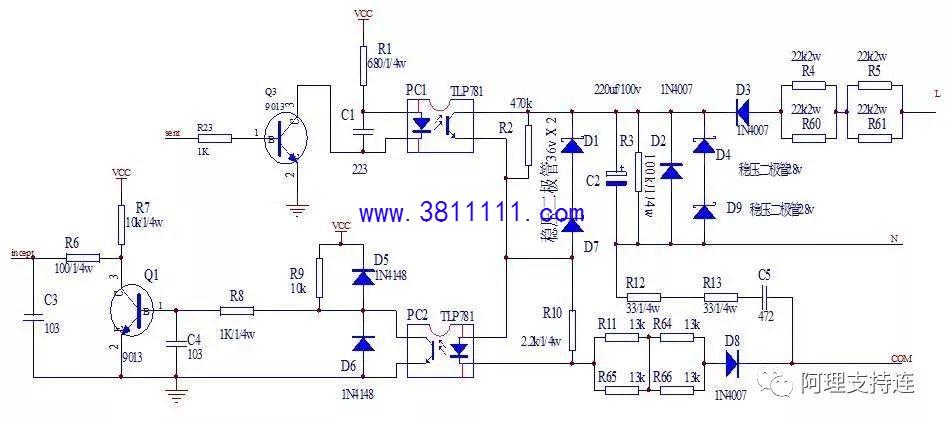

       如下图所示，AC220V经过电阻的降压，再经过二极管半波整流和稳压二极管稳压变成DC56V；电容、电阻进行直流滤波提供整机通讯用的电源。室内外机通讯经过联机线中的通讯线COM连接，再经二极管D8整流和稳压，为室外机提供环路电源。上电以后，内机处于接收状态，外机发通讯码到外机，经过四个光耦及外围器件的电平转换，发送到内机。信号线和零线之间的电压在DC0V～56V之间切换；内机在收到外机信号后再在给外机回复一个信息。

        室内外芯片分别有一个通讯输入、输出端口，对应发送、接收通讯光耦。当内机向外机发送信号时，外机发送光耦常导通，内机发送光耦按照通讯协议导通、关断，外机接受光耦输出侧得到相应高、低电平通讯信号；当外机向内机发送信号时，内机发送光耦常导通，外机发送光耦按照通讯协议导通、关断，内机接受光耦输出侧得到相应高、低电平通讯信号。

二、常见损坏的期间

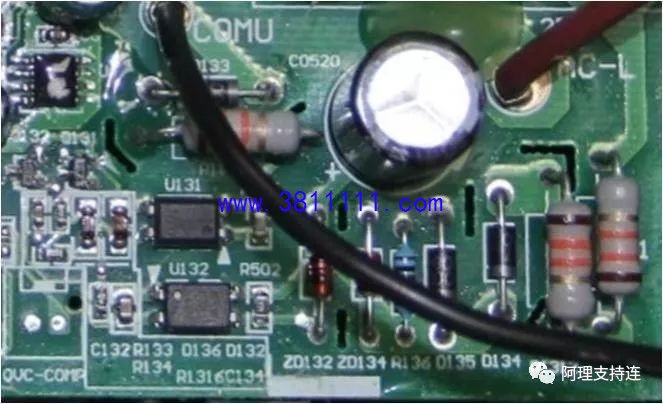

       整个环路都是靠光耦进行隔离转化弱电跳变信号，所以在实物中，一些器件需要大家认识，一旦出现故障就会显示E6通信故障。

1、光耦器件，如果该器件损坏就无法形成环路跳变信号，无法进行信息传输。

2、限流电阻，该电组损坏时无法获得环路电源。

3、稳压二级管、整流二极管损坏会造成通信环路电压异常。

三、附加知识点

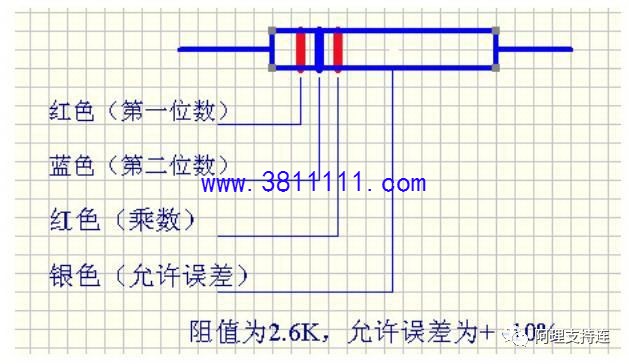

色标法看电阻的阻值，指用色环或色点表示其量值的大小。

色环的记忆口诀如下：

棕：1 红：2 橙：3 黄：4 绿：5 兰：6 紫：7 灰：8 白：9 黑：0 金：0.1 银：0.01

第1.2色环表示阻值的第一、第二位有效数字

第3色环表示两位数字再乘以10的n次方

第4位表示阻值表示阻值允许误差
