了解空调弱电电源电路

        空调电源弱电源主要把220V交流电变成24、12、5伏等直流电，作用是给电路提供能量，为控制系统保驾护航。常见有两种，分别是线性电源和开关电源电路。

1、线性电源的工作原理

        先将220V交流电变压成低压交流电，经过整流变成直流电，再滤波并稳压成需要的直流电，没有反馈信号的开环控制，转换效率偏低。

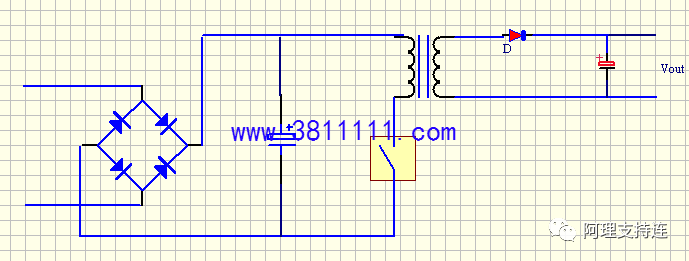

2、开关电源的工作原理

先把220V交流整流成300V的直流电，再通过高频开关变成高频脉动电压，通过高频变压变成低压，再整流滤波，有反馈信号的闭环控制，可根据负载大小调节出输，节能高效。

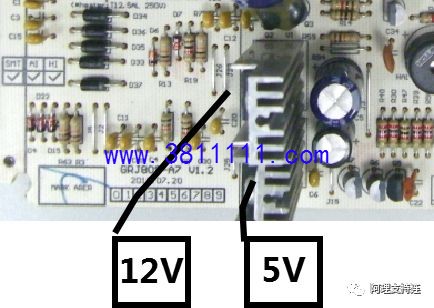

3、常用测试点

线性变压器，测试点主要是输出端口5V、12V等。

开关电源测试点主要是输出端口5V、12V、15V等。

4、常见空调售后故障

a.上电后无反应

b.出现E6通信故障

c.高频变压器电磁噪音

5、特点

       线性电源（Linear power supply）是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。要达到高精度的直流电压，必须经过稳压电路进行稳压。

     开关模式电源（Switch Mode Power Supply，简称SMPS），又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源（例如市电）或是直流电源，而输出多半是需要直流电源的设备
