如何用万用表解决E6问题

家用变频空调E6通讯故障是售后常见的故障之一，然而大部分维修人员没有测量仪器，采用替换的方法判断故障点，那么是否可以用万用表测量故障点？

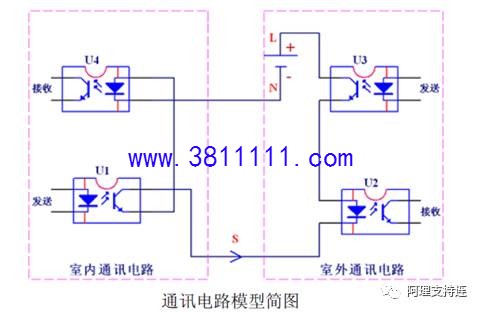

何为通讯故障？上电开机15S内，内机不能收到外机发送的数据；或者运行过、 程中，连续3分钟室内机没有接收到室外机发送的正确数据，则产生通讯故障E6。公司变频空调采用电流环形式的通信电路，可以按下图简化模型理解，使U1常开，则U4的开关可与U3同步，使U3常开，则U1的开关可与U2同步。控制好各光耦的开关时序，则可在室内外实现数字信号通讯。

如何用万用表检查？

方法一：

步骤一：上电开机后，使用万用表AC档测试外机是否得电 ，L-N电压是否正常？---------如果不得电，检查内机或内外机连接线；

步骤二：电压正常进行下面的测试

步骤三：万用表DC档测试N-COM间电压，电压为0，通信电源电路坏或者外机控制器电源端子没有插好，检查外机电器盒各电源接线端子的连接，确认更换；

步骤四：万用表DC档测试N-COM间电压，电压为3.7V左右固定值，外机主芯片无输出，检查外机电器盒各电源接线、负载端子的连接，确认更换；

步骤五：万用表DC档测试N-COM间电压，电压在30V-56V之间跳变，内机无信号反馈，检查内机主板各端子的连接，确认更换；

步骤六：以上情况都正常，换一条单独的COM线，看内外机能否正常通讯，排除线的影响。

注1：有的故障主板可能有470K电阻硫化或银迁移问题，电阻硫化后，上面的电压值可能会产生变化。

注2：正常情况下，万用表DC档测试N-COM间电压，电压会在5V-30V-56V之间有规律的跳变。

  方法二（适用外机主机发送）：

步骤一：上电开机后，使用万用表AC档测试外机是否得电 ，L-N电压是否正常？---------如果不得电，检查内机或内外机连接线；

步骤二：断开室外连接线端子COM线，测量外机N-COM的直流电压值是否有跳变（如果外机主板是正常，应该有2V以上的跳变，因为回路中有两个PN结开关），如有外机板正常，若无内机或连接线故障。

步骤三，排查连接线是否正常，如正常就是内机主板故障。
