空调步进电机控制电路故障分析

       空调中步进电机应用非常广泛，例如扫风电机、电子膨胀阀等等，它是利用了脉冲所产生的角位移带动转子一步一步转动。它的控制原理什么怎么样？常见故障有哪一些？本文就是通过对电路原理及常见故障的深入剖析，希望能给大家在售后维修中带来一些帮助。

二、步进电机的好坏判别

1、步进电机在主板上的插座代号，线圈工作电压为直流12V。使用万用表电阻挡测量5根引线之间的阻值，结果见下表。通常扫风步进电机绕组阻值几百欧姆，电阻膨胀阀阻值在几十欧姆。

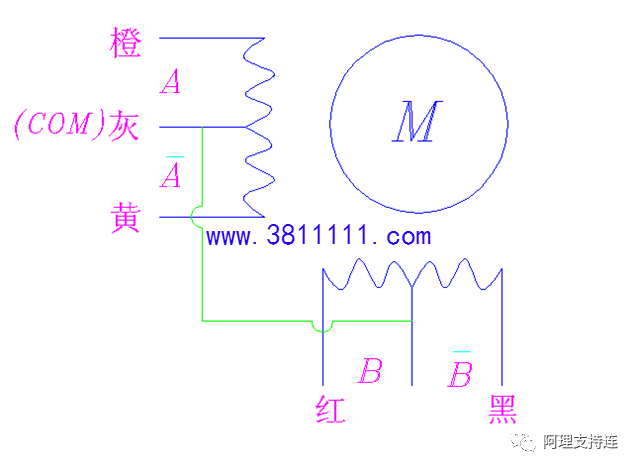

2、通常灰色线接直流12V电压，其他颜色线接反相驱动器；不同厂家步进电机测量的阻值可能不相同，但只要符合规律即可。

3、另外需测量绕组对外壳之间的绝缘是否符合要求，如果漏电可能会出现跳闸或E6故障。

三、控制电路常见故障

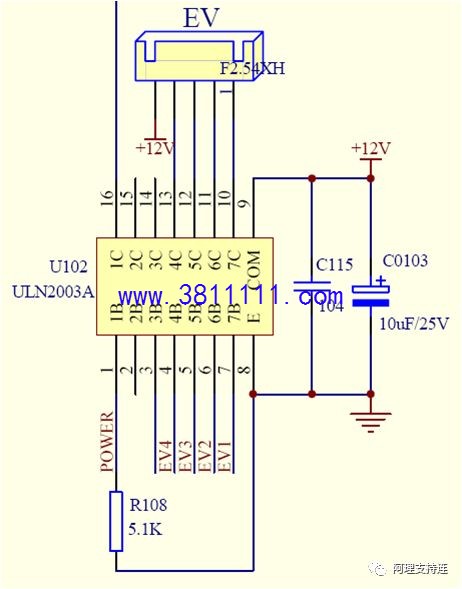

1、电机不转，在排查电机问题的情况下，检查反向驱动器2003是否损坏。测量其输出为高电平，如果输出还好高电平，说明器件损坏。

2、另外，12供电是否有异常，检查电源电路。

四、附件知识

五线四相与六线四相步进电机的区分方法：

1.一般有6根线的软驱步进电机，它的绕组分为两组，每组三根线，三根线中有一条线至其它两线的电阻相等，这条为公用线。线号为0。
2.将0号线接+9V~+12V电，将这一组的另外两根线分别接负电，顺时针转的这根线作记号为●，名为A.另一组线圈照此判断，作记号为●,名B。剩余的两根线便是对应绕组的C与D。
3.将两根0号线接在一起，再按五线四相单极性步进电机的第二步测量方法，验证ABCD线序。
