空调感温包电路故障分析

       空调主要的功能之一就是调节温度，所以空调对温度采样非常的关键，通常都会有环境温度、管路温度等等。本文就是通过对电路的分析，常见故障处理流程深入剖析，希望能给大家在售后维修中带来一些帮助。

一、电路原理

       如上图所示，5v直流电经过感温包（热敏电阻）接通，形成分压电路，当不同的温度变化时感温包的阻值也就发生变化，从而不同的电压信息。

二、常见故障

1、故障现象：感温包短路、断路（端子松脱、检测元器件脱落等），此类故障均有故障代码显示。室内：环境感温包故障（F1），管温感温包故障（F2）；室外：环境感温包故障（F3、15），室外管温感温包故障（F4、20K），排气感温包故障（F5、50K（部分20K））。感温包阻值异常或者维修时更换成错误规格的感温包，一般不显示感温包故障代码，但可能引起非正常保护限频、非正常保护停机，显示其他相关代码如H4、U7。感温包阻值异常引起的故障比较隐形，处理起来较为复杂，实际遇到异常现象时可着重检测感温包阻值是否正常。

2、故障原因：芯片通过感温包电路检测输入电压异常，或接近3.3V（室外、室内5V）或0V。室温情况下感温包端电压为1.15V（室内 2.5V）。

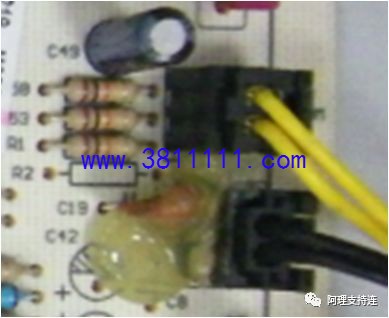

3、可能故障点： 感温包端子接触不良、松脱；感温包电路元器件松脱、断路、短路：感温包阻值偏移： 感温包电路电阻偏移、电容漏电：感温包规格用错，比如20K用成50K：控制器芯片异常：感温包与外壳或铜管短路。

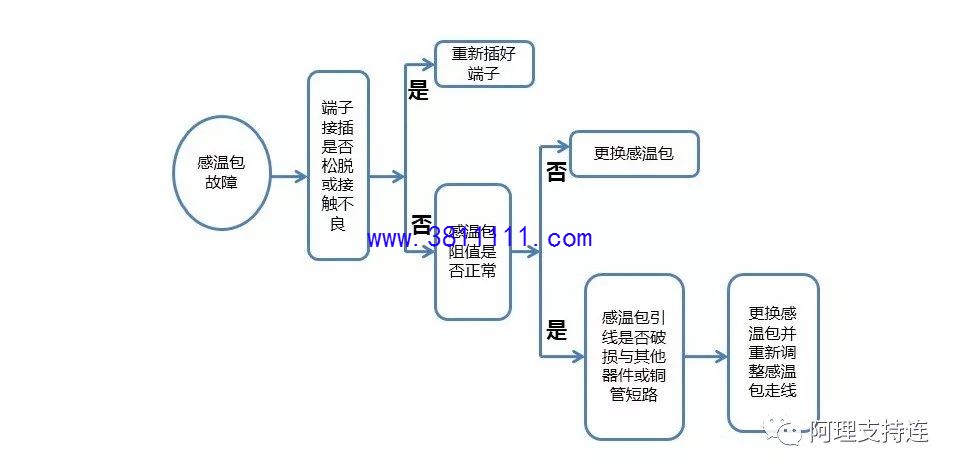

4、处理流程

三、售后小技巧

1、感温包漏电会出现跳闸或E6故障。

2、感温包如果阻值漂移可能会导致一些效果变差或功能异常。

3、感温包好坏判别：根据感温的阻值来判断，一般空调用的感温是温度越大阻值越小；一般感温包上有阻值标注；测量感温包的好坏，要根据测量时的温度来测量感温包在这个温度上的实际正确的阻值，否则就是阻值不准，或坏的；感温包阻值测量有个“阻值特性表”。
