家用变频检测仪的使用

1、检测仪的简介：

    本检测仪相比之前产品体积小更小，使得携带更加方便；采用内机接线方式，更安全方便；可以直接显示故障点，操作简易等特点,同时可兼容旧变频检测仪的功能。

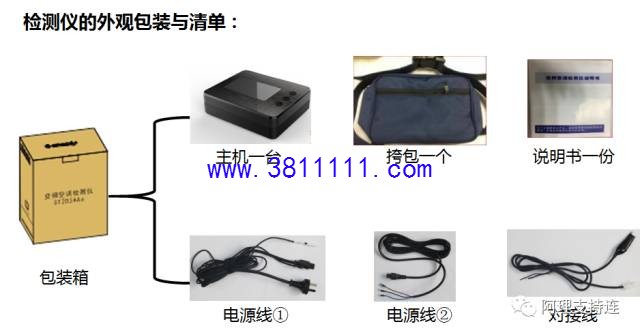

2、附件介绍

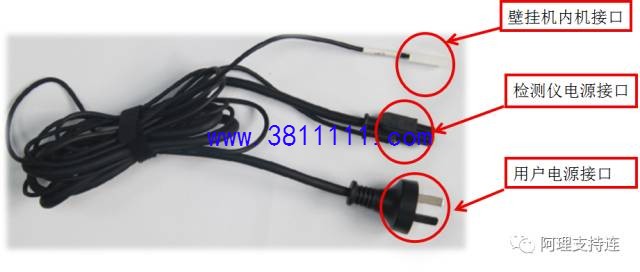

电源线①说明：

该线适用于壁挂机与检测仪连接时使用。

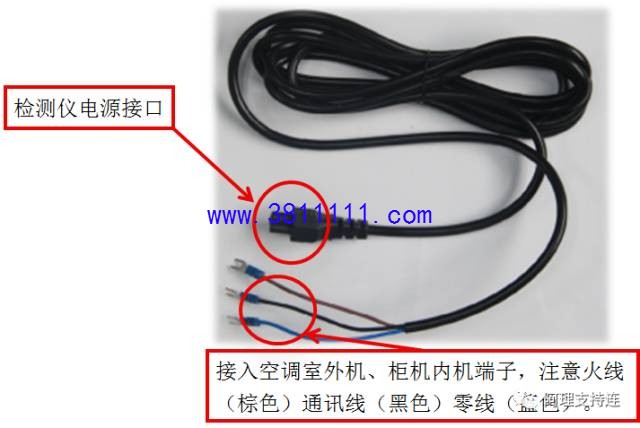

电源线②说明：

该线适用于柜机或室外机连接检测仪时使用。

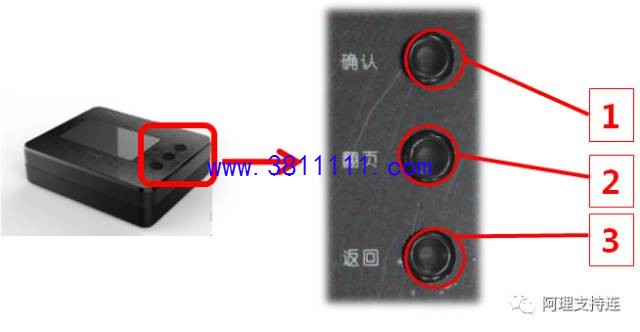

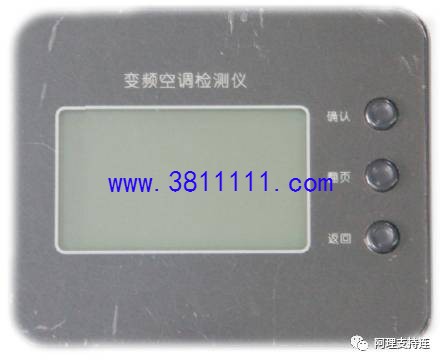

检测仪按键功能介绍：

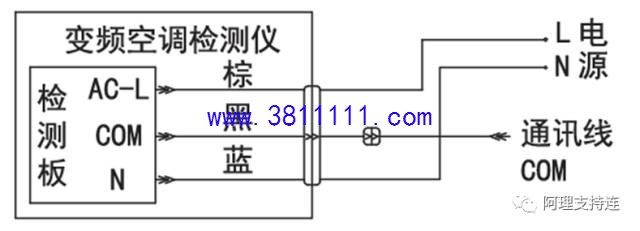

接线说明：

注：

a.通讯线COM接空调内机或外机通讯端之一即可。

b.检测仪供电零、火线不可接反，否则会导致检测仪检测不到数据。

3、检测仪操作

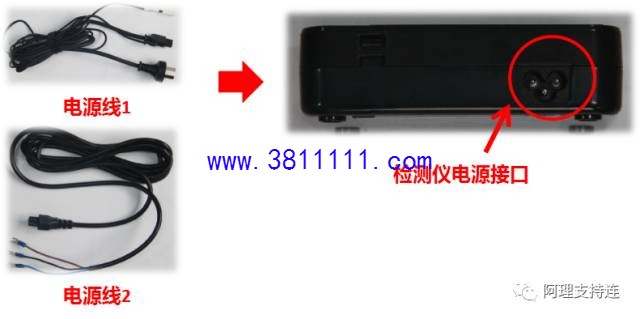

步骤一：选择其中一条电源线（如接入壁挂机内机选择电源线①，接入外机或柜机内机选择电源线②）接入检测仪电源接口。

步骤二：检测仪与空调的连接

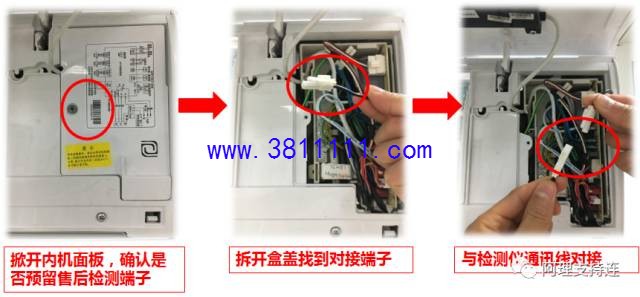

情况一：连接壁挂内机（该方法适用2016年9月之后新出产品），黑色通讯线接入内机预留售后检测端子。

情况二：柜机内机或外机对接方式，用电源线②接线端子接入外机或柜机内机的并联接线端子，如下图，注意零（蓝）、火（棕）、通讯线（黑）不能接反。

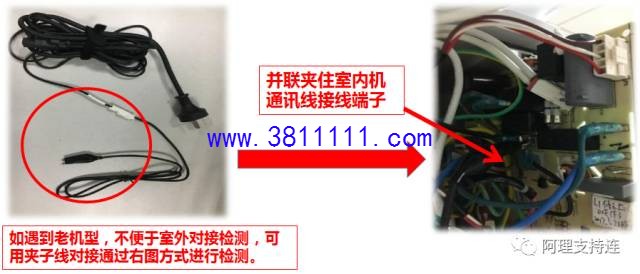

情况三：如遇到老机型，不便于室外对接检测，可用夹子线对接室内主板上的通讯线端子上进行检测，或用于柜机内机（接线端子COM），电源线接入用户电源。
