空调直流风机控制电路故障分析

在变频空调中，无刷直流电机风机应用非常广泛，是指供电电源是直流电，且无换向器的电机。它的控制原理什么怎么样？常见故障是什么？本文就是通过对电路原理及常见故障的深入剖析，希望能给大家在售后维修中带来一些帮助。

一、电路原理

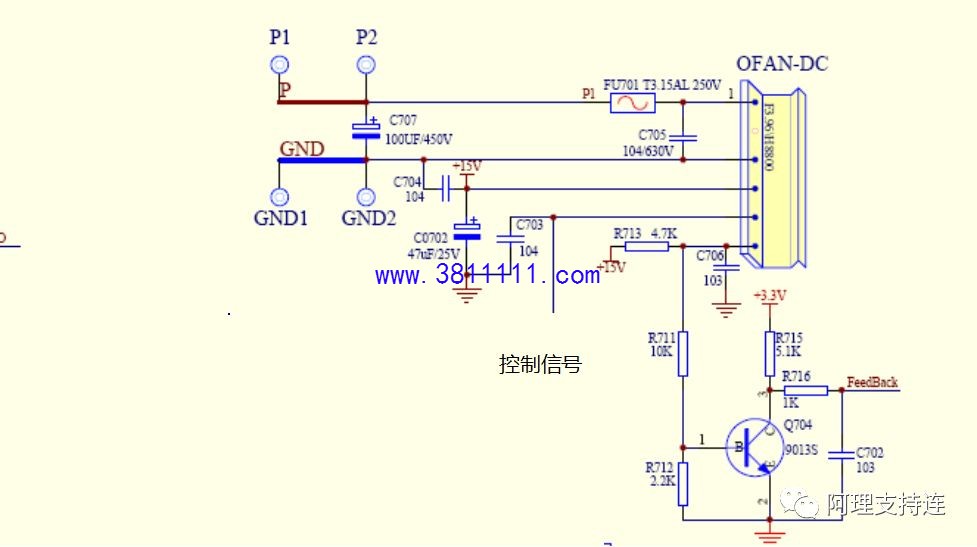

      如下图所示，这是一种常见IPM模块在电机内部控制原理图。直流电源部分，220V交流电经过整流成为300多V直流电，与母线直流地一起作为IPM母线电源。中间端子是15V是IPM模块供电电压，Vsp电机控制电压，Vfg为反馈电压。当需要电机启动的时候，单片机输出PWM信号，通过放大电路、电容充放电变成模拟信号，控制信号控制IPM模块启动控制，FG反馈信号形成闭环控制，所以只要我们调节PWM信号的占空比就可以调节Vsp控制电压的输出，从而控制电机的转速。

二、检测点

1、直流母线电压300-360之间为正常。

2、测量Vsp电压（一般在1.7-6.5V之间）.

3、Vfg电压在通常每转12个脉冲（有的是4个脉冲），可以用万用表频率档测量脉冲频率。

三、常见故障分析

       如果直流风机或电路出现故障会报L3故障代码，这种情况首先检测直流电机各端子有无对地短路，再检测控制器各器件有无损坏，常见易损器件有电机内部的IPM模块、驱动电路中三极管、反馈电路的三极管等。

四、附加知识

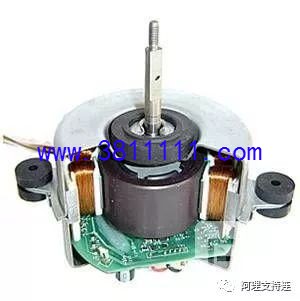

       无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。无刷电机是指无电刷和换向器（或集电环）的电机，又称无换向器电机。早在十九纪诞生电机的时候，产生的实用性电机就是无刷形式，即交流鼠笼式异步电动机，这种电动机得到了广泛的应用。但是，异步电动机有许多无法克服的缺陷，以致电机技术发展缓慢。上世纪中叶诞生了晶体管，因而采用晶体管换向电路代替电刷与换向器的直流无刷电机就应运而生了。这种新型无刷电机称为电子换向式直流电机，它克服了第一代无刷电机的缺陷。
