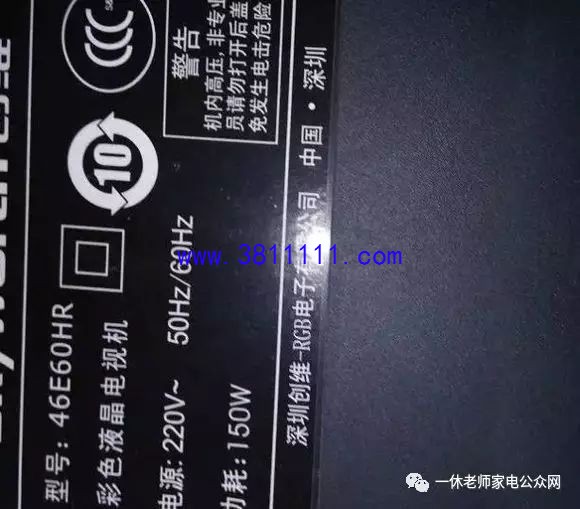

一台创维液晶电视46E60HR属8R80机芯 开机背光亮有开机音乐声，灰暗屏无字符和LOGO画面。
按经验判断屏或逻辑板问题，拆机测量发现逻辑板上还真没有12V电压。再测逻辑板上12V与地电阻正常,保险电阻也没烧断,顺着LVDS排线查到主板上倍频板上5800-H8K800-0000屏供电芯片U2 有输入12V 输出为0V ,试短接U2输入与输出仍是暗灰屏？

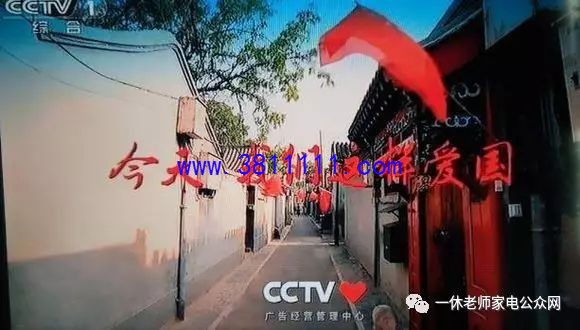

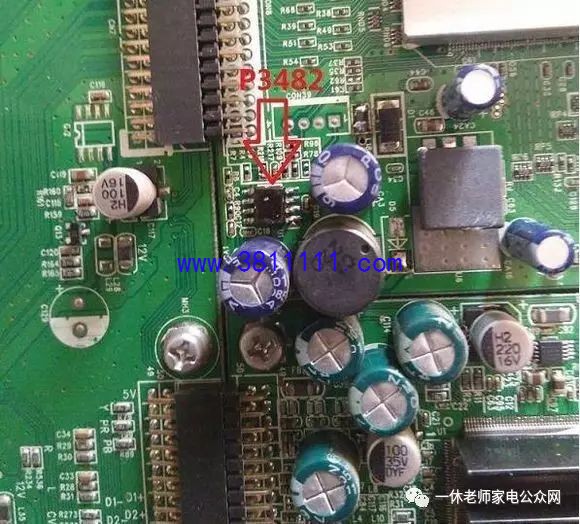

这么看来问题不仅仅是无屏供电引起的，仔细考虑了下，按照自己猜想再测量LVDS大芯片供电才发现果然没有电压,感觉自己找对方向了,再查LDO-U6芯片无输出也无输入电压,沿着电路一直追朔到DC-DC开关电源芯片U1，清洗表面显示型号为P3482 。通过查询得知U1是块8脚DC开关电源芯片,其2脚输入12V 其它都无,第三脚是输出3.3V/3A供LDO及芯片供电,第7脚是EN直接12V高电平,终于确定是U1损坏。但是没有P3482芯片就用功能及参数相近的FR9888替代,开机U1输出3.3V了,屏供电芯片U2也输出11.88V到逻辑板上,开机正常。间断开机测试一天无问题后交机客户。
|
