一、空调器电脑板原理简介

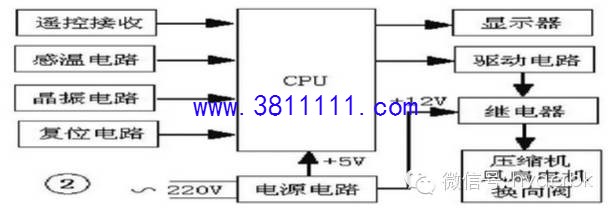

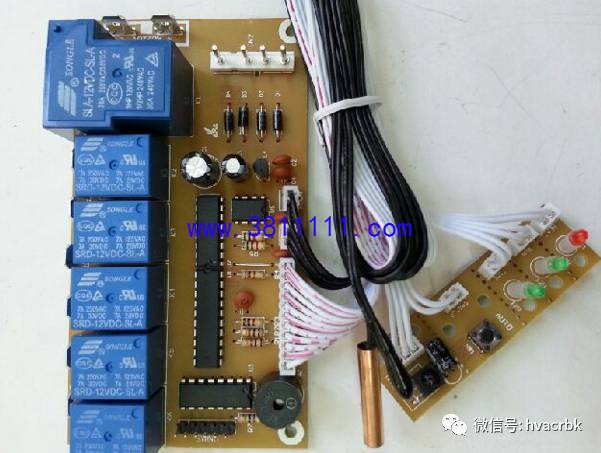

电脑控制系统虽然复杂，但万法归一，所有品牌的空调无一例外都是由接收电路（接收头）、微处理器（CPU）、受控电路（继电器）、显示电路（发光管）、检测电路（热敏电阻）等组成。工作原理是CPU根据操作指令和对环境温度及机内工作状态的检测判断，发出控制指令，使各有关电路、压缩机、风机等按照预先设计的程序进行工作，同时将各种工作状态通过显示器显示出来。

二、电脑板各部分电路的作用及检修技巧

（一）继电器电路
继电器电路是将CPU发出的指令转化成控制压缩机、风机、四通阀等强电元器件的开、停的电路。它一般由集成功率驱动模块、继电器及相关元件组成，如图4所示。该电路故障多为集成功率驱动模块损坏、继电器线圈烧坏、触点粘连等，从而造成空调器不制冷或制冷异常。

检修方法：首先区分是集成功率驱动模块损坏或继电器损坏，如果开机按遥控器后，蜂鸣器有响声，但整机无工作，一般是集成功率驱动模块损坏；如果开机后，只是部分功能不正常，就有可能是继电器损坏，此时可继续通过听继电器是否吸合声，来判断继电器是线圈烧坏或是触点粘连，继电器线圈烧坏时没有吸合声。继电器还可用万用表欧姆挡判断好坏，断开电源，先测量线圈电阻值，正常的电阻值有几百欧姆，若无穷大或为零，说明继电器损坏；然后测量触点，如果电阻值为零则表明触点粘连。

（二）电源电路

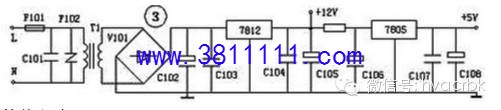

交流电压220V经保险管、压敏电阻、变压器、桥式整流、三端稳压集成（7812、7805）、滤波电容组成，如图3所示。它的作用是给CPU和继电器提供+5V和+12V的直流电压。电源电路造成的故障现象是指示灯不亮，整机不工作。

检修方法：电源电路故障特征是保险管完好无损和一开机就烧保险管。对于前者故障，可用万用表交流挡测量变压器初级及次级是否有220V和13V电压，若有，再用万用表直流挡测量7812与7805是否有+12V和+5V电压，这样即可区分故障部位。对于后者，说明电路存在短路，应用万用表欧姆挡进行阻值检测，以判断电路的短路部位。同时，还可采用分割法来检查，如可通过断开变压器初级绕组，通电试机，如果还烧保险管，说明烧保险管是由于压敏电阻或瓷片电容存在短路，否则，是由于变压器或整流管等有短路现象。

12 / 2 页下一页
