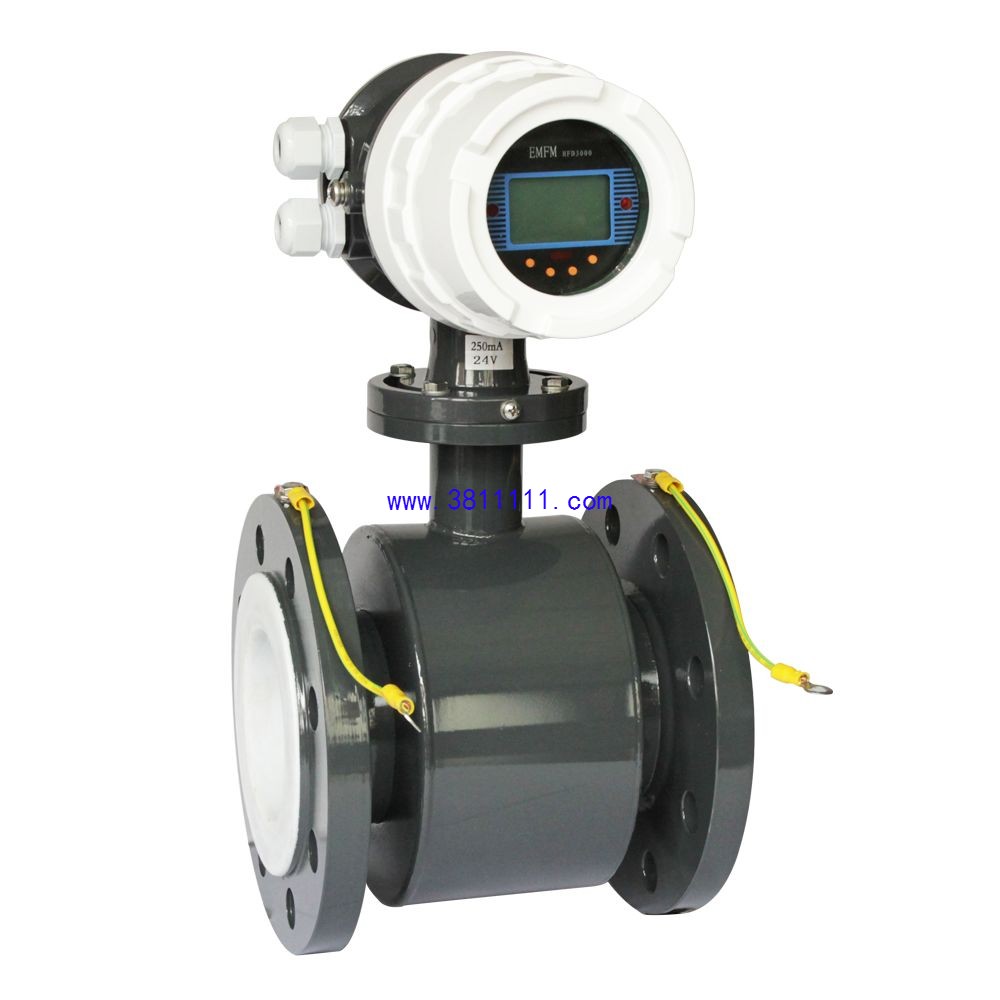

电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。
A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道； B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰； C、传感器与管道连接时应保证满管运行，最好垂直安装； D、变送器外壳接地与就近接地网连接即可；屏蔽电缆（分体式）按说明书连接，信号电缆（至系统）进行屏蔽层系统处单端接地；测量传感器与管道连接的短路环需要接地，接地电阻应小于10欧姆，不能与电气接地共用； E、流量计传感器上游也应该有一定的直管段，一般在5D~10D。 如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。 流量计可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。

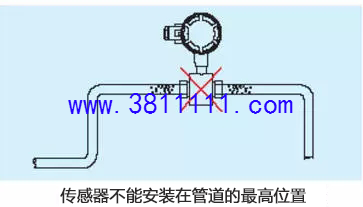

传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

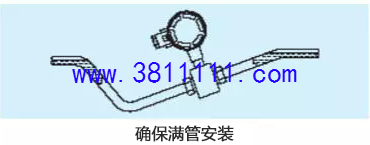

确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。 如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

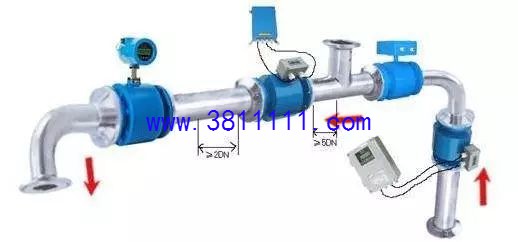

电磁流量计的常规直管段要求是前10D后5D，在有弯管、阀门的情况分别有不同的要求。

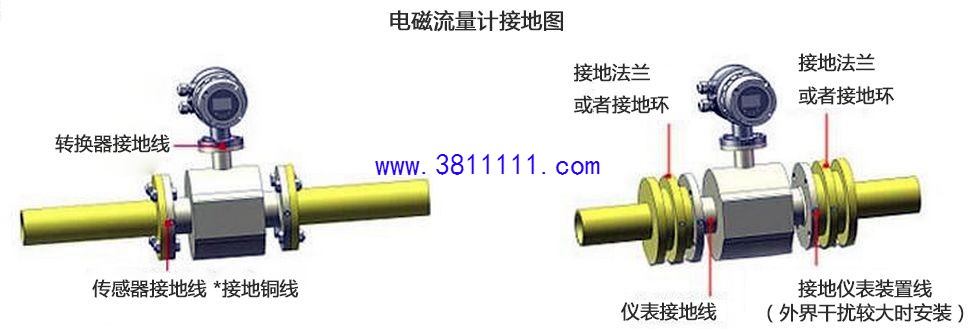

电磁流量计接地的原因： 电磁流量计内的测量电极处于一个直流或交流电场内，如果其环境不能有效地被屏蔽于一个无干扰的条件下，对测量有严重干扰。 传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传任何干扰电压，因此电磁流量计要求有非常可靠的接地，要做好接地屏蔽，否则就会产生干扰电流。 电磁流量计接地的好处： 若连接流量计的管道是（相对于被测介质）绝缘的则要用接地环，它的材质应根据被测介质的腐蚀性选用。 如果是聚四氟乙烯内衬的测量传感器，为了保测量传感器能正常工作，要选用接地环。

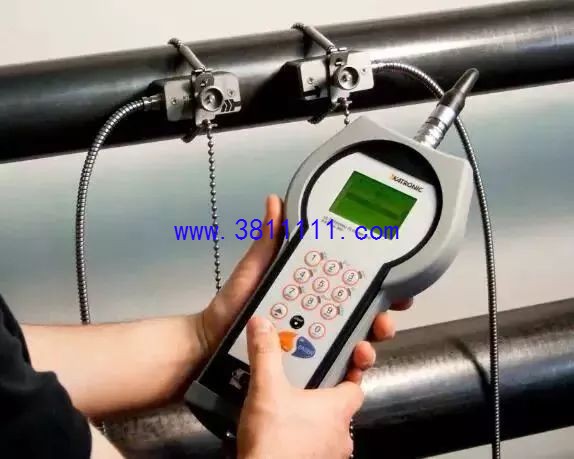

超声波流量计也是比较常见的流量计，它的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。

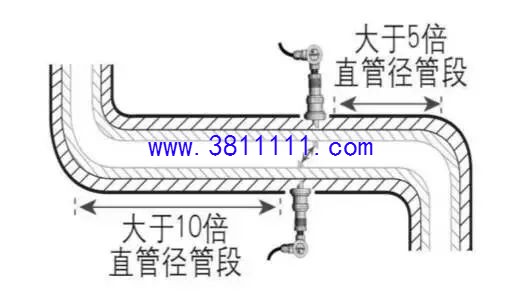

1、选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段或水平管段。 2、安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。

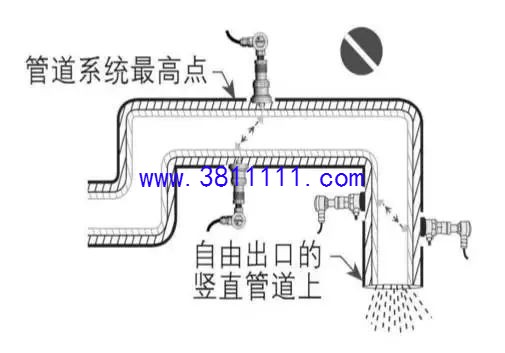

3、避免安装在管道系统的最高点或带有自由出口的竖直管道上。
4、对于开口或半满管的管道，流量计应安装在U型管段处。

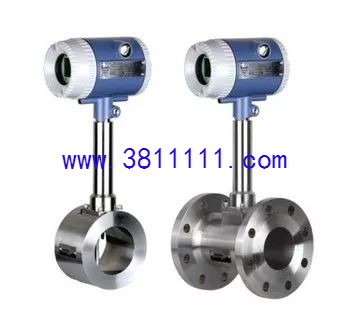

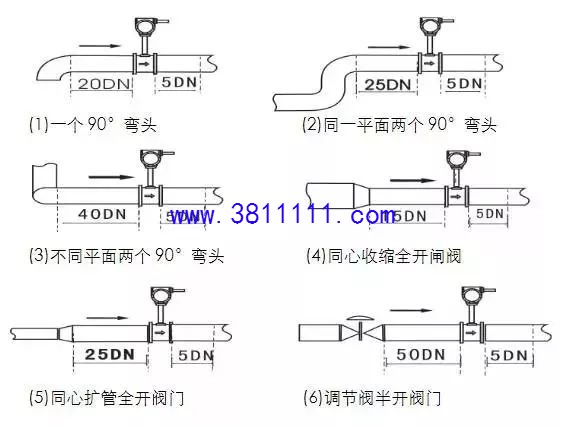

涡街流量计主要安装要求是对于直管段的要求及管道振动要求，涡街流量传感器的上游侧和下游侧应有较长的直管段；管道不能有振动，如有振动，则需对流量计两侧加固定装置。

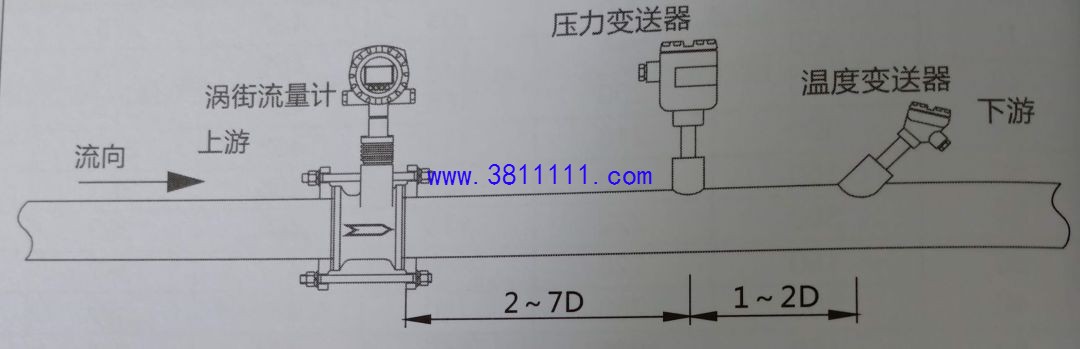

对于涡街流量计来说，测量气体流量时，若被测气体含有少量的液体，流量计应安装在管线的较高处。 测量液体时，若被测液体中含有少量的气体，流量计应安装在管线的较低处。 测压孔和测温孔： 需要测压时,须将测压孔设置在流量计下游2~7D的地方。需要测温时,将温度传感器设置在离测压点下游的1~2D之间处。
管道支撑： 尽量将流量计安装在振动加速度小于20m/s2的地方。当管道振动过强时,应对管道安装加固支撑。 封垫片： 切不可将密封垫片突出到管道中,否则将导致无法接受的误差。

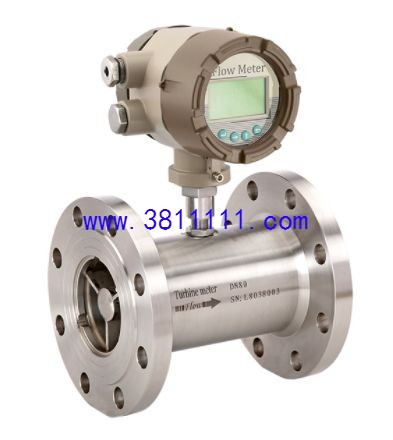

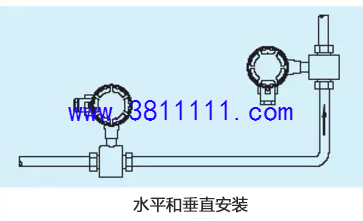

涡轮流量计可水平、垂直安装，垂直安装时流体方向必须向上。液体应充满管道，不得有气泡。 安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。安装时必须使管道内流体满管，才能保证测量精准。

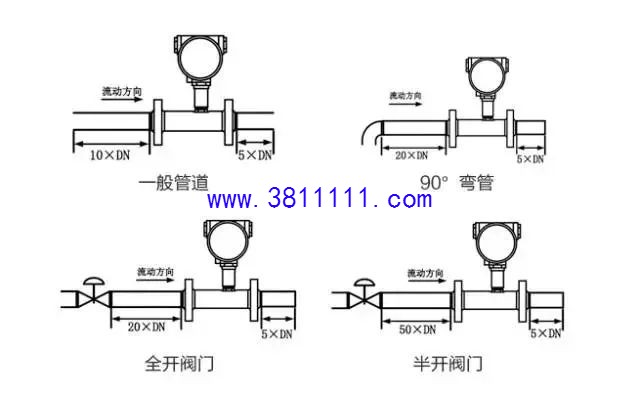

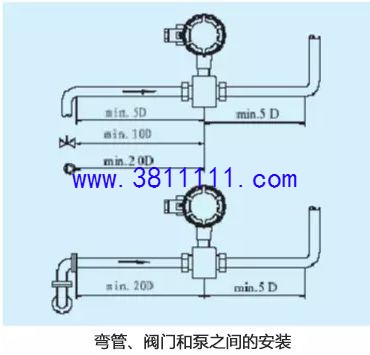

流量计上游端至少应有10倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。 传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。不同情况下的直管段要求如下图。

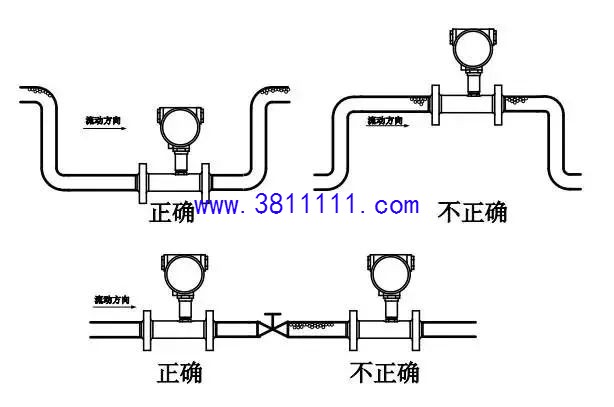

同时在安装时应避免管道内产生气泡，否则会影响测量的精度。
威力巴流量传感器，是根据差压式工作原理、插入式安装方法设计的流量传感器。

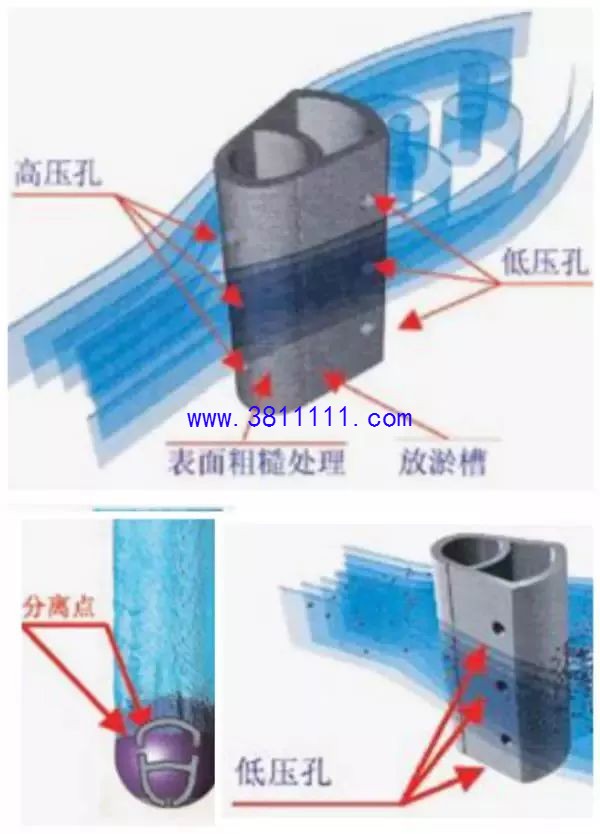

结构特点：科学的横面形状、独特的抗堵设计、传感器表面粗糙处理和防淤槽。
|
