压力传感器故障排查指导

属性词：故障排查关键词：压力传感器故障涉及机型

带高压传感器、低压传感器的机型

故障显示及逻辑

通过传感器检测电路采样压力传感器的AD值，判断AD值的范围是否超出上下限。

机组上电未开机时，若压力传感器检测电路短路或断开，无法检测系统的压力，从而无法控制风机及压缩机的运行，则开机时显示压力传感器故障代码，机组不启动。

在机组运行中，连续一段周期采样压力传感器的AD值超出范围，机组停止运行，显示压力传感器故障代码，故障恢复后机组自动恢复运行。

故障可能原因

1. 缺冷媒

2. 压力传感器与主板接口端子接触不良

3. 压力传感器与机组检测压力位置接触不良（注氟嘴阀芯未顶开）

4. 环境感温包异常

5. 压力传感器异常

6. 主板传感器检测电路异常

故障排查方法：

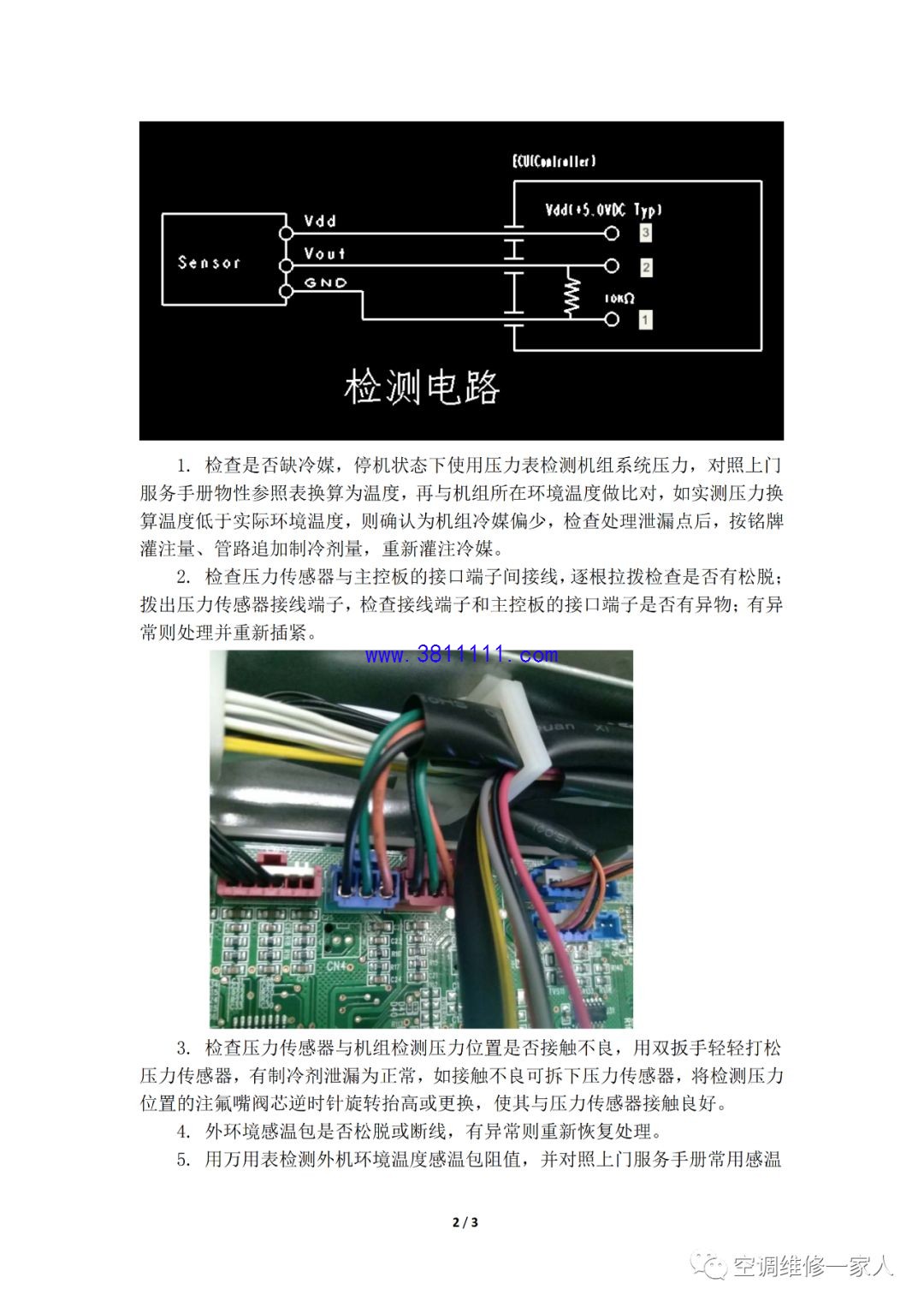

压力传感器检测电路中，一般黑色线为地线，接VH-3P的1孔；白色或绿色线为电压输出，接VH-3P的2孔；橙色线或红色线为电压输入，接VH-3P的3孔；输入电压为DC5±0.1V（厂家：森萨塔）或DC5±0.25V（厂家：鹭宫）,输出电压为DC0.5~4.5V；如下检测电路图：
