主板说明书找不到机箱连线照样秒安装

2019-8-9 19:44| 发布者: 维修迷| 查看: 254| 评论: 0

摘要: 点击上方电脑爱好者关注我们小伙伴们在安装、升级电脑的时候，在主板上安装各种配件应该问题不大，但是连线呢？特别是机箱上那些细碎的小接口们，即使照着说明书都要琢磨半天，如果是老主板，一下子找不到说明书怎么 ...

222222222222777777777777777777777

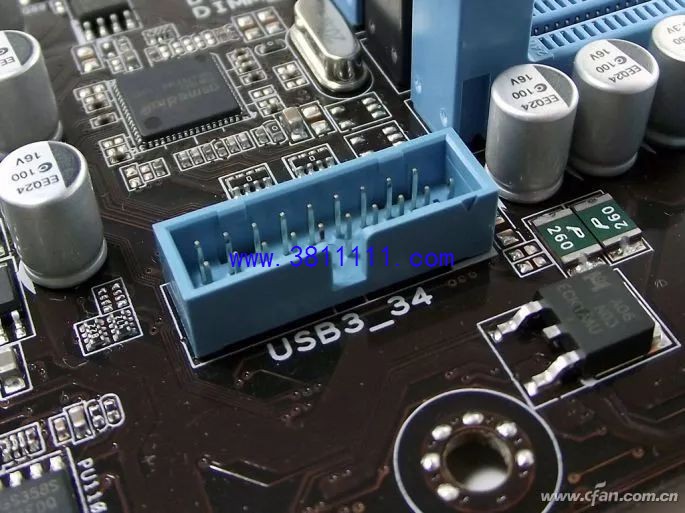

USB 3.0呢，也很好找，在主板边缘挺长的一组针脚，周围还会有塑料“围墙”。连接的时候不用看针脚缺口，注意“围墙”的缺口和连线接口的定位凸起对应就不会插错。

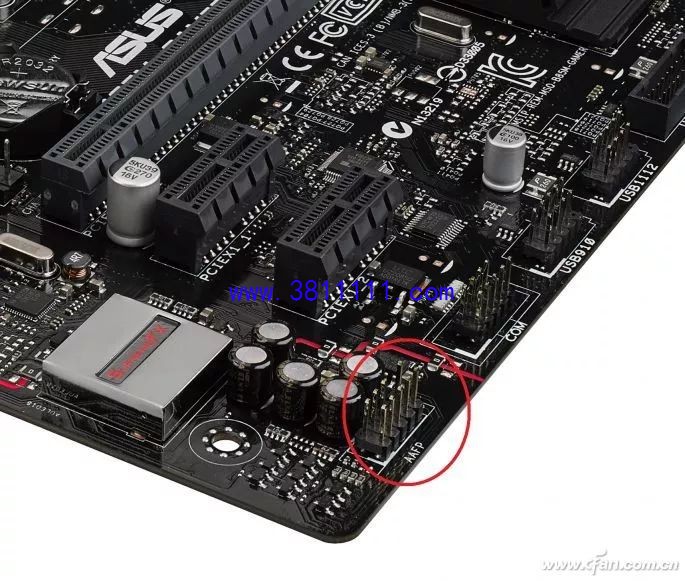

音频接口的针脚不一定在主板边缘，而是靠近音频芯片和音频电路，一般在主板比较靠外侧的PCI e插槽附近，它的针脚数量介于USB 2.0、3.0之间，缺针部位在中央，连接的时候注意看好缺针位置，和接口上被堵住的位置对应就行了。

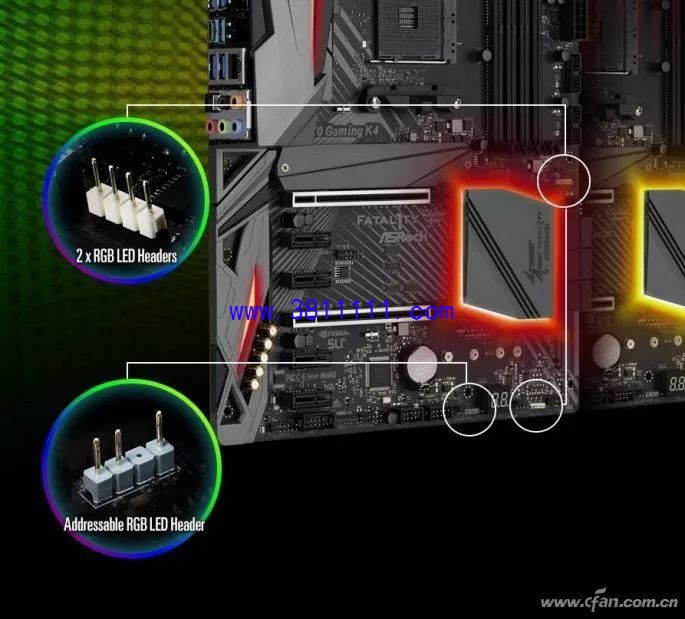

最后说说两种新兴的针脚，RGB灯效和USB 3.1（3.2）Type-C。RGB灯效针脚有5V和12V两种。两者都是4针一排，但12V RGB是4针都在，而5V RGB是中间缺一针的，安装时一定要注意区别。

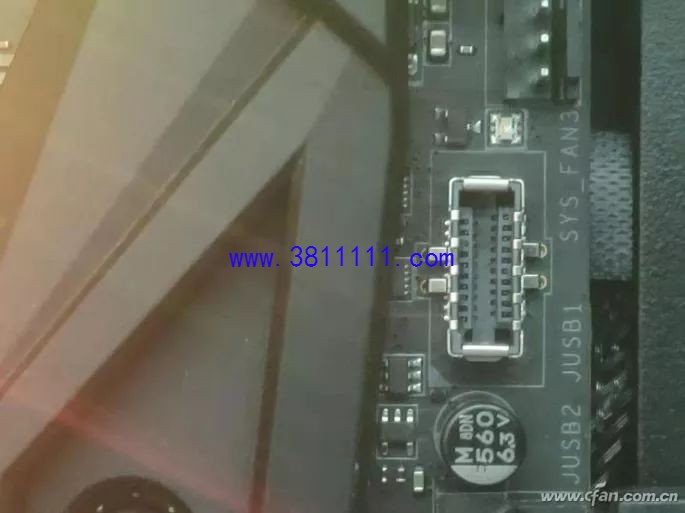

至于USB 3.1（3.2）Type-C，它的外形其实很特别，很好认。只是大部分主板只在它旁边只标注为USB扩展，而现在带USB Type-C接口的机箱又不多，会让很多小伙伴奇怪为啥自己的所有USB扩展接口都插不进去，一定注意千万别硬插。

怎么样，只要注意观察，这些最主要的机箱扩展针脚都可以一眼识别，快速安装。小伙伴们在安装之后一定也会牢牢记住它们吧，咱们全拆下来再装一次怎么样？
