空调师傅必备知识：维修压力表及真空泵

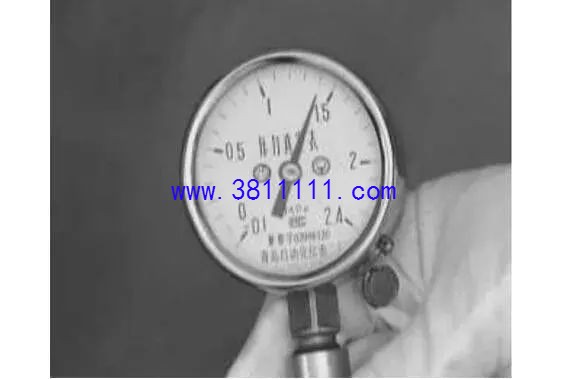

测量压力常用弹簧管式压力计，即压力表。常用压力表的量程是0-1.6MPa、 0-2.0MPa、0-2.5MPa（高压表），真空压力表（低压表）的量程为1.01*10⁵ Pa-1MPa。以前压力表多为kgf/cm²刻度，现改为Pa或MPa刻度和bar刻度（后者为英制，非法定单位）。

有的压力表上还刻有制冷剂的饱和状态下与压力相对应的温度值，如蒸发温度 0℃、蒸发压力等，使用比较方便。压力表上往往有几圈刻度，在使用时要注意分清楚各圈所代表的不同压力单位，要选择所使用的单位，在该圈刻度上查读压力值。

复合压力表是近几年出现的一种新型压力表，也叫联成式压力计。在复合式压力计上有两块压力表：高压表和低压表。并有三个管路接头，左边为低压连接口（吸气管），右边为高压接口（放气管），中间的接口可以作抽真空用，也可以作为制冷剂的充入管接口。

     复合压力表的使用方法

1、低压表（单表）

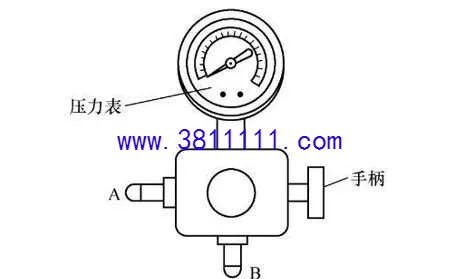

低压表是充注制冷剂使用的一种简便仪器。它的两个接头分别与制冷剂瓶和压缩机回气管（即低压阀或低压工艺管）相接，即可充入制冷剂，并检测制冷系统运行时的低压压力。其结构和实物外形如下图所示。

2、复合压力表

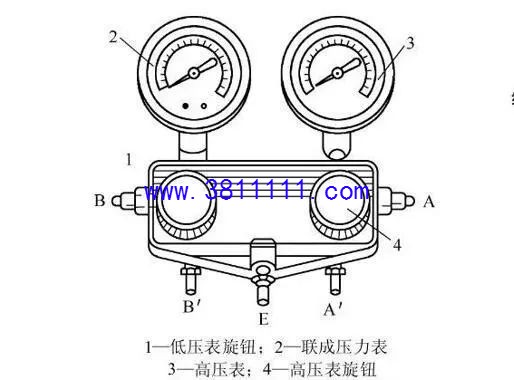

复合压力表也称五通检修阀，其结构如下图所示。图中2为真空度133Pa-0.1MPa的联成压力表（即低压表），3为0-1.6MPa的压力表（即高压表）。空调器抽真空充注制冷剂时，接头B接制冷剂充注器，接头A接真空泵，接头E接压缩机加液工艺管。

阀A开、阀B关进行抽真空；阀A关、阀B开进行充注制冷剂。使用五通检修阀的优点是，在抽真空、加注制冷剂的过程中，可随时监视制冷系统的压力变化情况，下图所示为空调器抽真空时使用复合压力表的使用方法。在测试压力、充注制冷剂及抽真空时复合压力表状态也如下图所示。
