海信变频空调通讯原理及检修步骤

　　海信变频空调通讯原理

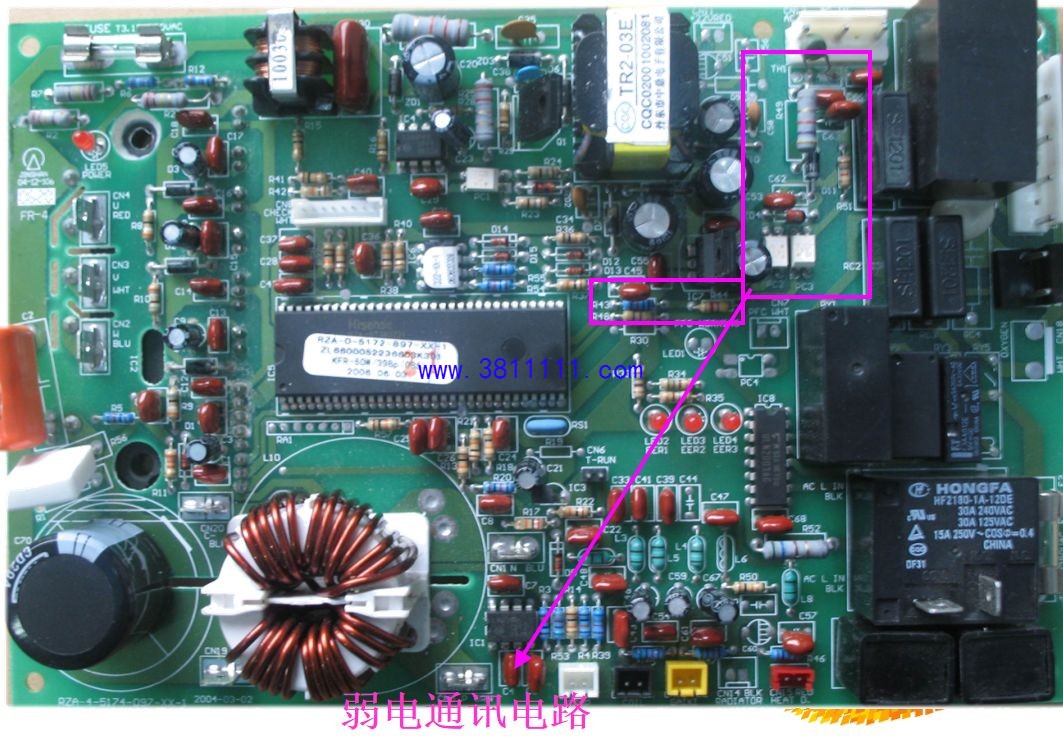

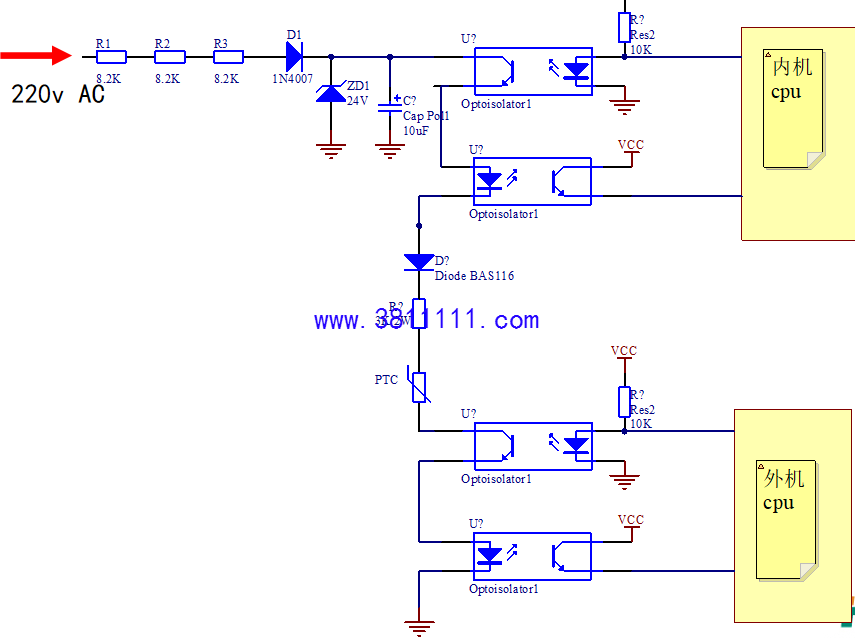

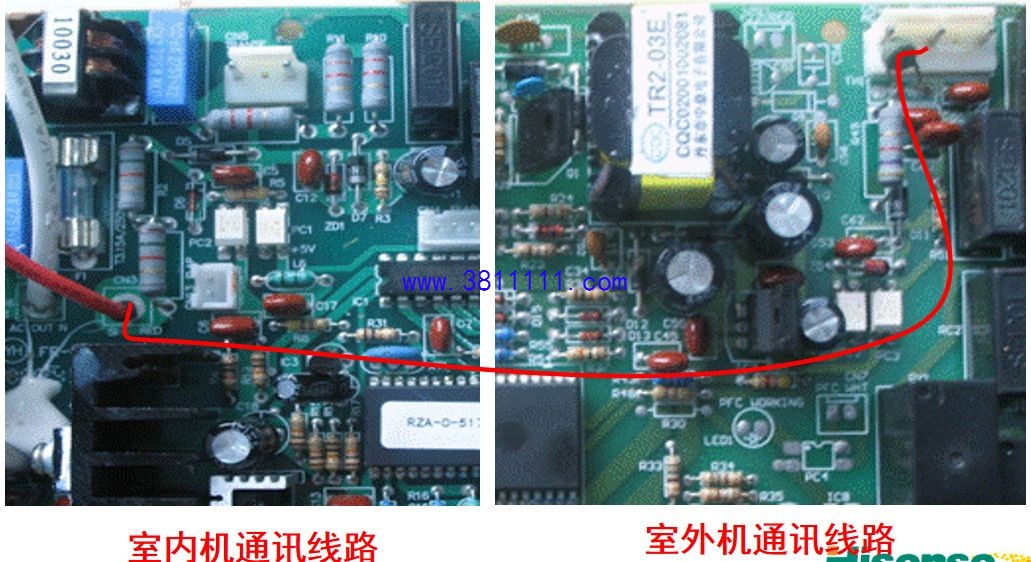

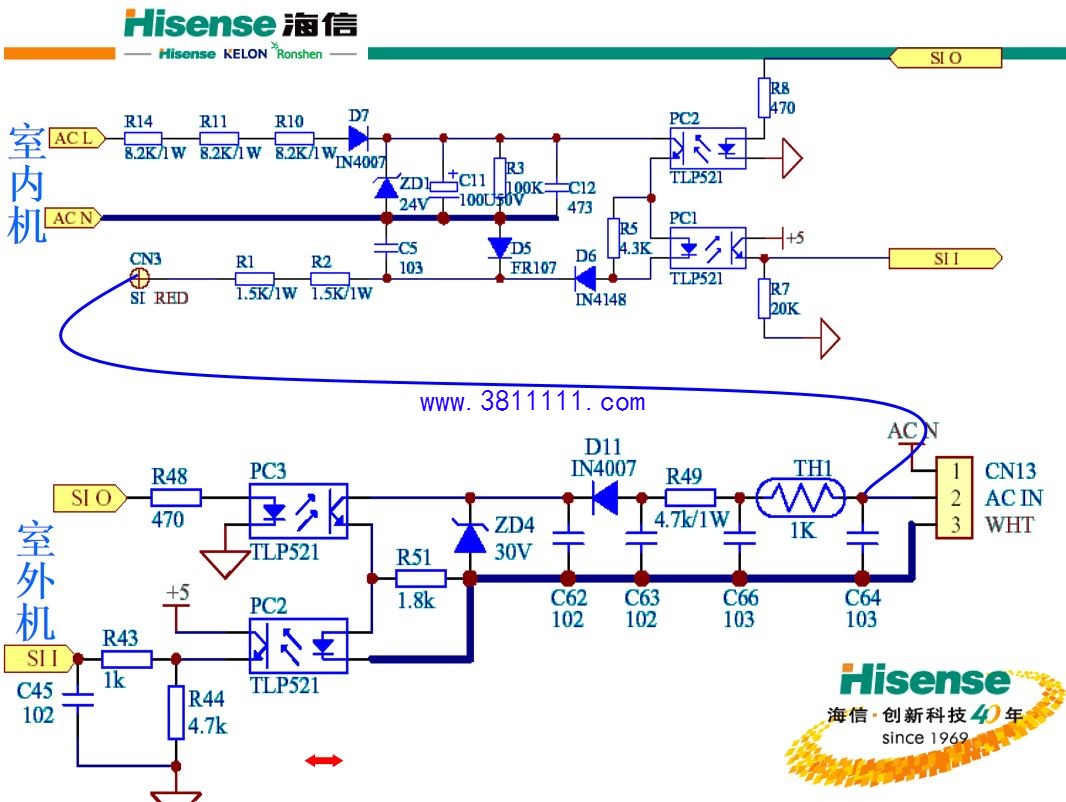

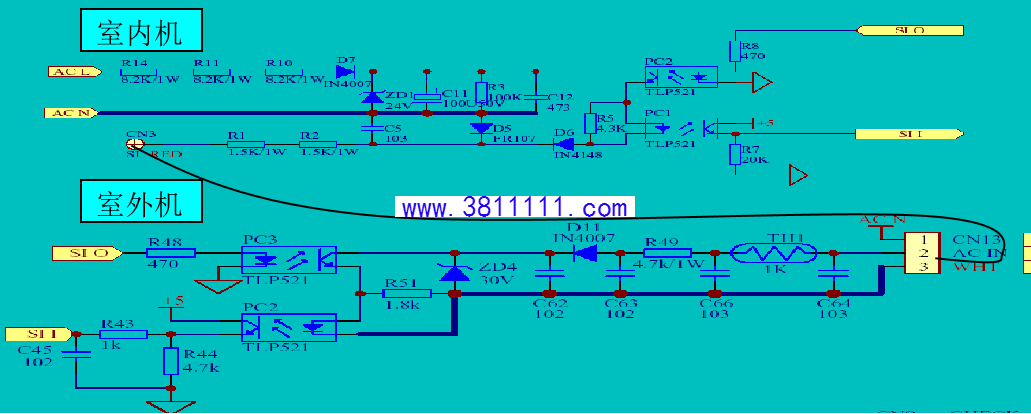

　　AC220V经过R14、R11、R10三个电阻的降压，在二极管D7的半波整流和稳压二极管ZD1的稳压变成DC24V（提供通讯电路的工作电压）电容C12、电解C11、电阻R3进行直流滤波提供室内机通讯用的电源。同理室内机通过联机线与室外机的通讯线SI连接，然后经过PTC电阻TH1、电阻R49再经二极管D11整流和ZD4的稳压，为室外机提供电源。

　　通讯规则：当室内机向室外机发送信号时，内机G(SI0)向室外机发送数据信息（高电平），外机W(SI0)保持高电平，外机W(SII)接收室内发送来的信息。

　　当室外向室内发送信息，外机W(SI0)向室内发送数据信息（高电平），内机G(SI0)保持高电平。内机G（SII）接收室内外发送来的信息。

　　海信变频空调通讯故障的检修步骤

　　变频空调器有许多奇特的故障现象，常常是通信电路不良造成的，所以通信电路是变频空调的检修重点，确认通信良好是排除故障的前提。

　　在变频空调中，当空调器显示屏在开机后立即或隔一段时间显示通信异常或接线错误故障代码，即出现通信故障时，可以遵循下面步骤来检查：

　　1、 检查室内外联机线、通信信号线是否压接不牢、接错或接反，用万用表检测一下信号线是否开路。如果是联机线、通信信号线压接不牢，重新调整或压紧。如果是信号线断路，则进行更换。

　　2、检查一下电源插座与空调电源插头是否按火线、零线、地线对应连接。在室内机与室外机连接中，连接线按照1-火线，2-零线，3-地线，4-通信线方式。

　　3、在确认好以上都是正确的情况下，开机，用万用表的交流电压挡检测2（零线）与4（通信线）是否有脉动电压，如没有，则进行下一步检测。

　　4、打开室内机，用万用表检测控制板上的光耦有无脉冲电压，特别应注意使用室内机电源控制方式的机型，只有在室内机继电器吸合时才向室外机传输信息。

　　5、打开室外机，用万用表检测室外机控制板上光电耦合器是否正常，发现器件不好，进行更换或更换电控板。

　　6、如果在不具备以上条件时，可以采用室内机、室外机分开运行的方法排除，具体方法是：断开室内、外通信线，分别给室内机、室外机上电，看室内机的风机是否正常运转。

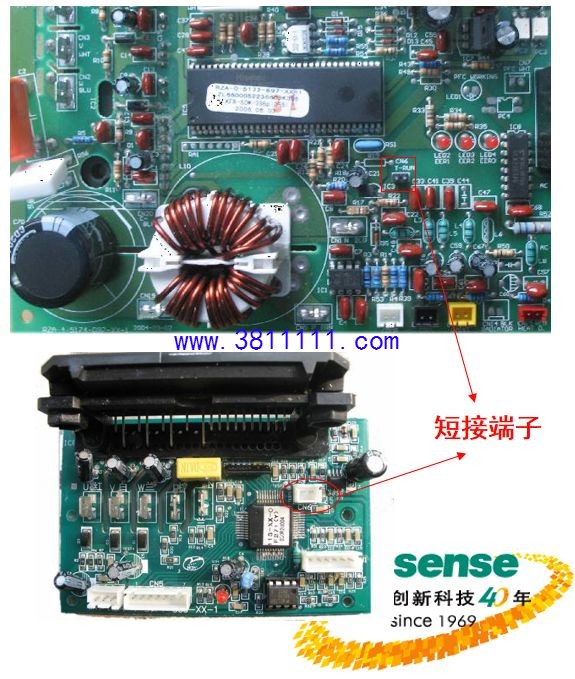

　　7、对于室外机的单独运行，采用短接法：即将室外机控制基板短接插子短接时，接通电源后可以直接启动，不需要室内机，运行方式为制热，压缩机频率为55Hz，室外中风速，此时拔下短接插头，室外机将转换成制冷运行，压缩机频率为55Hz，室外高风速。如果在确定了室内、外机都能单独正常运行的情况下而联机后报通信故障，此时就可以断定故障肯定出在通信电路上，参考以上方法测试就行了。

　　...........................
