格力变频空调常见故障检修方案 - 外风机不转

故障概述

上电开机后压缩机可以运转，但外风机不转（外风机不转，一般运行一会后即会出现保护）。

故障原因

• 外风机为无刷直流电机的，请参见P68第二章第16节L3的介绍。

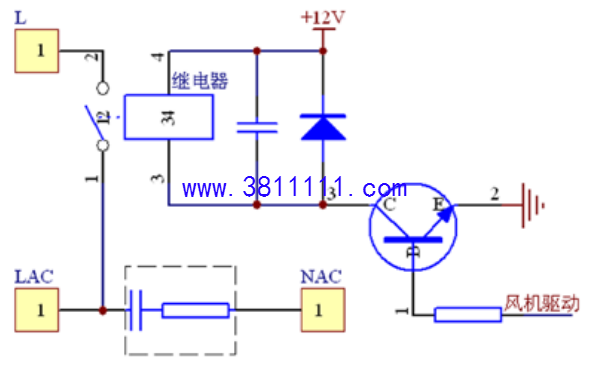

• 外风机为抽头电机，故障原因为风机没得电、风机过热保护、风机本身故障。抽头电机控制电路如下图所示。

可能故障点

• 风机连接线松脱、断裂，接错线

• 外风机电容损坏（交流）

• 电机本体卡死

• 电机线圈烧坏（异味、绕组开路或短路等均不正常。注意区分壳体高温导致的热保护器动作）

• 外机电器盒故障

注：我司风扇电机除了直流电机外，一般采用单相电容运转式交流异步电机。异步电机是指转子转速略低于定子磁场旋转速度的交流电动机。一般外机为铁壳电机、内机为塑封电机。随着对噪音的要求的提高，塑封电机在减振降噪方面有特殊优点，因而得到较多应用。

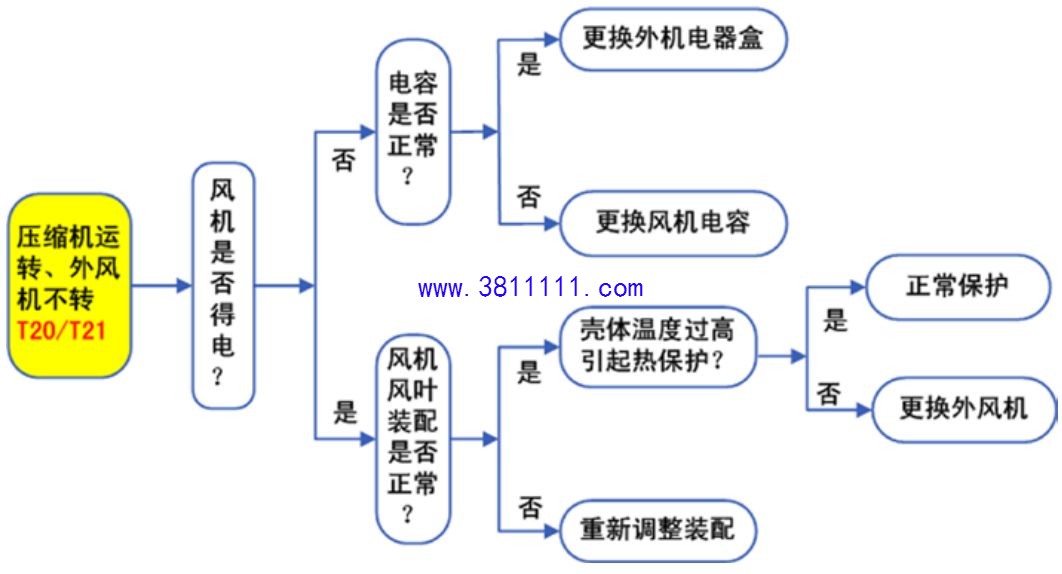

标准化处理流程
