火线L、零线N，金属外壳接地E。 零线接地火有电，氖气发光是火线， 氖管电阻一百万。 手按笔卡尖接线，注意手指不碰尖。 触电事故先断电，绝缘棒来挑起线。 火线零线并排走，插座电器并联接。 三孔插座上接地，两孔插座右接火。 电灯开关接火线，零线直接进灯座。 保险要和火线连，三脚插头接外壳。 单相插座有多种，常分两孔和三孔。 两孔并排分左右，三孔组成品字形。 接线孔旁标字母，L为火N为零。 三孔之中还有E，表示接地在正中。 面对插座定方向，各孔接线有规定。 左接零线右接火，保护地线接正中。 三相接法有两种，一个三角一个星。 角接三相围一圈，三个顶点三相线。 星接三尾联一点，联点叫做中性点。 三首引出三相线，中点出线中性线。 相线俗称叫火线，中线俗称叫零线。 星接可出两种线，三相三线和四线。 三相三线无零线，三相四线有零线。
图 三相四线的由来 地埋导线埋设前，有无断芯盘盘检。 检查使用兆欧表，L一端接导线， 导线另端放水中，仪表E端照此办， 慢慢摇动兆欧表，针不到零是断线。 查找断点在何处，使用仪器DG3， 单相交流接一头，仪器贴附地埋线， 从头到尾慢移动，仪灯发光线未断， 若是仪器灯熄灭，此处就是断线点。 装设接地线应遵循的顺序： 先将接地极棒插入地面以下0.6m，后挂导体端。 对同杆塔多层电力线路检修时，接地线的装设应先低压后高压，先下层后上层，先近端后远端。接地线的拆除与此相反。 装设接地线必须先接接地端，后接导线端，接地线应接触良好，连接应可靠。拆接地线的顺序与此相反。装、拆接地线均应使用绝缘棒或专用的绝缘绳。人体不得碰触接地线或未接地的导线。

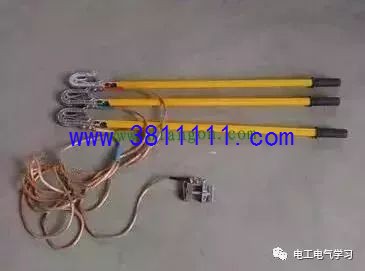

图 携带型接地线 接线看图方法口诀 原理图，接线图，电路图是电工在日常工作中经常要接触到的，所以电工必须学会看图。看电路图和接线图有个原则：从上到下，从左到右。 接线原理详细看，万千资料记心间。 标题栏，元件表，读说明，图形号， 先从总体到局部，再从电源到负载。 主电路，要看详，副电路，不能忘， 从上到下有顺序，从左至右不漏项。 能量径，信息流，各表图，要了解， 分析电源到负载，二次回路信号线。 材料表，施工书，总要求，目录号， 图样说明看详细，识图重点便明了。 看原理，分主副，交直流，细分清， 先看电源各回路，保护测量控制清。 安装图，照主副，经线路，到负载， 不忘电源一段段，元件连接按序看。 展开图，识读时，据原理，在回路， 电器元件功能键，分别画在线路间。 平面图，剖面图，看土建，看管道， 电气设备有位置，细看尺寸和投影。 连接线，传信息，示逻辑，连功能， 多线表示虽麻烦，直观详细易辨明。 单线法，也简单，示三相，要对称， 单画互感继电器，多线文字详记明。 明暗敷，粗细线，加文字，画斜线， 标注导线各型号，宽厚截面标中间。 十字形，连T形，导线交，连不连， 就看中心小圆点，明明白白好分辨。 绝缘线，要标记，从属端，独立线， 组合标记功能键，相位保护极性间。 元器件，图形号，简外形，要素号， 集中表示简单图，分开表示展开图。 工作态，画正常，接触点，方向致， 左开右闭是规定，下开上闭要记牢！ 整定值，数据号，在附件，标记好， 注释标志要清晰，端子图形小句号。 ............... |
