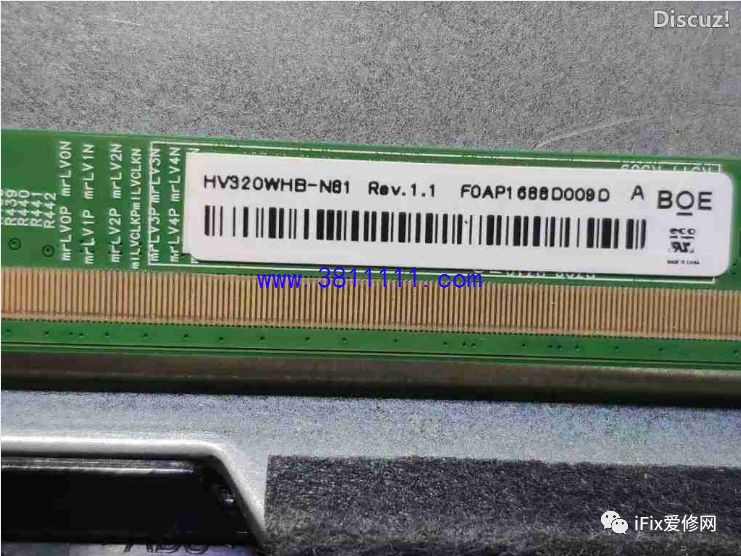

本文来自论坛科利达王 型号：HV320WHB-NB1，原来故障暗屏，背光亮。
该机器是一台杂牌飞利浦，本来换来准备报废，好在今天不忙，于是拆机检查。结果发现只要插上屏线主板上面的VON,VOFF开机瞬间有等一会立马消失，判断屏幕有短路。

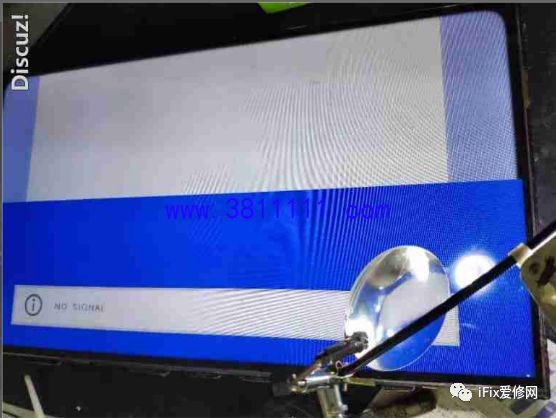

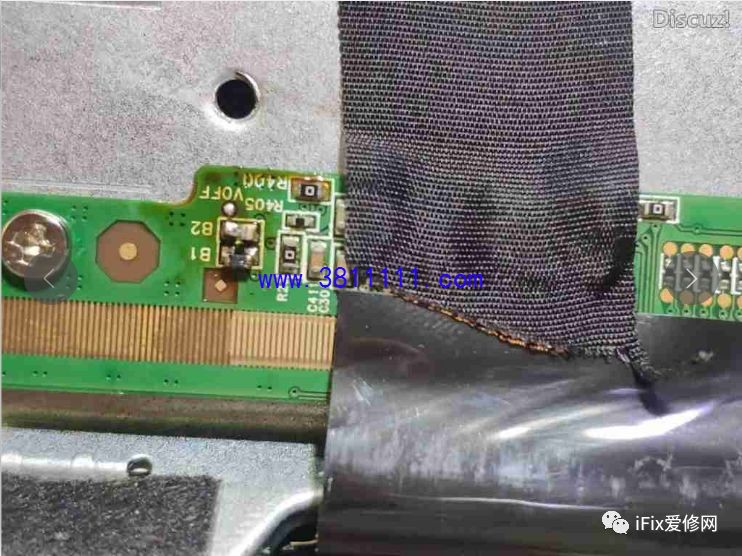

于是拆开屏幕仔细检查，结果一无所获，万用表测试VON,VOFF等其它几组电压没有短路的，凭我以往经验屏幕短路多数是VON,VOFF之间跳火，严重会阻值很小，这个机器测不出来，判断为他们之间跳火，后来我将屏幕边板上面电感B2去掉后，主板上面VON,VOFF不再消失，这时候出现了图片图像，下面图像正常上面没有图像，于是在B2电感处接了一个1K电阻出现了上面变白的图像。并且有时候还要消失，当我手接触上面Y轴一格COF时候，消失的图像会出现。

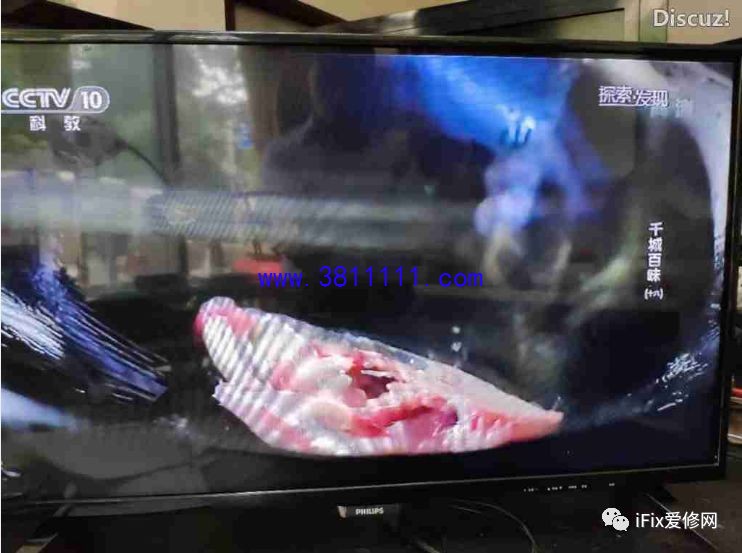

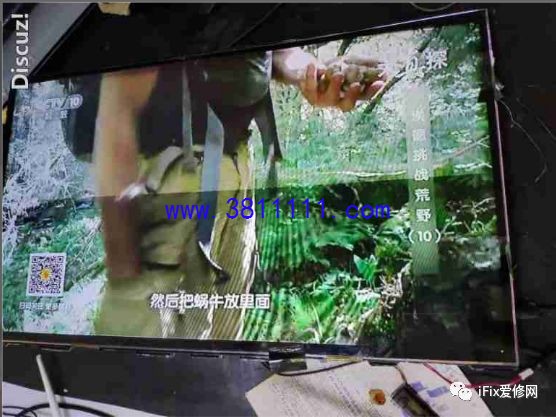

这时候我去测试那个COF结果没有25V电压，因为下面图像是好的，对比两个COF，于是将两个COF相同位置连接后，结果图像基本正常了，上面图像暗的时候稍微白点，对比测试了其它几个点发现电压差不多，于是只好如此了。
......................... |
