海尔JSK3150-050电源板原理与维修

2019-8-2 17:07| 发布者: 南召修电视| 查看: 112| 评论: 0

摘要: 海尔JSK3150-050电源板集成电路采用STR-A6069H+NCP1606+SSC9512组合方案，输出+5VSS、+24VDD、+12VDD电压，应用于海尔LE39A90、LE39A70、LE42A700P3D、LE42A800D、LE42A600、LE42A300、LE46H300ND、LA46A700K等LED液 ...

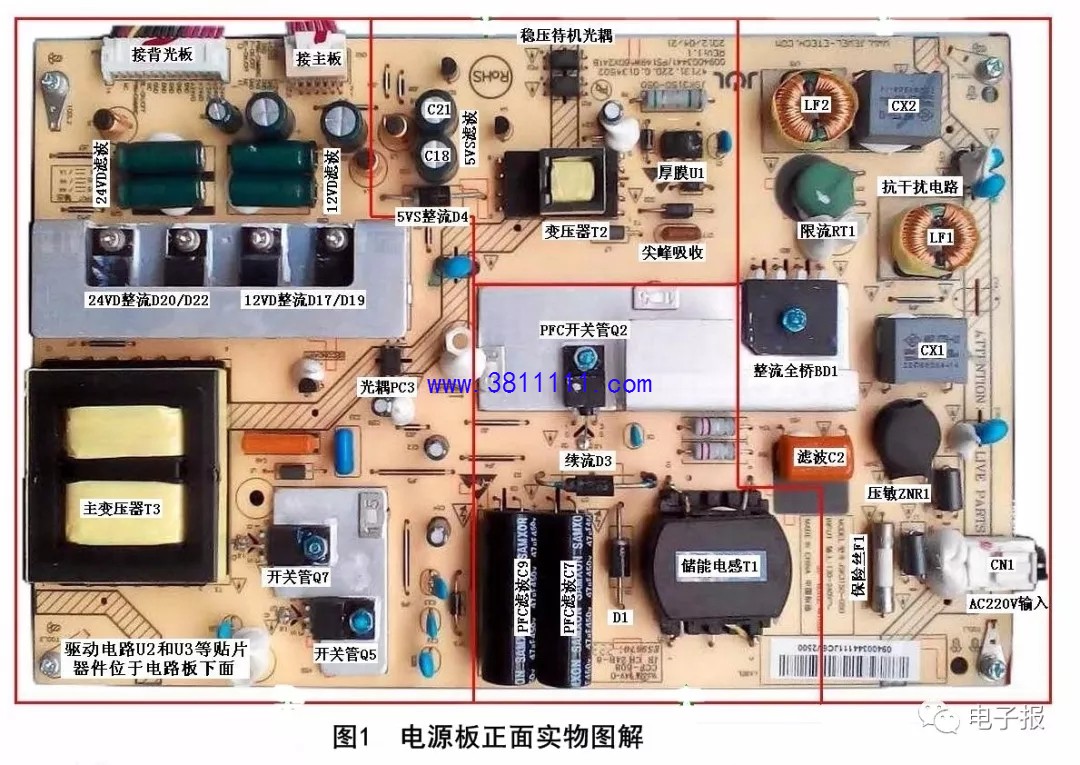

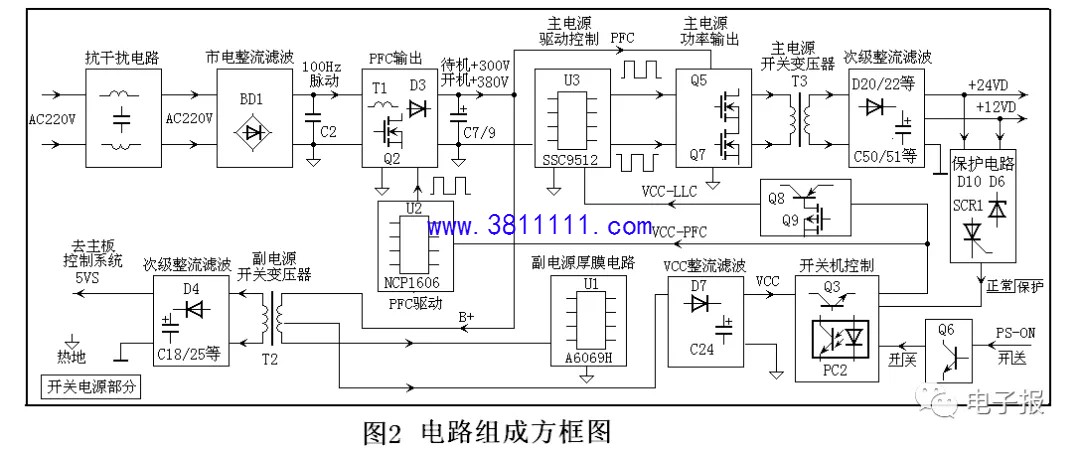

海尔JSK3150-050电源板集成电路采用STR-A6069H+NCP1606+SSC9512组合方案，输出+5VSS、+24VDD、+12VDD电压，应用于海尔LE39A90、LE39A70、LE42A700P3D、LE42A800D、LE42A600、LE42A300、LE46H300ND、LA46A700K等LED液晶彩电中。海尔JSK3150-050电源板实物图解见图1所示，电路组成方框图见图2所示。

一、电源电路工作原理

海尔JSK3150-050电源板由三部分组成：一是以集成电路NCP1606(U2)为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到+380V为主、副开关电源供电；二是以集成电路STR-A6069H(U1)为核心组成的副开关电源，产生+5VS和VCC电压，+5VS为主板控制系统供电，VCC电压经开关机电路控制后为PFC和主电源驱动电路供电；三是以集成电路SSC9512 (U3)为核心组成的主开关电源，产生+24VD、+12VD电压，为主板和背光灯板供电。

1.PFC功率因数校正电路

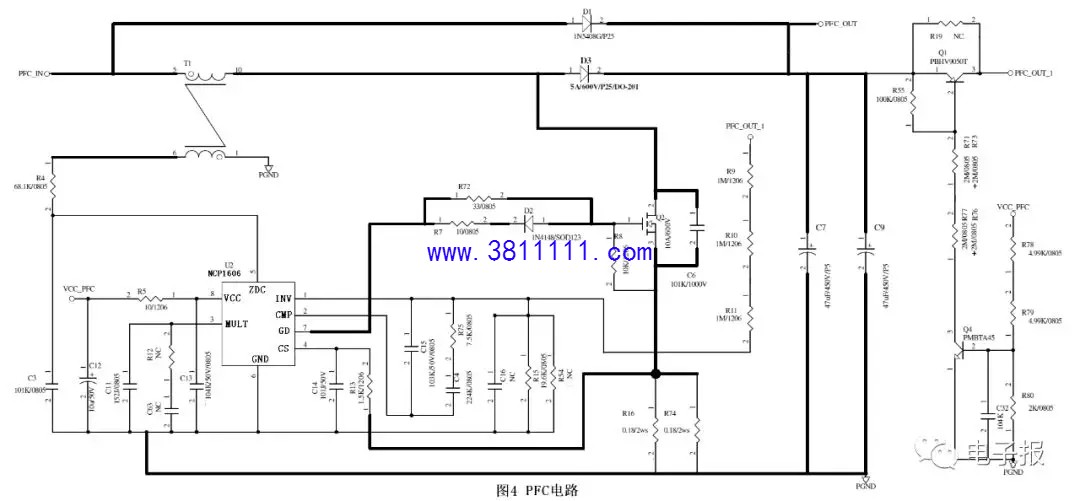

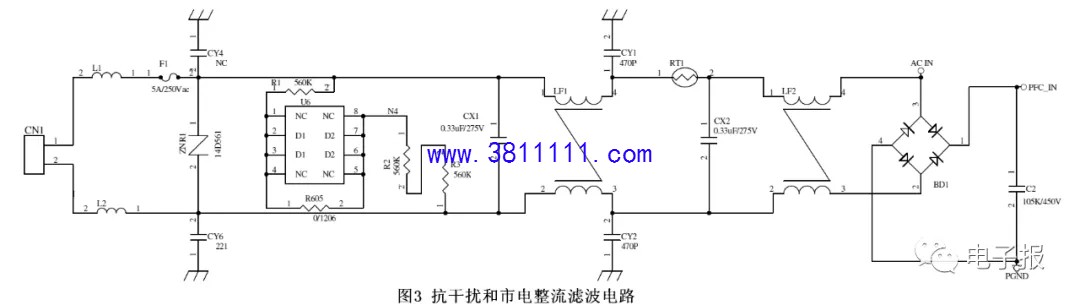

海尔JSK3150-050电源板中的抗干扰和市电整流滤波电路见图3所示，PFC有源功率因数校正电路如图4所示，其中U2功率因数校正控制器采用NCP1606，与大功率场效应开关管Q2和储能电感T1等外部元件，组成并联型PFC功率因数校正电路。

1)NCP1606简介

NCP1606是新型功率因数校正控制器，内部集成有基准电压源、启动定时器、误差放大器、模拟乘法器、电流检测放大器、MOSFET驱动级以及保护电路等。NCP1606系列引脚功能和维修参考数据见表1。

表1 NCP1606系列引脚功能和维修数据

引脚	符号	功能	开机电压/V
引脚	符号	功能	开机电压/V
1	INV	电压比较器反向输入	2.5
2	CMP	电压比较器输出电压	2.4
3	MULT	乘法器输入，侦测电网电压	0.01
4	CS	过流检测输入	0
5	ZDC	零电流检测输入	0.9
6	GND	接地	0
7	GD	PFC驱动脉冲输出	0.06
8	VCC	供电电压输入	12.2

2）启动工作过程

AC220V市电经抗干扰电路滤除干扰后，经BD1整流、C2滤波，产生100Hz的+300V脉动直流电压，经储能电感T1的初级绕组5-10绕组送到大功率MOSFET开关管Q2的D极。二次开机后，开关机控制电路输出的VCC-PFC电压，加到U2的8脚，U2内部电路启动工作，从7脚输出脉冲调制信号，激励MOSFET开关管Q2工作在开关状态。由于T1的储能作用，振荡的开关脉冲经D3整流、大滤波电容C7、C9滤波，获得约+380V的PFC-OUT直流电压，为后级电源电路供电。

储能电感T1次级1-6绕组感应的脉冲经R4限流后加到U2的零电流检测端5脚，控制驱动脉冲从7脚输出，从而控制Q2导通/截止时间，校正输出电压相位，减小Q2的损耗。

3）稳压控制电路

遥控开机后，VCC-PFC电压为高电平，迫使Q4和Q1导通，将PFC电路输出的PFC-OUT电压送到取样反馈电路，经R9、R10、R11与R15分压后，送到U2的1脚内部的乘法器第二个输入端，经内部电路比较放大后，控制7脚输出的脉冲，达到稳定输出电压的目的。

4）过流保护电路

U2的4脚为开关管过流保护检测输入脚，R16、R74是取样电阻，通过R13连接IC内部电流比较器，对MOSFET大功率开关管Q2的S极电流进行检测。正常工作时MOSFET大功率开关管Q2
