美的 TS-S1-13F-M1.1 机芯电磁炉分析与检修（一）

2019-8-2 17:01| 发布者: 南召修电视| 查看: 156| 评论: 0

摘要: 2）副电源电路副电源由电源模块AP2952（U092）、动感L091等元件构成的串联型开关电源。（1）PN8126的简介AP2952是一款由控制芯片和开关管（场效应管）复合而成的新型电源模块，适用于小功率非隔离式开关电源，即串联 ...

2）副电源电路

副电源由电源模块AP2952（U092）、动感L091等元件构成的串联型开关电源。

（1）PN8126的简介

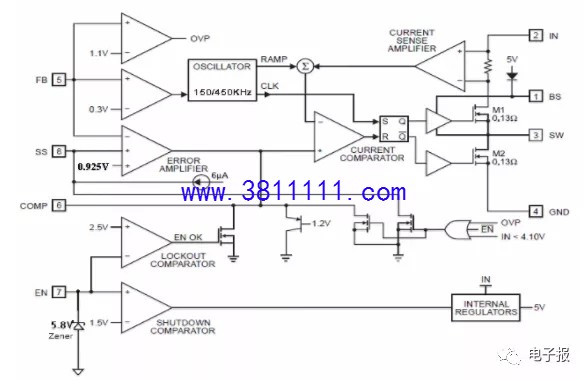

AP2952是一款由控制芯片和开关管（场效应管）复合而成的新型电源模块，适用于小功率非隔离式开关电源，即串联型开关电源。它在很宽的输入电压范围（4.75～18V）内提供2A的负载能力。电流控制模式使其具有良好的瞬态响应和单周期内的限流功能。可调的软启动时间能避免开启瞬间的冲击电流，在停机模式下，输入电流不足1μA。它采用SOP8封装结构。它的内部构成如图2所示，引脚功能如表1所示。

图2

引脚	名称	功能
1	BS	上开关管栅极驱动电路升压信号输入
2	IN	供电输入。供电范围是4.75～18V
3	SW	电压输出。3脚与1脚间接的C095是上开关管驱动电路电源的升压电容
4	GND	接地
5	FB	反馈信号（误差取样信号）输入。反馈阈值电压为0.925V
6	COMP	误差放大器补偿端。外界R096、C094构成的补偿网络
7	EN	使能输入端。EN端为高电平时打开调节器；为低电平时关闭调节器。自动启动时需接上拉电阻R095
8	SS	软启动信号输入端。外接的C093是软启动电容，C093设置的软启动时间为0.1mS。需禁用软启动功能时，悬空该脚即可

（2）功率变换

主电源输出的12V直流电压不仅加到U092（AP2952）的供电端1脚，还通过R095加到使能端7脚，使U092内的电源工作，由其输出的5V电压，为振荡器、PWM调制器等电路供电，振荡器产生150kHz的时钟脉冲，在该脉冲的控制下PWM调制器产生激励脉冲，经放大器放大后驱动2个开关管M1、M2工作轮流工作在开关状态。开关管M1导通、M2截止期间，12V电压通过M1的D/S极、L091、EC096、C096、C097到地构成导通回路，不仅在它们两端产生5V电压为负载供电，而且在L091上产生左正、右负的电动势。M2导通、M1截止期间，流过L091的导通电流消失，由于电感中的电流不能突变，所以L091通过自感产生左负、右正的电动势。该电动势通过EC096、C096、C097、M2构成的回路继续为负载供电。开关电源工作后，由其产生的5V电压为微处理器电路、显示电路、温度检测等电路供电。

（3）稳压控制

当负载变轻引起开关电源输出电压升高时，EC096两端升高的电压经R098、R097取样后，为U092的5脚提供的取样电压升高，被U0925脚内的误差放大器放大后，对PWM调制器进行控制，使PWM调制器输出的激励信号的占空比减小，开关管导通时间缩短，L091存储的能量下降，开关电源输出电压下降到正常值。反之，稳压控制过程相反。

（4）欠压保护

若供电电路或负载电路异常，导致U092（AP2952）工作电压低于4.1V时，U092内的欠压保护电路动作，关闭放大器输出的PWM脉冲，开关管截止，避免了开关管因激励不足等原因损坏，实现欠压保护。

（5）过压保护

若稳压控制电路异常，导致输出电压升高，经取样为U092的5脚提供的电压超过1.1V后，U092内的过压保护电路OVP动作，关闭放大器输出的PWM脉冲，开关管截止，避免了开关管因过激励等原因损坏，实现过压保护。

3．市电过零检测电路

参见图1，市电电压经D051、D052全波整流，利用R058、R059、R0510~R0514分压，经C054滤波后加到电磁炉超级芯片U6（LC87FV708Z）的12脚。U6对12脚输入的信号检测后，确保功率管IGBT101在市电过零点处导通，避免了它在导通瞬间可能因负载电流大而损坏，实现它的低功耗导通控制。

二极管D0510是保护二极管，若取样电路异常使U6的12脚升高后，当电压达到5.4V时它导通，将12脚电位钳位到5.4V，从而避免了U6过压损坏。
