电赛中高度关注的常见单片机电路设计模块（二）

（紧接上期本版）

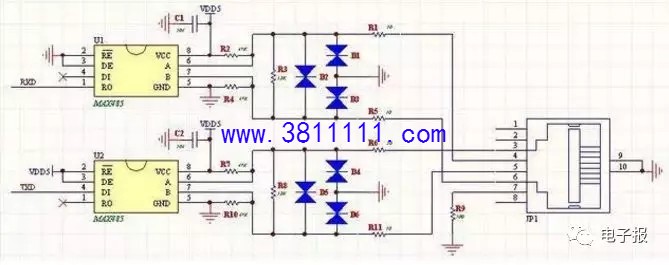

9.全双工RS485电路（带保护功能）带有保护功能，全双工4线通信模式，适合远距离通信用。

10.RS485半双工通信模块

可以通过选择端口选择数据的传输方向，带保护功率。此模块只能工作在5V。

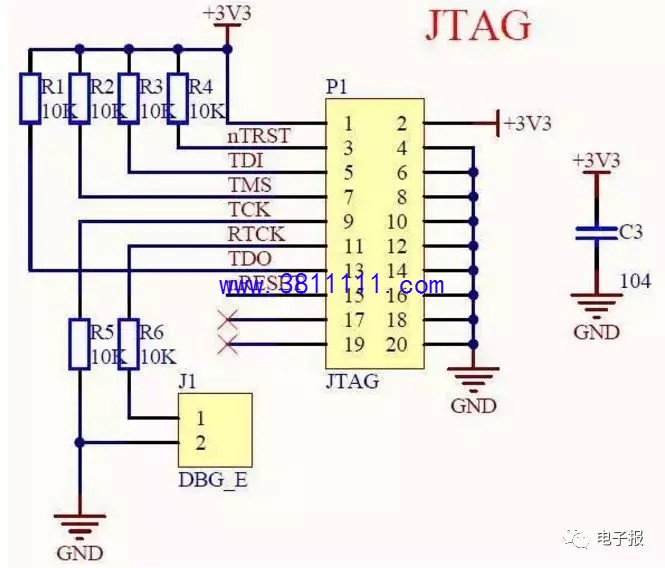

11.ARM JTAG仿真接口电路

比较完善，可以应用在常规的ARM芯片下，具有有自动下载功能，可以用JLINK或ULINK。

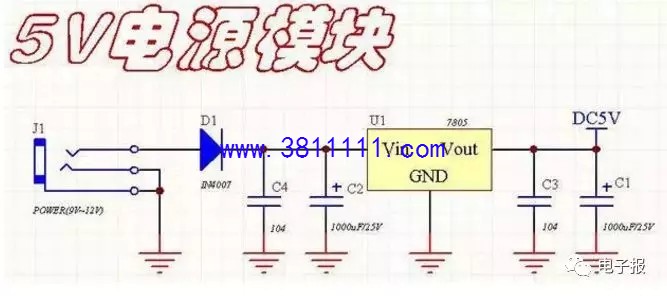

12.5V电源模块这个电路比较简单，如果用直插可以达到1.5A，如果用贴片的可以到达1A。

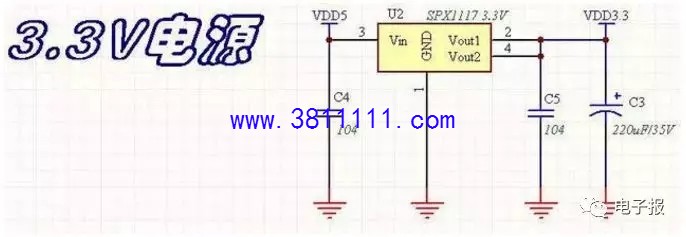

13.3.3电源模块可以到达800mA，价格非常便宜，也有相应的1.8/1.2的芯片，可以直接替换。

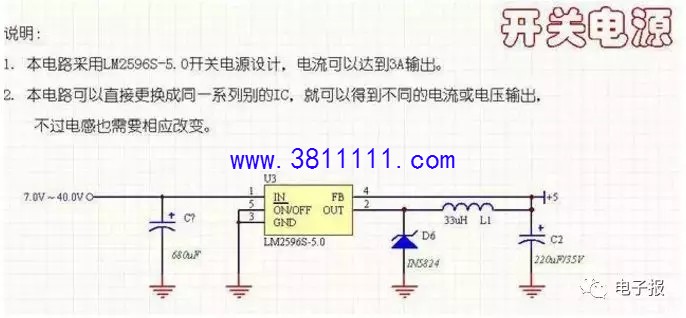

14.最常用的开关电源

15.DS1302数字时钟一款非常普及的时钟电路，好用，成本低。

16.AT24C02（EEPROM）最常用的EEPROM电路。

17.蜂鸣器驱动这个电路简单就不多说了。
