在日常工作中，可能需要电动机运行一定时间后停止一段时间，然后再次运行。

如果每次启动停止都需要手动控制的话是非常麻烦的，所以今天来分享一个电路：

一：电动机间歇运行控制电路

电动机间歇运行控制电路

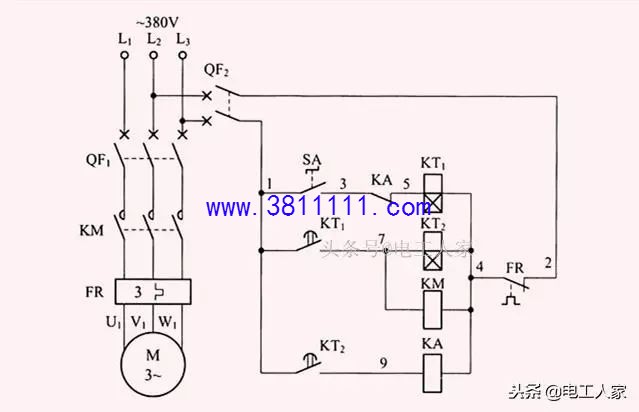

通过电路图我们可以看到这个电路需要用到一个热继（FR），两个延时闭合时间继电器（KT1、KT2），一个旋钮开关（SA），一个交流接触器（KM）和一个中继（KA）。

工作原理如下：

当我们需要电动机工作时，合上旋钮SA，此时电动机并不会运转，原因是得电延时时间继电器KT1延时时间未到。

时间继电器KT1得电开始计时，这里我们给时间继电器KT1随意设定一个时间值60s。60s到KT1得电延时闭合的常开触点闭合，此时交流接触器KM和时间继电器KT2同时闭合，KM三相主触点闭合，电动机开始工作。

而时间继电器KT2也开始计时（这个我们设定40s）。KT2计时时间到，这时KT2常开触点闭合，中继KA得电，同时中继的常闭触点断开，切断得电延时时间继电器KT1线圈回路电源，KT1线圈断电释放。

交流接触器KM和时间继电器KT2线圈也断电释放，中继KA也断电释放，电动机停止工作，电路恢复原样。

由于旋钮SA一直处于闭合的状态，故而一直重复下去。停止时只要断开旋钮就行。

二：电动机顺序启动同时停止电路

还可能接触过这样的一个电路：电动机顺序启动同时停止（两个电动机，启动一个后另一个才可以启动，停止时两个同时停止）。

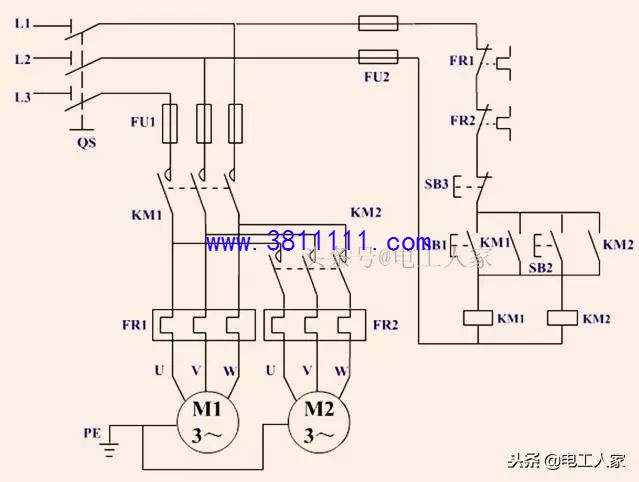

下面是电气原理图：

电动机顺序启动同时停止电路

图中我们用了两个交流接触器（KM1，KM2），两个热继电器（FR1，FR2）,两个启动按钮（SB1，SB2），停止按钮（SB3）。

工作原理如下：

合上电源QS，按下启动按钮SB1，交流接触器KM1线圈得电吸合，三相主触点闭合，电动机M1得电运行，同时KM1辅助常开触点闭合，形成自锁。

接下来看第二个电动机。M2的启动条件是M1启动后它才能启动。

按下按钮SB2，KM2线圈得电吸合，三相主触点闭合，辅助常开触点闭合形成自锁，M2开始运行。

当我们需要停止时按下按钮SB3，切断KM1，KM2线圈回路电源，KM1，KM2断电释放，三相主触点断开，M1，M2停止运行。

三：顺序控制电路的其他电路

顺序控制电路的其他电路
