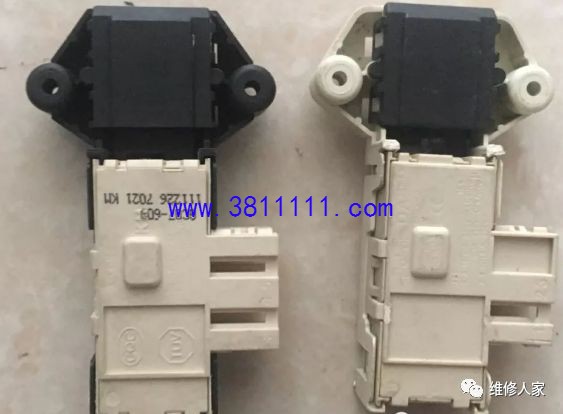

一、西门子洗衣机门锁开关的结构 1、正常情况下,门开启状态1脚,2脚,和3脚之间均为开路不通的,拨动锁扣滑块是可以自动弹回复位状态。 2、门锁闭合后,2脚和3脚之间继电器线圈才有250欧左右的阻值,“电路正常情况下”继电器是可以动作的,可以听到清脆的声音,此时此刻,门锁开关插头的1脚和2脚接通为0欧,产生锁紧状态,输出门锁闭合信号到主板(程序板)。 3、西门子洗衣机程序是由2部分分开组成的,一部分关在操作面板/显示板80C51里面,另一部分程序关在电源主板D78F11144里面组成继电器驱动程序。 二、西门子洗衣机门锁开关的原理说明 1、正常情况下,门开启状态1脚,2脚,和3脚之间均为开路不通的,拨动锁扣滑块是可以自动弹回复位状态。 2、门锁闭合后,2脚和3脚之间继电器线圈才有250欧左右的阻值,“电路正常情况下”继电器是可以动作的,可以听到清脆的声音,此时此刻,门锁开关插头的1脚和2脚接通为0欧,产生锁紧状态,输出门锁闭合信号到主板(程序板)。 3、西门子洗衣机程序是由二部分分开组成的,一部分关在操作面板/显示板80C51里面,另一部分程序关在电源主板D78F11144里面组成继电器驱动程序。 三、西门子洗衣机门锁开关的内部机械原理 1、关门状态3脚和2脚内部簧片接通,产生150欧姆电磁铁线圈阻值,自锁簧卡住滑竿,1脚和2脚不通为&開路。 2、电磁铁得电,內部自锁卡簧反复卡住滑竿→门锁紧→1腳和2腳接通,产生0欧姆后当检测信号。→3腳2腳保持150欧姆电磁铁线圈阻值。 3、检修时特别要注意检查门开关线两边的插件,容易氧化,导致电磁铁不响,无关门,开门信号。 4、电磁铁的线,首先由电磁铁吸合锁紧后才能输出闭合信号.这款洗衣机在操作前任何指令功能之前:必须要听到门锁电磁铁的响声,否则提示舱门未关闭的符号. 5、德国人的思维就是不一样,安全性。常见的洗衣机,开着门也可以使用。 这款洗衣机烘干程序必须接挂水龙头的,熨烫细节必须有水的成分,否则提示报警,没有水的时候,等待自然降温后----继续程序下去。 |
