如何用万用表测空调室内风机接线方式附图

家用定频空调室内风机一般都是采用单相交流电机，来作为驱动室内冷疑器或蒸发器的冷/热交换的动力。输入电压为市电220V，功率在15~25W之间，它的功率是根据空调型号大小来配置的。

为了提供大、中、小不同的风量，它在线圈绕组中抽头方式来调速。定频空调的高、中、低速度最采用三个微型直流继电器分别控制的，它是由电子板中设定好了的程序来分别指示其中一个一个的动作的。但是它们控制输出的电压都是220V。而风机的速度则是由电机内部串联的线圈来调速的。

这种方法就是在电动机的定子铁芯槽内适当的嵌入调速绕组，这些调速绕组可以与主绕组同槽。无论是与主绕组同槽，还是与副绕组同槽调速绕组总是在槽的上层。这种电机的工作原理，实质上是改变定子磁场的强弱，以及定子磁场的椭圆度，达到改变电动机转速的目的。

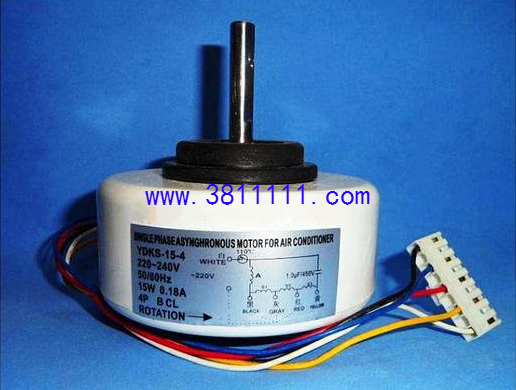

对于这种电机壳上标注有接线图的电机，看清楚它的电路图即可，因为在电路接线图中，还将电线的颜色标注的一清二楚。室内风机的标签一般不易损坏或看不清楚，对号入座即可。
这种电机有五根电线，其中白色为公共线，它与黄色线接电容器，A绕组线圈为主绕组线圈，其中串联有黑~灰、灰~红两组线圈绕组，红~黄绕组线圈为副绕组线圈，电容器始终与黄色线连接在一起。当白~黑导线接入220V电源时，风机为高速，当白~灰色线接入220V电源时，此时电机速度为中速，当白~红两根线接入220V电源时，则它为低速运行。空调室内风机品牌太多，其颜色也不尽相同， 如果风机的标签看不出接线示意图，这就需要用万用表拨至R×1档位，测量风机时，用电阻值对比法来测量它们之间的电阻值。因为它们之间都是串联的，所以以一根线为基础，与其他四根线测量，任意测量它们之间电阻值最大的，则说明此时的两根线为接电容器的线。其中这里肯定有一根是公共线，此时可以假设其中一根是公共线，再用电阻档测量其电阻值，运行绕组的电阻值比，副绕组线圈的电阻值小，此时可以确定运行绕组了，高、中、低其实它们之间的电阻值比主绕组线圈和副绕组线圈的电阻值都小，顺藤摸瓜将电阻值大一点的为中速电线，副绕组那一头的电阻值大一点的为低速挡位电线。

按照这个办法是没有办法的办法，虽然麻烦一点，但是是行之有效的办法之一。
