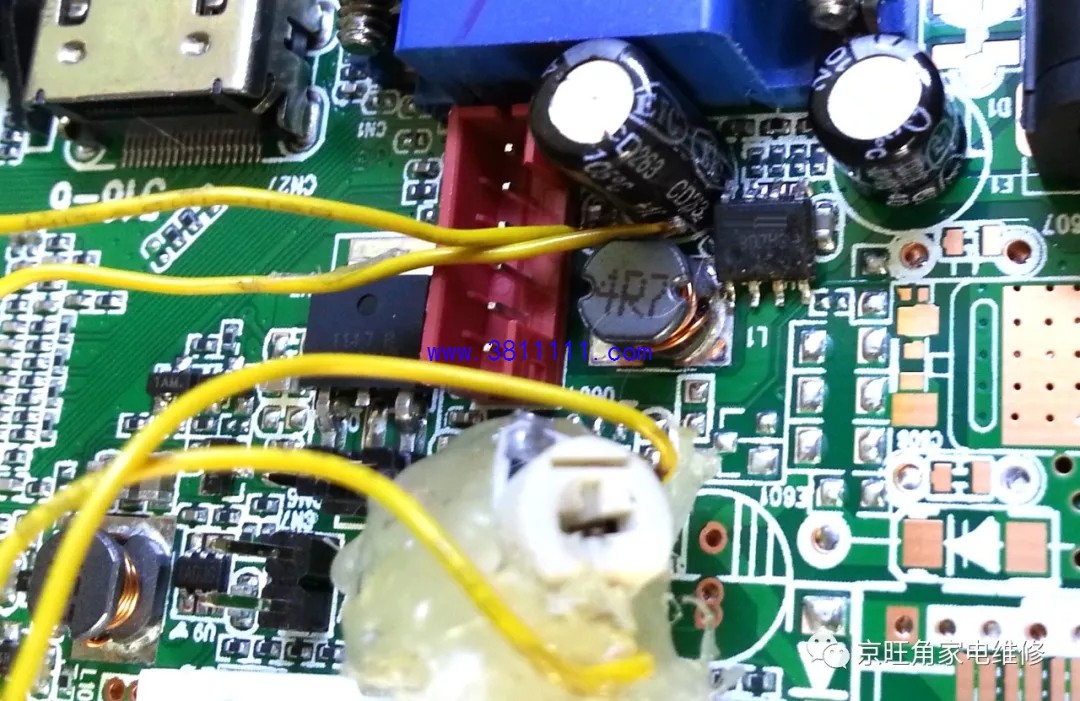

在液晶彩电的主板或逻辑板电路中，常需将一种直流电压降压变换成另一种或多种直流电压，如：将12V电压降为5V，或将5V电压降为2.5V、1.8V、1.26V等电压，这种电路称为降压DC-DC（直流变换成直流）电路。 在这类电路中，按照其变换原理可分为电感开关型、电荷泵型和三端稳压型三大类。在电感开关型中，其DC-DC芯片多采用5脚、6脚或8脚贴片封装。 DC-DC芯片的封装形式相同、大小尺寸相近，即安装焊接不存在问题，但在代换时必须考虑其引脚功能及表9中的主要参数，并通过对比，只有外围电路形式和主要参数相同或相近，才可用输出电流大者代换输出电流小者。需说明是，在液晶彩电电路中，EN（使能）开启/关闭阈值通常设计为3.3V/0V ，上述芯片均能满足这一要求；液晶彩电DC-DC电路的输入电压多为12V、5V或3.3V，均在上述芯片的输入电压范围内；具有软启动功能的芯片的软启动时间为1ms～5ms，相差不大，对后级电路基本无影响。因此，实际代换时可以不考虑这三项参数。 1.直接代换 直接代换的前替条件是引脚功能相同，即只能在同一组中进行代换；只有芯片内部续流二极管状态相同，并且反馈电压值相近，输出电流相同者才能互换，输出电流大者才可以代换输出电流小者。 例如：在“4.MP1430、MP1482、MP1482DS ……”中， MP1482DS、AP3502、AP3503、MP2307DN引脚功能相同，且内部均有续流二极管，VFB（反馈电压）非常接近（前三者的VFB为0.923V，MP2307DN的VFB为0.925V），对输出电压基本没有影响，因此可用AP3503、MP2307DN（最大输出电流为3A）直接代换MP1482DS、AP3502（最大输出电流为2A）。 按照以上要求，不难得出下述直接代换关系： （1）AOZ1014和AOZ1017可互换。 （2）AOZ1010、AOZ1016、AOZ1072可互换。AOZ1073可代换AOZ1010、AOZ1016、AOZ1072。（3）AP1510可代换AP1533、AP1534、AX1302、AX1513、FSP3130、SSP3130。 （4）FR9888、SSY1920可代换AP2952A、MP1482、FR9886。 （5）ZT7182可代换 AP1583、MP1482、MP2307、RT8284、FP6188、MP1583、SP1482、SP1942、VIC2618DQ、UP3482等同步降压稳压器。 （6）MP2307DN和AP3503可互换（这两块芯片底部的焊盘接地或悬空）；MP1482DS和AP3502、AS5422A可互换；MP2307DN、AP3503可代换MP1482DS、AP3502、AS5422A。 （7）SY8123可以代换SY8122和SY8122A；SY8122和SY8122A可以互换。 另外， MP1430与MP1410相比，仅8脚功能不同，前者为软启动端，后者为空脚。实修时，可用MP1430直接代换MP1410（这时MP1430的软启动功能未用），但不能用MP1410直接代换MP1430。 2.改动代换 若芯片引脚功能相同或相近，但芯片内部是否有续流二极管状态不同，或者芯片的反馈电压有差异，这时可考虑改动代换。 当用无续流二极管的芯片代换内置有续流二极管的芯片时，则在输出端（多为SW脚）对地外接续流二极管。由于续流二极管工作在高频大电流状态，因此应采用恢复时间短的肖特基二极管，不能采用普通整流二极管。若用内置有续流二极管的芯片代换无续流二极管的芯片，则拆除原芯片外接的续流二极管。 若改动代换后，输出电压过高或过低，则调整芯片反馈端（FB）外接取样电阻的阻值。实际改动时，可先将该端的下分压电阻改为可调电阻，如图1所示，带上假负载后上电（注意：不能断开取样电阻通电检测。否则，稳压反馈环路失控，芯片会立即损坏），慢慢调节可调电阻直到输出电压符合要求时为止，最后将可调电阻换为高精度的固定电阻即可。
。。。 |
