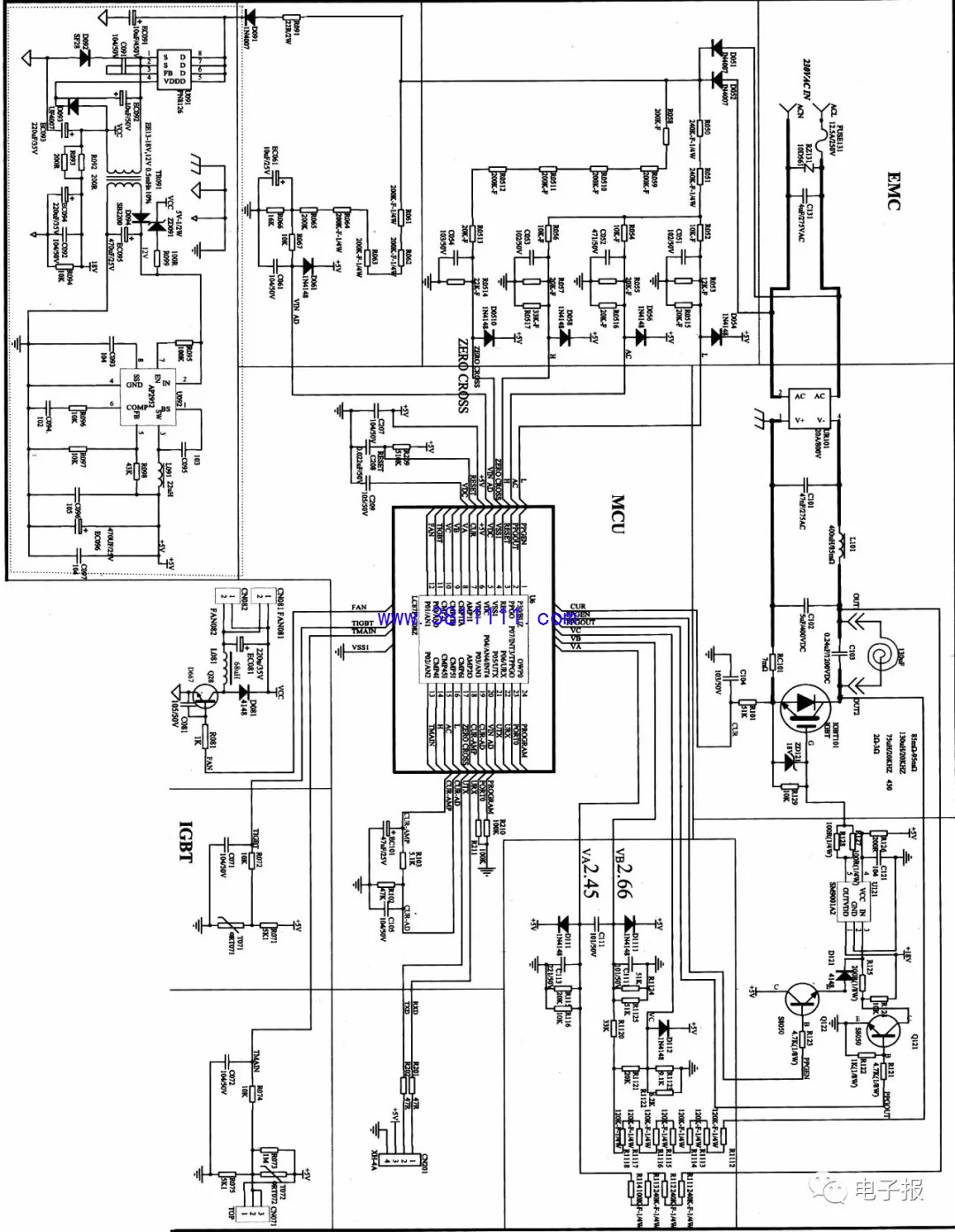

美的TS-S1-13F-M1.1机芯电磁炉采用电磁炉超级芯片LC87FV708Z为核心构成，如图1所示。
图1 1．市电输入电路该机输入的市电电压通过熔丝管FUSE131输入，利用高频滤波电容C131抑制高频干扰脉冲后，不仅送到电压检测电路和开关电源，而且加到整流堆RU131的交流输入端。市电经UR131桥式整流，通过C101、L131和C102滤波产生300V左右直流电压，为功率变换器供电。 市电输入回路安装的RZ131是压敏电阻，它用于市电过压保护。当市电电压正常时RZ131相当于开路，电路正常工作；当市电过高其峰峰值电压达到560V时RZ131击穿，使FUSE131过流熔断，切断市电输入回路，以免滤波电容C101、C102或功率管IGBT101、开关电源的开关管等元件过压损坏。 2．电源电路该机的电源电路采用了主电源和副电源构成。 1）主电源电路 主电源由电源模块PN8126（U091）、开关变压器TR091等元件构成的串联型开关电源。 （1）PN8126的简介 PN8126是由控制芯片和开关管（场效应管）复合而成的新型电源模块，适用于小功率非隔离式开关电源，即串联型开关电源。它的内部构成和引脚功能与常见的VIPer12A基本相同。 （2）功率变换 C102两端的300V直流电压经R091限流，利用D091隔离、EC091滤波后加到U091（PN8126）的供电端5～⑧脚，不仅为内部的开关管D极供电，而且通过高压电流源对④脚外接的滤波电容EC092充电。当EC092两端建立的电压达到12.5V后，内部稳压电源输出的电压为振荡器等电路供电，振荡器产生60kHz的时钟脉冲，在该脉冲的控制下PWM调制器产生激励脉冲，经放大器放大后驱动开关管工作在开关状态。开关管导通期间，300V电压通过开关管D/S极、TR091的初级绕组、EC093、D902构成导通回路，不仅为负载供电，而且在TR091的初级绕组上产生上正、下负的电动势。开关管截止期间，流过TR091的导通电流消失，由于电感中的电流不能突变，所以TR091通过自感产生上负、下正的电动势。该电动势一路通过EC093和续流二极管D092构成的回路继续为负载供电；另一路通过D093整流，EC092滤波产生的12.5V左右电压加到U091的4脚，取代启动电路为U091提供工作电压。开关电源工作后，TR091的次级绕组输出的脉冲电压经D094整流，EC095滤波产生12V电压，为副电源电路供电。 （3）稳压控制 当市电电压升高或负载变轻引起开关电源输出电压升高时，EC092两端升高的电压被U091内的误差放大器取样放大后，对PWM调制器进行控制，使PWM调制器输出的激励信号的占空比减小，开关管导通时间缩短，TR091存储的能量下降，开关电源输出电压下降到正常值。反之，稳压控制过程相反。 （4）欠压保护 若稳压控制电路、自馈供电电路或负载电路异常，导致U091工作电压低于8V时，U091内的欠压保护电路OLP动作，关闭放大器输出的PWM脉冲，开关管截止，避免了开关管因激励不足等原因损坏，实现欠压保护。 （5）过压保护 若稳压控制电路异常，导致EC091的工作电压超过24V后，U091内的过压保护电路OVP动作，关闭放大器输出的PWM脉冲，开关管截止，避免了开关管因过激励等原因损坏，实现过压保护。 （6）过流保护 若负载电路异常等原因，导致U091内的开关管过流时，U091内的过流保护电路OCP动作，关闭放大器输出的PWM脉冲，开关管截止，避免了开关管因过流而损坏，实现过流保护。 若稳压控制电路异常，导致EC091的工作电压超过24V后，U091内的过压保护电路OVP动作，关闭放大器输出的PWM脉冲，开关管截止，避免了开关管因过激励等原因损坏，实现过压保护。 （7）过热保护 若供电电路、负载电路异常，导致开关管过热使U091的温度超过140℃时，U091内的过热保护电路OTP动作，关闭放大器输出的PWM脉冲，开关管截止，避免了开关管因过热而损坏，实现过热保护。 |
