不间断电源UPS的工作原理，一般由整流器、蓄电池、逆变器、静态开关和控制系统组成

在一些负荷等级要求较高的场合（一类负荷），常用的电源为UPS（不间断电源），即不能停电的设备，比如通讯系统；计算机系统；监控系统；dcs系统；医疗系统的手术室；工业中的重要的电动阀门等，现在医院的病房及宾馆也常见UPS不间断电源的插座，可以说，UPS使用范围越来越广泛，作为电气从业人员，我们应该了解UPS的工作原理，操作方法和简单的故障排除，本文简单介绍UPS的组成及工作原理和功能要求。

1、不间断电源UPS的工作原理

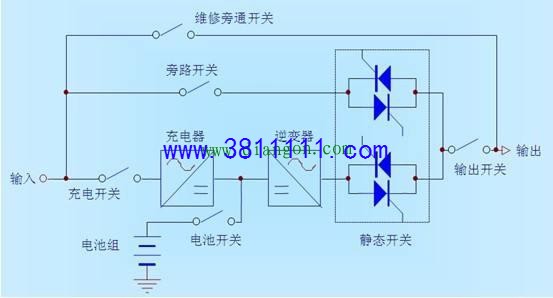

UPS一般由整流器、蓄电池、逆变器、静态开关和控制系统组成。通常采用的是在线式UPS。它首先将市电输入的交流电源变成稳压直流电源，供给蓄电池和逆变器，再经逆变器重新被变成稳定的、纯洁的、高质量的交流电源。它可完全消除在输入电源中可能出现的任何电源问题（电压波动、频率波动、谐波失真和各种干扰）。其工作原理框图见图

2、不间新电源UPS的功能要求

1.静态旁路开关的切换时间一般为2~10ms，并应具有如下功能：

a.当逆变装置故障或需要检修时，应及时切换到电网（市电备用）电源供电。

b.当分支回路突然故障短路，电流超过预定值时，应切换到电网（市备用）电源，以增加短路电流，使保护装置迅速动作，待切除故障后，再起动返回逆变器供电。

c.带有频率限踪环节的不间断电源装置，当电网频率被动或电压波动超过额定值时，应自动与电网解列，频率与电压恢复正常时再自动并网。

2.用市电旁路时，逆变器的频率和相位应与市电锁相同步。

3.对于三相输出的负有不平衡度，最大一相和最小一相负载的基波均方根电流之差，不应超过不间断电源额定电流的25%，而且最大线电流不超过其额定值

4.三相输出系统检出电压的不平衡系数（负序分量对正序分量之此）应不超过5%。输出电压的总波形失真度不应超过5%（单相输出允许10%）

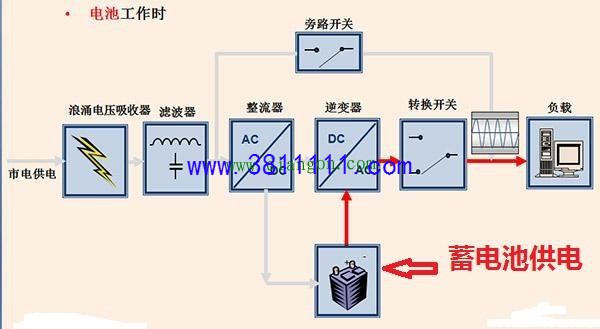

市电停电，蓄电池供电
